M22-AK10

216504

Y7-216504

EATON-MOELLER

5

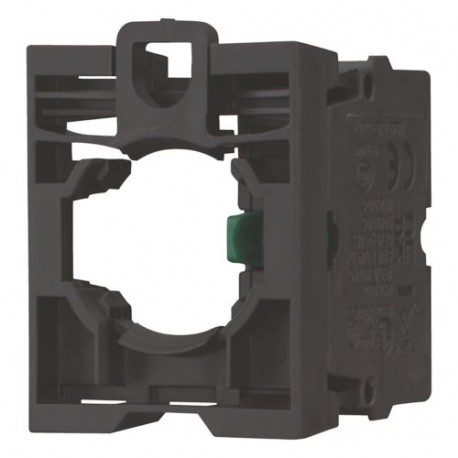

Kontaktelement 1 Schließer inklusive Befestigungsadapter, Frontbefestigung, Schraubanschluss

M22-AK10

Eaton Moeller® series M22 Assembly of contact element with screw terminals and fixing adapter, 1 N/O M22-AK10

Kontaktelement, Anschlusstechnik: Schraubklemmen, Befestigung: Frontbefestigung, Beschreibung: Montage Kontaktelement mit Schraubklemmen und Befestigungsadapter, Kontakte N/O = Öffner: 1 S/O, Schutzart: IP20, Anschluss an SmartWire-DT: nein, Normen: IEC 60947-5-1

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $45.03
Stückpreis: $9.01
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series M22 Accessory Contact element
Catalog Number
216504
Product Length/Depth
35 mm
Product Height
30 mm
Product Width
40 mm
Product Weight
0.014 kg
Certifications
CSA
IEC/EN 60947-5
UL
CSA-C22.2 No. 94-91
IEC 60947-5-1
CSA File No.: 012528
UL File No.: E29184
UL 508
UL Category Control No.: NKCR
CSA Class No.: 3211-03
CE
CSA-C22.2 No. 14-05
EAN
4015082165048
Model Code
M22-AK10

Merkmale und Funktionen

Electric connection type
Screw connection

Allgemein

Degree of protection
IP20
Lifespan, electrical
1,600,000 Operations (at 230 V, 0.5 A)
1,200,000 Operations (at 12 V, DC-13, 2.8 A)
1,000,000 Operations (at 230 V, AC-15, 1 A)
700,000 Operations (at 230 V, AC-15, 3 A)
Lifespan, mechanical
5,000,000 Operations
Model
Top mounting
Model
Top mounting
Mounting method
Front fastening
Operating frequency
3600 Operations/h
Overvoltage category
III
Pollution degree
3
Rated impulse withstand voltage (Uimp)
6000 V AC

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
70 °C
Ambient storage temperature - min
-25 °C
Ambient storage temperature - max
85 °C
Climatic proofing
Damp heat, cyclic, to IEC 60068-2-30
Damp heat, constant, to IEC 60068-2-78

Anschlussquerschnitte

Terminal capacity (flexible with ferrule)
0.5 - 1.5 mm²
Terminal capacity (solid)
0.75 - 2.5 mm²
Terminal capacity (stranded)
0.5 - 2.5 mm²

Bemessungswerte

Rated insulation voltage (Ui)
500 V
Rated operational current (Ie) at AC-15, 115 V
6 A
Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
6 A
Rated operational current (Ie) at AC-15, 380 V, 400 V, 415 V
4 A
Rated operational current (Ie) at AC-15, 500 V
2 A
Rated operational current (Ie) at DC-13, 110 V
0.8 A
Rated operational current (Ie) at DC-13, 220 V, 230 V
0.3 A
Rated operational current (Ie) at DC-13, 24 V
3 A
Rated operational current (Ie) at DC-13, 42 V
1.7 A
Rated operational current (Ie) at DC-13, 60 V
1.2 A

Kurzschlussfestigkeit

Short-circuit protection
PKZM0-10/FAZ-B6/1, Contacts, Max. short-circuit protective device, Fuseless
Short-circuit protection rating
Max. 10 A gG/gL, Fuse, Contacts

Kommunikation

Connection to SmartWire-DT
No
Connection type
Front fixing
Screw connection

Betätigungselement

Actuating force - max
5 N

Ansprechpartner

Control circuit reliability
1 failure per 5,000,000 switching operations (statistically determined, at 5 V DC/1 mA)
1 failure per 10,000,000 switching operations (Statistically determined, at 24 V DC/5 mA)
Force for positive opening - min
0 N
Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0

Bauartnachweis

Heat dissipation capacity Pdiss
0 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility. The specifications for the switchgear must be observed.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for 216504 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 1
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 6 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Frontbefestigung
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-AK10 Y7-216504 216504 EN_289241.pdf 3 Mbytes M22-AK10 Y7-216504 216504 EN_289241.pdf
