> EATON - MOELLER>Leistungsschalter IZM >IZMX-M16-24DC 123594 ELECTRIC 123594 IZMX-M16-24DC
Vorheriges Produkt Nächstes Produkt
IZMX-M16-24DC 123594 EATON ELECTRIC 123594 IZMX-M16-24DC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IZMX-M16-24DC 123594 EATON ELECTRIC 123594 IZMX-M16-24DC

IZMX-M16-24DC

123594

EATON-MOELLER

123594 IZMX-M16-24DC

IZMX-M16-24DC

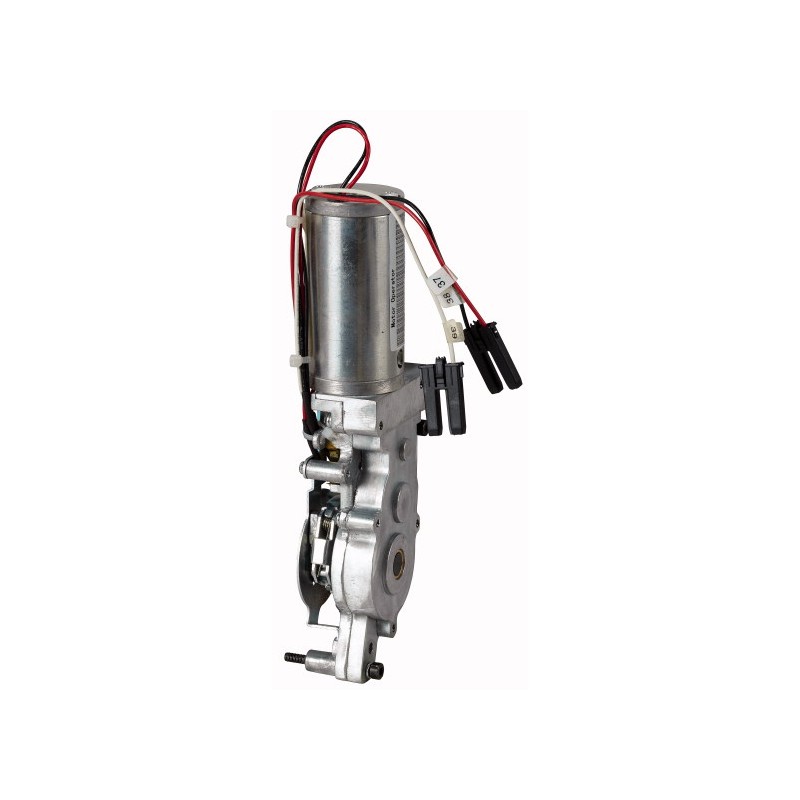

Motorantrieb, 24VDC

Der Motor spannt automatisch den Federkraftspeichermechanismus für die Fern- oder lokale Betätigung, wobei der Signalschalter zfederbetätigter Energiespeichermechanismus geladen wird.

Mehr Infos


Niederspannungsschaltgeräte > Elektrischer Antrieb für Leistungsschalter

Leistungsschalter IZM

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Motorantrieb, 24VDC
Der Motor spannt den Federkraftspeicher automatisch für Fern- oder Vor-Ort-Schaltungen, mit Meldeschalter "Federkraftspeicher gespannt"

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Fernschalten
Zubehör
Motorantrieb
DC
maximale Schalthäufigkeit [Einschaltungen/Minute]
3
Bitte beachten - die Schalthäufigkeit des Schalters = 60/h
Bemessungssteuerspannung [Us]
24 V DC V
Arbeitsbereich [x Us]
0,85 - 1,1 Faktor
max. Haltestrom [In]
5 A
max.Anzugsstrom (35ms) [In]
25 A
max. Halteleistung [AC/DC]
150 VA/W
max. Anzugsleistung (35ms) [AC/DC]
3 VA/W
verwendbar für
IZMX16…
INX16…
Hinweise
Bei Nachrüstung ist ein zusätzlicher Steuerleitungsanschlussblock erforderlich.
Für Festeinbauschalter ￫#156593 und Schalter in Ausfahrtechnik ￫#156590
Information zum Lieferumfang
Ein Meldeschalter mit Text "Federspeicher gespannt" gehört zum Lieferumfang.

Technische Daten

Erforderliche Zeit für das Spannen des Federkraftspeichers bei 1 x Us
3 s DC
Bemessungsbetriebsstrom [In]
5 A DC A
Anlaufstrom
25 A DC A
Leistungsaufnahme
150 W DC

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Elektrischer Antrieb für Leistungsschalter (EC001030)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Elektrischer Antrieb für Leistungsschalter ([email protected] [AKF010013])
Ausführung des Schaltantriebs
Motorantrieb
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC

ETIM for 123594 Niederspannungsschaltgeräte (EC001030)
Merkmal Wert
Ausführung des Schaltantriebs (EF008233) Motorantrieb
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
IZMX-M16-24DC 123594 DE_123594.pdf 156 Kbytes IZMX-M16-24DC 123594 DE_123594.pdf
