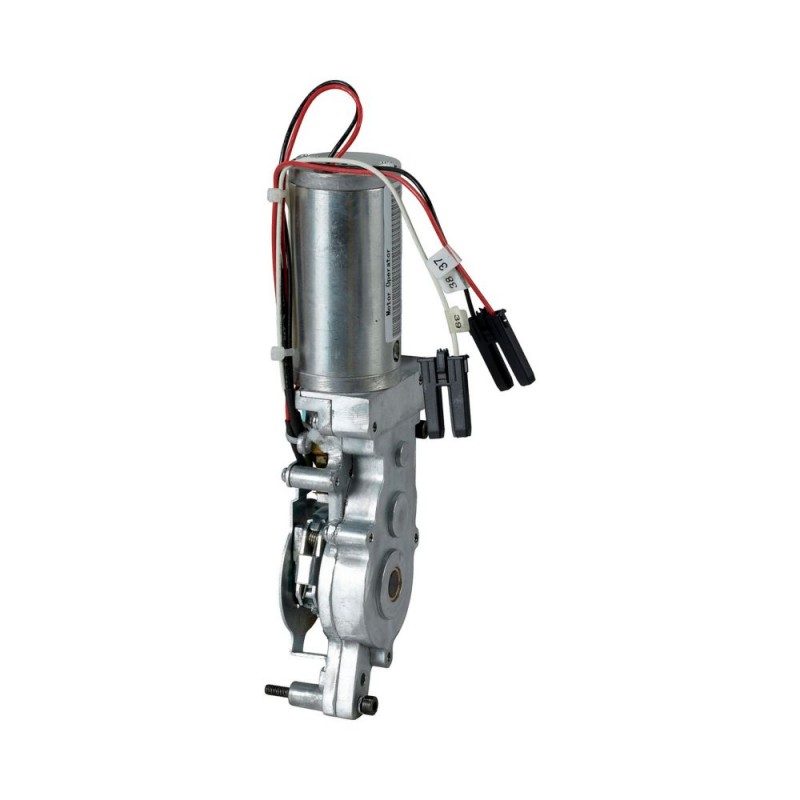

EATON - MOELLER 123593 123593 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

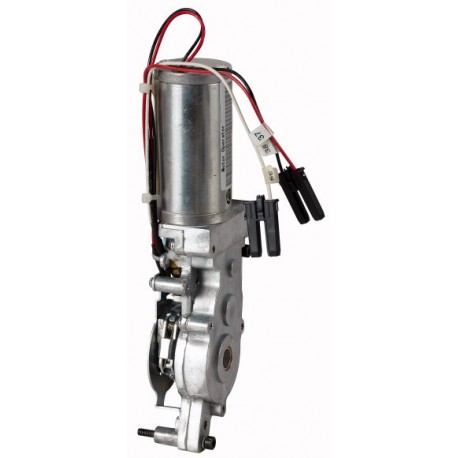

123593 EATON ELECTRIC 123593 +IZMX-M16-24DC

Artikel-Nr.: 123593

Hersteller: EATON - MOELLER

Beschreibung:

123593 +IZMX-M16-24DC
Der Motor spannt automatisch den Federkraftspeichermechanismus für die Fern- oder lokale Betätigung, wobei der Signalschalter zfederbetätigter Energiespeichermechanismus geladen wird.

Kategorien:

  • Niederspannungsschaltgeräte > Elektrischer Antrieb für Leistungsschalter
  • EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Motorantrieb, 24VDC
Der Motor spannt den Federkraftspeicher automatisch für Fern- oder Vor-Ort-Schaltungen, mit Meldeschalter "Federkraftspeicher gespannt"
[

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Fernschalten
Zubehör
Motorantrieb
DC
maximale Schalthäufigkeit [Einschaltungen/Minute]
3
Bitte beachten - die Schalthäufigkeit des Schalters = 60/h
Bemessungssteuerspannung [Us]
24 V DC V
Arbeitsbereich [x Us]
0,85 - 1,1 Faktor
max. Haltestrom [In]
5 A
max.Anzugsstrom (35ms) [In]
25 A
max. Halteleistung [AC/DC]
150 VA/W
max. Anzugsleistung (35ms) [AC/DC]
3 VA/W
verwendbar für
IZMX16…
INX16…
Information zum Lieferumfang
Ein Meldeschalter mit Text "Federspeicher gespannt" gehört zum Lieferumfang.
,

Technische Daten

Erforderliche Zeit für das Spannen des Federkraftspeichers bei 1 x Us
3 s DC
Bemessungsbetriebsstrom [In]
5 A DC A
Anlaufstrom
25 A DC A
Leistungsaufnahme
150 W DC
,

Daten für Bauartnachweis nach IEC/EN 61439

Betriebsumgebungstemperatur min.
-25 °C
Betriebsumgebungstemperatur max.
+70 °C
,

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Elektrischer Antrieb für Leistungsschalter (EC001030)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Elektrischer Antrieb für Leistungsschalter (ecl@ss10.0.1-27-37-04-12 [AKF010013])
Ausführung des Schaltantriebs
Motorantrieb
Bemessungssteuerspeisespannung Us bei AC 50 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
0 - 0 V
Bemessungssteuerspeisespannung Us bei DC
24 - 24 V
Spannungsart zur Betätigung
DC
Spannungsart zur Betätigung
DC
]

ETIM for 123593 Niederspannungsschaltgeräte (EC001030)

MerkmalsnameAusführung des Schaltantriebs (EF008233)
MerkmalswertMotorantrieb
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
