EATON - MOELLERSensoren E59-M30A115D01-D2 136224 Y7-136224 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 15mm, 4L, 6-48VDC, NPN..

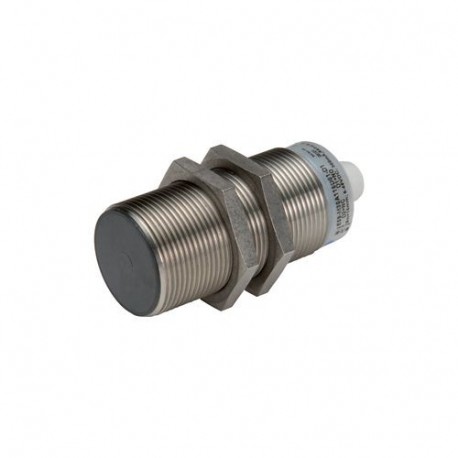

EATON - MOELLER E59-M30A115D01-D2 136224 Y7-136224 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E59-M30A115D01-D2 136224 Y7-136224 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 15mm, 4L, 6-48VDC, NPN..

Artikel-Nr.: E59-M30A115D01-D2

Code: 136224

Katalog-Zahl: Y7-136224

Hersteller: EATON - MOELLER

Beschreibung:

Näherungsschalter, induktiv, 1Ö, Sn=15mm, 4L, 6-48VDC, NPN, PNP, M30, Metall, M12
E59-M30A115D01-D2
Näherungsschalter, Induktive Sensoren, Lieferprogramm: iProx Serie, Anschluss: 3-leiter, Bauform (Außenmaße): M30 x 1,5 mm, Bemessungsbetriebsspannung: Ue= 6 - 48 V DC, Bemessungsschaltabstand: Sn= 15 mm, Montageart: bündig, Schaltart: NPN, PNP, Steckanschluss M12 x 1, Kontakte N/C = stromlos: 1 Öffner, Werkstoff: Edelstahl, Schutzart: IP67, IP69K, Normen: IEC/EN 60947-5-2

Kategorien:

  • Sensoren > Induktiver Näherungsschalter
  • EATON - MOELLER > Sensoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 205,53 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton E59 AccuProx analog inductive proximity sensor
Katalognummer
136224
Produkt Länge/Tiefe
152.4 mm
Produkthöhe
44.45 mm
Produktbreite
127 mm
Produktgewicht
0.45 kg
Zertifikat(e)
UL Category Control No.: NRKH, NRKH7
IEC/EN 60947-5-2
Certified by UL for use in Canada
CSA File No.: UL report applies to both US and Canada
CSA-C22.2 No. 14
UL
UL 508
UL File No.: E166051
CE
EAN
4015081330171
Modellcode
E59-M30A115D01-D2

Produktspezifikationen

Typ
Induktiver Sensor
Elektrische Anschlussart
Steckverbinder M12
Lackierung Gehäusematerial
Sonstige
Betätigungsart
metallisches Target
Gehäusematerial
Metall
Gehäuseart
Zylinder, Schraubgewinde
Kat. (EN954-1)
B
Explosionsschutz-Kategorie für Staub
Ohne
Explosionsschutz-Kategorie für Gas
Ohne
Sicherheitsleistungsstufe (EN ISO 13849-1)
Ohne
SIL (IEC 61508)
Ohne
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-40 °C
Durchm.sensor
30 mm
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion
0
Anzahl der Kontakte (Öffner)
1
Anz. Ausgänge (geschützt, kontaktbehaftet)
0
Anzahl Ausgänge (geschützt, Halbleiter)
0
Anzahl Ausgänge (Halbleiter mit Meldefunktion)
1
Betriebsstrom (Ib) in geschaltetem Zustand bei 24 V DC
15 A
Ausgangsstrom geschützt. Ausgang max
0 mA
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Funktionen
Schutz gegen Drahtbruch
Kurzschlussschutz
Verpolungsschutz
Spannungsart
DC
Montageart
bündiger Einbau
Material
Edelstahl
Anschlussart
Steckverbindung M12 x 1
dreidrahtig
Installationsart
bündig
Schutzart
IP67
IP69
NEMA 4X, 6, 13
Schnittstellentyp
Ohne
LED-Anzeige
Statusanzeige der Betriebsspannung: Grüne LED
Statusanzeige Schaltzustand: Rote LED
Schaltfunktionstyp
Öffner
Laststrom
1–300 mA (Ie)
Reststrom
0,15 mA (durch die Last im gesperrten Zustand bei 230 V AC bzw. 24 V DC)
Schockfestigkeit
30 g, Mechanisch, Schockdauer 11 ms
Schaltfrequenz
240 Hz
Nennspannung - max.
48 V
Breite des Sensors
0 mm
Produktkategorie
iProx Series
Schaltausgangstyp
NPN
Temperaturdrift von Sn
10 %
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
48 V
Bemessungssteuerspeisespannung (Us) bei DC - min
6 V
Bemessungsschaltabstand (Sn) - max
15 mm
Wiederholbarkeit
1 %
Sensorhöhe
0 mm
Sensorlänge
74 mm
Versorgungsspannung - max
48 V
Versorgungsspannung - min
6 V
Schalthysterese von Sn
15 %
Spanngsabf. (Ud)
2.5 V

ETIM for 136224 Sensoren (EC002714)

MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert0 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert74 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert30 mm
MerkmalsnameMechanische Einbaubedingung für Sensor (EF004041)
Merkmalswertbündig
MerkmalsnameSchaltabstand (EF003647)
Merkmalswert15 mm
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameAusführung der Schaltfunktion (EF003963)
MerkmalswertÖffner
MerkmalsnameAusführung des Schaltausgangs (EF003962)
MerkmalswertNPN
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckverbinder M12
MerkmalsnameAnzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945)
Merkmalswert1
MerkmalsnameAnzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946)
Merkmalswert0
MerkmalsnameAnzahl der sicheren Halbleiter-Ausgänge (EF003951)
Merkmalswert0
MerkmalsnameAnzahl der sicheren kontaktbehafteten Ausgänge (EF003952)
Merkmalswert0
MerkmalsnameArt der Betätigung (EF006949)
Merkmalswertmetallisches Target
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertZylinder, Gewinde
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameKaskadierbar (EF000507)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameMax. Ausgangsstrom am sicheren Ausgang (EF004035)
Merkmalswert0 mA
MerkmalsnameVersorgungsspannung (EF004127)
Merkmalswert6 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert6 V
MerkmalsnameSpannungsart (EF000187)
MerkmalswertDC
MerkmalsnameSchaltfrequenz (EF003587)
Merkmalswert240 Hz
MerkmalsnameMit Überwachungsfunktion nachgeschalteter Geräte (EF004052)
MerkmalswertNein
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertMetall
MerkmalsnameDruckfest (EF007106)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4X, 6, 13
