EATON - MOELLERSensoren E57SBL18A2 136152 Y7-136152 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 5mm, 2L, 40-250VAC, 20-250VDC..

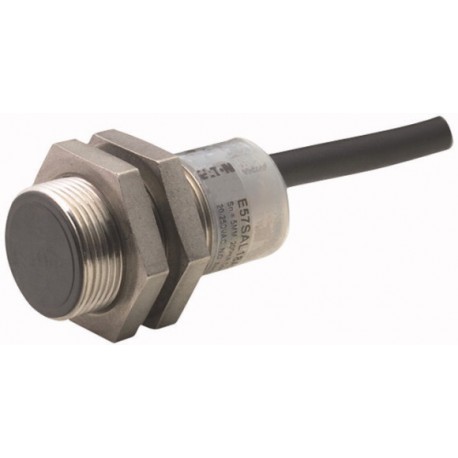

EATON - MOELLER E57SBL18A2 136152 Y7-136152 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E57SBL18A2 136152 Y7-136152 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 5mm, 2L, 40-250VAC, 20-250VDC..

Artikel-Nr.: E57SBL18A2

Code: 136152

Katalog-Zahl: Y7-136152

Hersteller: EATON - MOELLER

Beschreibung:

Näherungsschalter, induktiv, 1Ö, Sn=5mm, 2L, 40-250VAC, 20-250VDC, M18, Metall, Ltg. 2m
E57SBL18A2
Näherungsschalter, E57 Premium+ Short-Serie, 1 Ö, 2-Draht, 40 - 250 V AC, 20 - 250 V DC, M18 x 1 mm, Sn= 5 mm, bündig, NPN/PNP, Edelstahl, 2 m Anschlussleitung
Näherungsschalter, Induktive Sensoren, Lieferprogramm: E57 Premium+ Kurz-Serie, Anschluss: 2-Leiter, Bauform (Außenmaße): M18 x 1 mm, Bemessungsbetriebsspannung: Ue= 40 - 250 V AC, 20 - 250 V DC, Bemessungsschaltabstand: Sn= 5 mm, Montageart: Unterputz, Anschlusskabel 2 m, Kontakte N/C = stromlos: 1 Öffner, Werkstoff: Edelstahl, Schutzart: IP67, Normen: IEC/EN 60947-5-2

Kategorien:

  • Sensoren > Induktiver Näherungsschalter
  • EATON - MOELLER > Sensoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 154,05 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series E57 Näherungsschalter
Katalognummer
136152
Produkt Länge/Tiefe
157.48 mm
Produkthöhe
50.8 mm
Produktbreite
127 mm
Produktgewicht
0.25 kg
Zertifikat(e)
UL Category Control No.: NRKH, NRKH7
CSA Class No.: 3211-03
CSA-C22.2 No. 14
IEC/EN 60947-5-2
CSA File No.: 50513
CSA
CE
UL 508
UL File No.: E166051
UL
EAN
4015081329458
Modellcode
E57SBL18A2

Produktspezifikationen

Typ
Induktiver Sensor
Elektrische Anschlussart
Leitung
Lackierung Gehäusematerial
Sonstige
Betätigungsart
metallisches Target
Gehäusematerial
Metall
Gehäuseart
Zylinder, Schraubgewinde
Kat. (EN954-1)
B
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Sicherheitsleistungsstufe (EN ISO 13849-1)
Keine
SIL (IEC 61508)
Keine
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Durchm.sensor
18 mm
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion
0
Anzahl der Kontakte (Öffner)
1
Anz. Ausgänge (geschützt, kontaktbehaftet)
0
Anzahl Ausgänge (geschützt, Halbleiter)
0
Anzahl Ausgänge (Halbleiter mit Meldefunktion)
1
Ausgangsstrom geschützt. Ausgang max
0 mA
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
250 V
Spannungsart
Wechselstrom
Montageart
bündiger Einbau
Material
Edelstahl
Anschlussart
2-Draht
2 m Anschlussleitung
Installationsart
bündig
Schutzart
IP67
NEMA 4X, 6, 13
Schnittstellentyp
Keine
LED-Anzeige
Statusanzeige Schaltzustand: Rote LED
Schaltfunktionstyp
Öffner
Laststrom
5 - 200 mA (Ie, 70 °C)
5 - 250 mA (Ie, bei 25 °C)
Reststrom
2 mA (durch die Last im gesperrten Zustand bei 230 V AC bzw. 24 V DC)
Schockfestigkeit
30 g, Mechanisch, Schockdauer 11 ms
Schaltfrequenz
60 Hz
Nennspannung - max.
250 V
Breite des Sensors
0 mm
Produktkategorie
E57 Premium+ Short-Series
Schaltausgangstyp
PNP/NPN
Temperaturdrift von Sn
10 %
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
20 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
250 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
20 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsschaltabstand (Sn) - max
5 mm
Wiederholbarkeit
3 %
Sensorhöhe
0 mm
Sensorlänge
35 mm
Versorgungsspannung - max
250 V
Versorgungsspannung - min
20 V
Schalthysterese von Sn
20 %
Spanngsabf. (Ud)
12 V

ETIM for 136152 Sensoren (EC002714)

MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert0 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert35 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert18 mm
MerkmalsnameMechanische Einbaubedingung für Sensor (EF004041)
Merkmalswertbündig
MerkmalsnameSchaltabstand (EF003647)
Merkmalswert5 mm
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameAusführung der Schaltfunktion (EF003963)
MerkmalswertÖffner
MerkmalsnameAusführung des Schaltausgangs (EF003962)
MerkmalswertPNP/NPN
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertKabel
MerkmalsnameAnzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945)
Merkmalswert1
MerkmalsnameAnzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946)
Merkmalswert0
MerkmalsnameAnzahl der sicheren Halbleiter-Ausgänge (EF003951)
Merkmalswert0
MerkmalsnameAnzahl der sicheren kontaktbehafteten Ausgänge (EF003952)
Merkmalswert0
MerkmalsnameArt der Betätigung (EF006949)
Merkmalswertmetallisches Target
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertZylinder, Gewinde
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameKaskadierbar (EF000507)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameMax. Ausgangsstrom am sicheren Ausgang (EF004035)
Merkmalswert0 mA
MerkmalsnameVersorgungsspannung (EF004127)
Merkmalswert20 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert20 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert20 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert0 V
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC
MerkmalsnameSchaltfrequenz (EF003587)
Merkmalswert60 Hz
MerkmalsnameMit Überwachungsfunktion nachgeschalteter Geräte (EF004052)
MerkmalswertNein
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertMetall
MerkmalsnameDruckfest (EF007106)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4X, 6, 13
