EATON - MOELLERSensoren E57-08GBE03-C 135850 Y7-135850 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 3mm, 3L, 10-30VDC, NPN, M8..

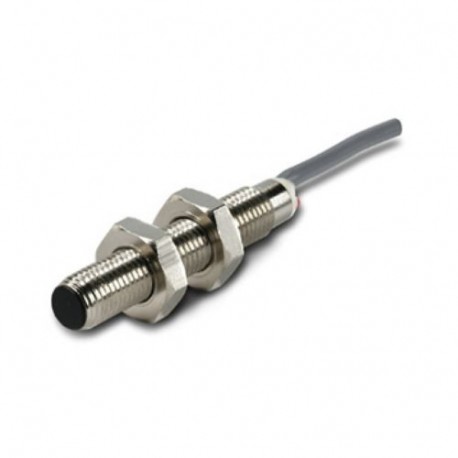

EATON - MOELLER E57-08GBE03-C 135850 Y7-135850 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E57-08GBE03-C 135850 Y7-135850 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 3mm, 3L, 10-30VDC, NPN, M8..

Artikel-Nr.: E57-08GBE03-C

Code: 135850

Katalog-Zahl: Y7-135850

Hersteller: EATON - MOELLER

Beschreibung:

Näherungsschalter, induktiv, 1Ö, Sn=3mm, 3L, 10-30VDC, NPN, M8, Metall, Ltg. 2m
E57-08GBE03-C
Näherungsschalter, E57 Global Serie, 1 Ö, 3-Draht, 10 - 30 V DC, M8 x 1 mm, Sn= 3 mm, bündig, NPN, Edelstahl, 2 m Anschlussleitung
Näherungsschalter, Induktive Sensoren, Lieferprogramm: E57 Global Serie, Anschluss: 3-Leiter, Bauform (Außenmaße): M8 x 1 mm, Bemessungsbetriebsspannung: Ue= 10 - 30 V DC, Bemessungsschaltabstand: Sn= 3 mm, Montageart: bündig, Schaltart: NPN, Anschlusskabel 2 m, Kontakte N/C = stromlos geschlossen: 1 Öffner, Werkstoff: Edelstahl, Schutzart: IP67, IP69K, Normen: IEC/EN 60947-5-2

Kategorien:

  • Sensoren > Induktiver Näherungsschalter
  • EATON - MOELLER > Sensoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 82,35 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series E57 Näherungsschalter
Katalognummer
135850
Produkt Länge/Tiefe
166.62 mm
Produkthöhe
12.7 mm
Produktbreite
139.7 mm
Produktgewicht
0.14 kg
Zertifikat(e)
CE
UL 508
CSA Class No.: 4652-04 / 4652-84
CSA File No.: 224447
IEC/EN 60947-5-2
UL File No.: CSA report applies to both US and Canada
CSA
CSA-C22.2 No. 14
EAN
4015081326433
Modellcode
E57-08GBE03-C

Produktspezifikationen

Typ
Induktiver Sensor
Elektrische Anschlussart
Leitung
Lackierung Gehäusematerial
Sonstige
Betätigungsart
metallisches Target
Gehäusematerial
Metall
Gehäuseart
Zylinder, Schraubgewinde
Kat. (EN954-1)
B
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Sicherheitsleistungsstufe (EN ISO 13849-1)
Keine
SIL (IEC 61508)
Keine
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Durchm.sensor
8 mm
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion
0
Anzahl der Kontakte (Öffner)
1
Anz. Ausgänge (geschützt, kontaktbehaftet)
0
Anzahl Ausgänge (geschützt, Halbleiter)
0
Anzahl Ausgänge (Halbleiter mit Meldefunktion)
1
Betriebsstrom (Ib) in geschaltetem Zustand bei 24 V DC
10 A
Ausgangsstrom geschützt. Ausgang max
0 mA
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Funktionen
Kurzschlussschutz
Verpolungsschutz
Schutz gegen Drahtbruch
Spannungsart
DC
Montageart
bündiger Einbau
Material
Edelstahl
Anschlussart
2 m Anschlussleitung
dreidrahtig
Installationsart
bündig
Schutzart
IP69
IP67
NEMA sonsitge
Schnittstellentyp
Keine
LED-Anzeige
Statusanzeige Schaltzustand: Rote LED
Schaltfunktionstyp
Öffner
Laststrom
Max. 100 mA (Ie)
Reststrom
0,01 mA (durch die Last im gesperrten Zustand bei 230 V AC bzw. 24 V DC)
Restwelligkeit
10 % (Uₑ)
Schockfestigkeit
30 g, Mechanisch, Schockdauer 11 ms
Schaltfrequenz
2000 Hz
Nennspannung - max.
30 V
Breite des Sensors
0 mm
Produktkategorie
E57 Global Series
Schaltausgangstyp
NPN
Temperaturdrift von Sn
10 %
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
30 V
Bemessungssteuerspeisespannung (Us) bei DC - min
10 V
Bemessungsschaltabstand (Sn) - max
3 mm
Wiederholbarkeit
1 %
Sensorhöhe
0 mm
Sensorlänge
46 mm
Versorgungsspannung - max
30 V
Versorgungsspannung - min
10 V
Schalthysterese von Sn
15 %
Spanngsabf. (Ud)
1.5 V

ETIM for 135850 Sensoren (EC002714)

MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert0 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert46 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert8 mm
MerkmalsnameMechanische Einbaubedingung für Sensor (EF004041)
Merkmalswertbündig
MerkmalsnameSchaltabstand (EF003647)
Merkmalswert3 mm
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameAusführung der Schaltfunktion (EF003963)
MerkmalswertÖffner
MerkmalsnameAusführung des Schaltausgangs (EF003962)
MerkmalswertNPN
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertKabel
MerkmalsnameAnzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945)
Merkmalswert1
MerkmalsnameAnzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946)
Merkmalswert0
MerkmalsnameAnzahl der sicheren Halbleiter-Ausgänge (EF003951)
Merkmalswert0
MerkmalsnameAnzahl der sicheren kontaktbehafteten Ausgänge (EF003952)
Merkmalswert0
MerkmalsnameArt der Betätigung (EF006949)
Merkmalswertmetallisches Target
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertZylinder, Gewinde
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameKaskadierbar (EF000507)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameMax. Ausgangsstrom am sicheren Ausgang (EF004035)
Merkmalswert0 mA
MerkmalsnameVersorgungsspannung (EF004127)
Merkmalswert10 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert0 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert10 V
MerkmalsnameSpannungsart (EF000187)
MerkmalswertDC
MerkmalsnameSchaltfrequenz (EF003587)
Merkmalswert2000 Hz
MerkmalsnameMit Überwachungsfunktion nachgeschalteter Geräte (EF004052)
MerkmalswertNein
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertMetall
MerkmalsnameDruckfest (EF007106)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige

DATASHEET - PDF

Titel
Größe
Typ
E57-08GBE03-C Y7-135850 135850 DE_135870.pdf
1 Mbytes
PDF EATON SENSORS EN
30 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
