EATON - MOELLERSensoren E55CBL30A2E 135845 Y7-135845 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 15mm, 2L, 20-250VAC, M30, Ku..

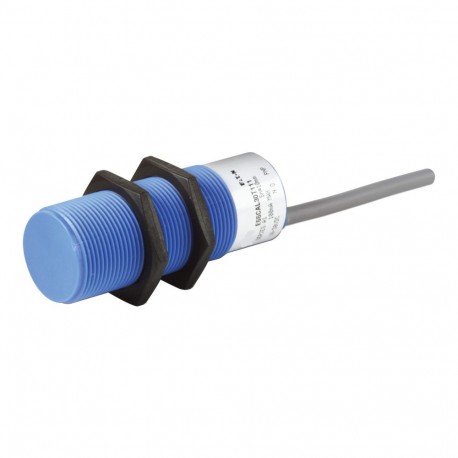

EATON - MOELLER E55CBL30A2E 135845 Y7-135845 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E55CBL30A2E 135845 Y7-135845 EATON ELECTRIC Näherungsschalter, induktiv, 1Ö, Sn 15mm, 2L, 20-250VAC, M30, Ku..

Artikel-Nr.: E55CBL30A2E

Code: 135845

Katalog-Zahl: Y7-135845

Hersteller: EATON - MOELLER

Beschreibung:

Näherungsschalter, induktiv, 1Ö, Sn=15mm, 2L, 20-250VAC, M30, Kunststoff, Ltg. 2m
E55CBL30A2E
Näherungsschalter, Induktive Sensoren, Lieferprogramm: E55 Endschalter Baureihe, Anschluss: 2-Leiter, Bauform (Außenmaße): M30 x 1,5 mm, Bemessungsbetriebsspannung: Ue= 20 - 250 V AC, Bemessungsschaltabstand: Sn= 15 mm, Montageart: Nicht bündig, Anschlusskabel 2 m, Kontakte Öffner/C = stromlos geschlossen: 1 Öffner, Werkstoff: Isolierter Werkstoff, Schutzart: IP66, Normen: IEC/EN 60947-5-2

Kategorien:

  • Sensoren > Induktiver Näherungsschalter
  • EATON - MOELLER > Sensoren

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 111,65 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 3 Wochen.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series E55 Näherungsschalter
Katalognummer
135845
Produkt Länge/Tiefe
165.1 mm
Produkthöhe
31.75 mm
Produktbreite
139.7 mm
Produktgewicht
0.28 kg
Zertifikat(e)
CE
IEC/EN 60947-5-2
EAN
4015081326389
Modellcode
E55CBL30A2E

Produktspezifikationen

Typ
Induktiver Sensor
Elektrische Anschlussart
Leitung
Lackierung Gehäusematerial
Sonstige
Betätigungsart
metallisches Target
Gehäusematerial
Plastik
Gehäuseart
Zylinder, Schraubgewinde
Kat. (EN954-1)
B
Explosionsschutz-Kategorie für Staub
Keine
Explosionsschutz-Kategorie für Gas
Keine
Sicherheitsleistungsstufe (EN ISO 13849-1)
Keine
SIL (IEC 61508)
Keine
Umgebungsbetriebstemperatur – max
70 °C
Umgebungsbetriebstemperatur – min
-25 °C
Durchm.sensor
30 mm
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion
0
Anzahl der Kontakte (Öffner)
1
Anz. Ausgänge (geschützt, kontaktbehaftet)
0
Anzahl Ausgänge (geschützt, Halbleiter)
0
Anzahl Ausgänge (Halbleiter mit Meldefunktion)
1
Betriebsstrom (Ib) in geschaltetem Zustand bei 24 V DC
3 A
Ausgangsstrom geschützt. Ausgang max
0 mA
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
250 V
Funktionen
Kurzschlussschutz
Verpolungsschutz
Spannungsart
Wechselstrom
Montageart
Nichtbündiger Einbau
Material
Isolierstoff
Anschlussart
2 m Anschlussleitung
2-Draht
Installationsart
nicht bündig
Schutzart
IP66
NEMA 4x, 13
Schnittstellentyp
Keine
LED-Anzeige
Statusanzeige Schaltzustand: Rote LED
Schaltfunktionstyp
Öffner
Laststrom
Max. 150 mA (Ie)
Restwelligkeit
10 % (Uₑ)
Schockfestigkeit
30 g, Mechanisch, Schockdauer 11 ms
Netzfrequenz
60 Hz, Eingang, Max. Bereich
50 Hz, Eingang, min. Bereich
Schaltfrequenz
25 Hz
Nennspannung - max.
250 V
Breite des Sensors
0 mm
Produktkategorie
E55 Limit Switch Style Series
Schaltausgangstyp
Zwei Leiter
Temperaturdrift von Sn
10 %
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
20 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
250 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
20 V
Bemessungssteuerspeisespannung (Us) bei DC - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
0 V
Bemessungsschaltabstand (Sn) - max
15 mm
Wiederholbarkeit
10 %
Sensorhöhe
0 mm
Sensorlänge
80 mm
Versorgungsspannung - max
250 V
Versorgungsspannung - min
20 V
Schalthysterese von Sn
20 %
Spanngsabf. (Ud)
10 V

ETIM for 135845 Sensoren (EC002714)

MerkmalsnameBreite des Sensors (EF007094)
Merkmalswert0 mm
MerkmalsnameHöhe des Sensors (EF007283)
Merkmalswert0 mm
MerkmalsnameLänge des Sensors (EF007334)
Merkmalswert80 mm
MerkmalsnameDurchmesser Sensor (EF007111)
Merkmalswert30 mm
MerkmalsnameMechanische Einbaubedingung für Sensor (EF004041)
Merkmalswertnicht bündig
MerkmalsnameSchaltabstand (EF003647)
Merkmalswert15 mm
MerkmalsnameGeeignet für Sicherheitsfunktionen (EF001597)
MerkmalswertNein
MerkmalsnameAusführung der Schaltfunktion (EF003963)
MerkmalswertÖffner
MerkmalsnameAusführung des Schaltausgangs (EF003962)
Merkmalswert2-Draht
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertKabel
MerkmalsnameAnzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945)
Merkmalswert1
MerkmalsnameAnzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946)
Merkmalswert0
MerkmalsnameAnzahl der sicheren Halbleiter-Ausgänge (EF003951)
Merkmalswert0
MerkmalsnameAnzahl der sicheren kontaktbehafteten Ausgänge (EF003952)
Merkmalswert0
MerkmalsnameArt der Betätigung (EF006949)
Merkmalswertmetallisches Target
MerkmalsnameAusführung der Schnittstelle (EF006977)
Merkmalswertohne
MerkmalsnameAusführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956)
Merkmalswertohne
MerkmalsnameGehäusebauform (EF004008)
MerkmalswertZylinder, Gewinde
MerkmalsnameBeschichtung Gehäuse (EF001601)
Merkmalswertsonstige
MerkmalsnameKaskadierbar (EF000507)
MerkmalswertNein
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswertohne
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
Merkmalswertohne
MerkmalsnameMax. Ausgangsstrom am sicheren Ausgang (EF004035)
Merkmalswert0 mA
MerkmalsnameVersorgungsspannung (EF004127)
Merkmalswert20 V
MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert20 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert20 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert0 V
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC
MerkmalsnameSchaltfrequenz (EF003587)
Merkmalswert25 Hz
MerkmalsnameMit Überwachungsfunktion nachgeschalteter Geräte (EF004052)
MerkmalswertNein
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertKunststoff
MerkmalsnameDruckfest (EF007106)
MerkmalswertNein
MerkmalsnameExplosionsschutz-Kategorie für Gas (EF003997)
Merkmalswertohne
MerkmalsnameExplosionsschutz-Kategorie für Staub (EF003998)
Merkmalswertohne
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4X, 13

DATASHEET - PDF

Titel
Größe
Typ
E55CBL30A2E Y7-135845 135845 ES_135827.pdf
1 Mbytes
PDF EATON SENSORS EN
30 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
