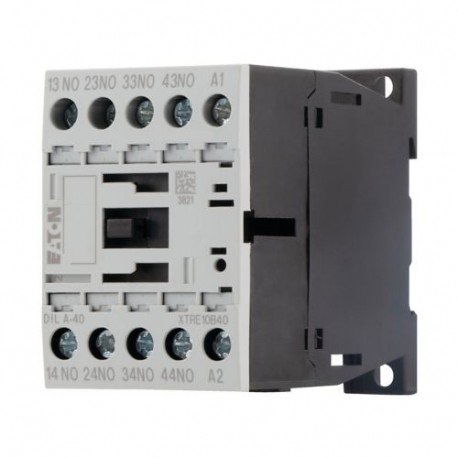

DILA-40(220VDC) 276348 Y7-276348 EATON ELECTRIC Hilfsschütz, 4 Schließer, DC-betätigt
DILA-40(220VDC)
276348
Y7-276348
EATON-MOELLER
Hilfsschütz, 4 Schließer, DC-betätigt
DILA-40 (220VDC)
Eaton Moeller® series DILA Hilfsschütz, 220 V DC, 4 S, Schraubklemmen, Gleichstrombetätigung
Niederspannungsschaltgeräte > Hilfsschütz, Relais
Schütze bis 170A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
Produktname
Eaton Moeller® series DILA Control relay
Katalognummer
276348
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.296 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
EN 60947-4-1
IEC 60947-4-1
UL 508
CSA Std. C22.2 No. 14-05
VDE
IEC/EN 60947-4-1
CE
CSA-C22.2 No. 14-05
IEC/EN 60947
UL Category Control No.: NKCR
CSA
CSA File No.: 012528
UL File No.: E29184
CSA Class No.: 3211-03
EN 60947-5-1
VDE 0660
UL
IEC 60947-4-1
UL 508
CSA Std. C22.2 No. 14-05
VDE
IEC/EN 60947-4-1
CE
CSA-C22.2 No. 14-05
IEC/EN 60947
UL Category Control No.: NKCR
CSA
CSA File No.: 012528
UL File No.: E29184
CSA Class No.: 3211-03
EN 60947-5-1
VDE 0660
UL
EAN
4015082763480
Modellcode
DILA-40(220VDC)
Features & Functions
Merkmale
Kontakte mit zwangsläufiger Betätigung nach EN 60947-5-1 Anhang L, inklusive Hilfsschalterbaustein
Ausstattung:
Schutzbeschaltung
eingebaute Schutzbeschaltung
Positive operation contacts
eingebaute Schutzbeschaltung
Positive operation contacts
General
Anwendung
Hilfsschütze
Schutzart
IP20
Schockfestigkeit
5 g, Ö-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (DC-betätigt)
Montageart
DIN-Schiene
Verbindung
Schraubklemmen
Betriebsfrequenz
9000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILA Relais
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
Gleichstrom
Climatic environmental conditions
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, konstant, nach IEC 60068-2-78
Terminal capacities
Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 2,5) mm², Schraubklemmen
2 x (0,75 - 2,5) mm², Schraubklemmen
2 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 4) mm², Schraubklemmen
1 x (0,75 - 4) mm², Schraubklemmen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Schraubklemmen
Abisolierlänge (Hauptleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen
Electrical rating
Bemessungsbetriebsstrom (Ie)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, 500 V, Max. Sicherung, Kontakte
Sichere Trng
400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
15 A, 600 V AC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, Gleichstrombetätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)
Magnet system
Einschaltdauer
100 %
Anzugsspannung
0,7 - 1,3 V DC x Uc (bei 24 V: ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur + 40 °C)
0,8 - 1,1 V DC x Uc
0,8 - 1,1 V DC x Uc
Leistungsaufnahme (Anzug) bei DC
2.6 W
Leistungsaufnahme (Halteleistung) bei DC
2.6 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
220 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
12 ms
Spannungssicherheit
DC gegl., 3-Ph Brückengleichrichter oder gegl. Zweiweggleichrichtung
Communication
Anbindung an SmartWire-DT
Nein
Contacts
Codenummer
40D
Kontaktzuverlässigkeit
λ < 5 x 10-7 (1 Ausfall bei 2.000.000 Schaltvorgängen bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
4
Anzahl Hilfskontakte (Schließer)
4
Design verification
Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
15.5 A
Statische Verlustleistung, stromunabhängig PVS
3 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.
