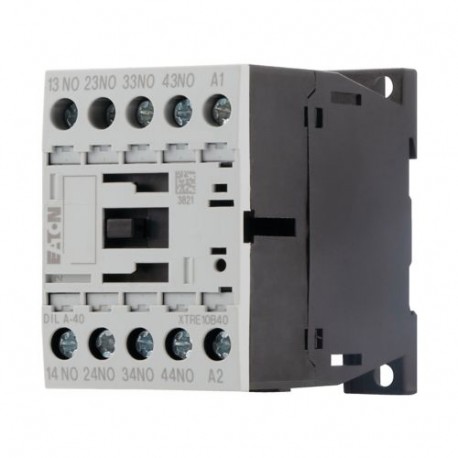

DILA-40(24VDC) 276344 Y7-276344 EATON ELECTRIC Hilfsschütz, 4 Schließer, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILA-40(24VDC) 276344 Y7-276344 EATON ELECTRIC Hilfsschütz, 4 Schließer, DC-betätigt

DILA-40(24VDC)

276344

Y7-276344

EATON-MOELLER

Hilfsschütz, 4 Schließer, DC-betätigt

DILA-40 (24VDC)

Eaton Moeller® series DILA Hilfsschütz, 24 V DC, 4 S, Schraubklemmen, Gleichstrombetätigung

Schützrelais, Lieferprogramm: DILA-Relais, Anwendung: Schützrelais, Beschreibung: Grundgeräte mit Zwangsbetätigungskontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte Öffner = Schließer: 4 Schließer, Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 40E, Kombinierbar mit Hilfskontaktmodul: DILA-XHI(V)..., Betätigungsspannung: 24 V DC, Spannung AC/DC: DC-Betrieb, Schutzart: IP20, Anleitung: Kontaktnummern nach EN 50011, Kennzeichnungen der Spulenklemmen nach EN 50005, eingebaute Entstörschaltung', Normen: IEC/EN 60947 , EN 60947-5-1, VDE 0660, UL, CSA

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $48.16
Stückpreis: $48.16
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILA Control relay
Katalognummer
276344
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.296 kg
Zertifikat(e)
UL Category Control No.: NKCR
VDE 0660
UL 508
CSA Class No.: 3211-03
UL File No.: E29184
CSA
UL
CSA-C22.2 No. 14-05
EN 60947-5-1
CE
IEC/EN 60947
IEC/EN 60947-4-1
CSA File No.: 012528
EAN
4015082763442
Modellcode
DILA-40(24VDC)

Features & Functions

Merkmale
Kontakte mit zwangsläufiger Betätigung nach EN 60947-5-1 Anhang L, inklusive Hilfsschalterbaustein
Ausstattung:
Schutzbeschaltung
Positive operation contacts
eingebaute Schutzbeschaltung

General

Anwendung
Hilfsschütze
Schutzart
IP20
Schockfestigkeit
5 g, Ö-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
7 g, S-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (DC-betätigt)
Montageart
DIN-Schiene/Schraube
Verbindung
Schraubklemmen
Betriebsfrequenz
9000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILA Relais
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
Gleichstrom

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 2,5) mm², Schraubklemmen
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm², Schraubklemmen
1 x (0,75 - 4) mm², Schraubklemmen
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Schraubklemmen
Abisolierlänge (Hauptleiter)
10 mm
Schr-Grö
M3,5, Anschlussschraube
Schraubendrehergröße
2, Anschlussschraube, Pozidriv-Schraubendreher
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Electrical rating

Bemessungsbetriebsstrom (Ie)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, 500 V, Max. Sicherung, Kontakte
Sichere Trng
400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
15 A, 600 V AC, (UL/CSA)
1 A, 250 VDC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, Gleichstrombetätigt (UL/CSA)

Magnet system

Einschaltdauer
100 %
Anzugsspannung
0,7 - 1,3 V DC x Uc (bei 24 V: ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur + 40 °C)
0,8 - 1,1 V DC x Uc
Leistungsaufnahme (Anzug) bei DC
2.6 W
Leistungsaufnahme (Halteleistung) bei DC
2.6 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
24 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
12 ms
Spannungssicherheit
DC gegl., 3-Ph Brückengleichrichter oder gegl. Zweiweggleichrichtung

Communication

Anbindung an SmartWire-DT
In Verbindung mit DIL-SWD SmartWire DT Schützmodul
Ja

Contacts

Codenummer
40E
Kontaktzuverlässigkeit
λ < 5 x 10-7 (1 Ausfall bei 2.000.000 Schaltvorgängen bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
0
Anzahl der Kontakte (Schließer)
4
Anzahl Hilfskontakte (Schließer)
4

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
1 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
15.5 A
Statische Verlustleistung, stromunabhängig PVS
3 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

ETIM for 276344 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 24 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom (EF007679) 16 A
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 4 A
Montageart (EF000003) DIN-rail/screw
Mit LED-Anzeige (EF005950) false
Geeignet für Handbedienung (EF002978) false
Schnittstelle (EF000594) false
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 4
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Betriebsspannung AC 50 Hz (EF008206) 17 V
Betriebsspannung AC 60 Hz (EF008207) 17 V
Betriebsspannung DC (EF008208) 24 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Bemessungsschaltstrom (EF006706) 16 A
Anschlussart Hilfsstromkreis (EF006820) Screw connection
Breite (EF000008) 45 mm
Höhe (EF000040) 68 mm
Tiefe (EF000049) 75 mm
