> EATON - MOELLER>Schütze bis 170A>DILAC-22(110VDC) 276523 XTREC10B22E0 ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt
Vorheriges Produkt Nächstes Produkt

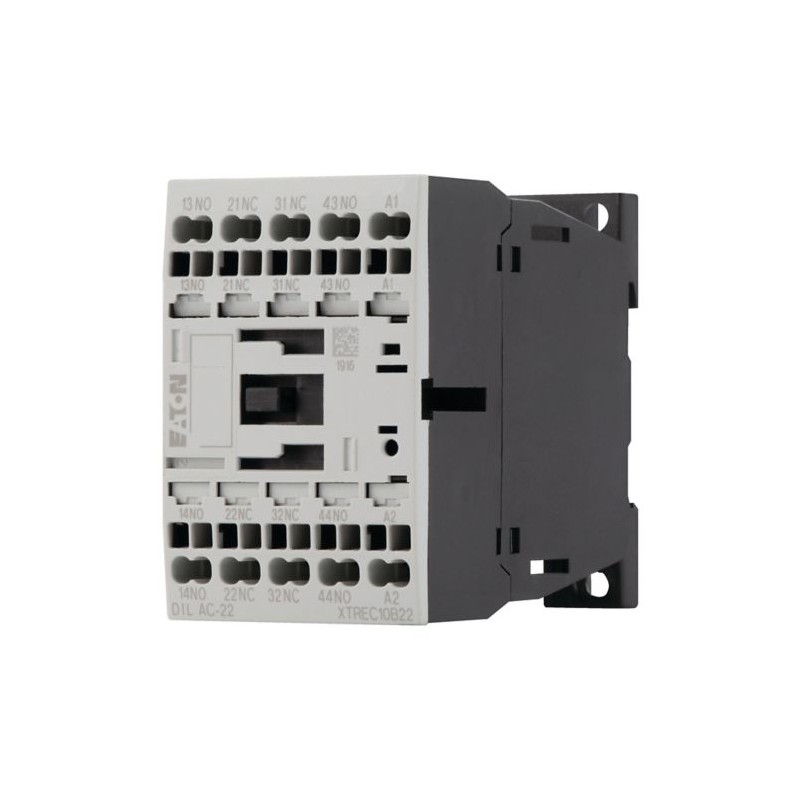

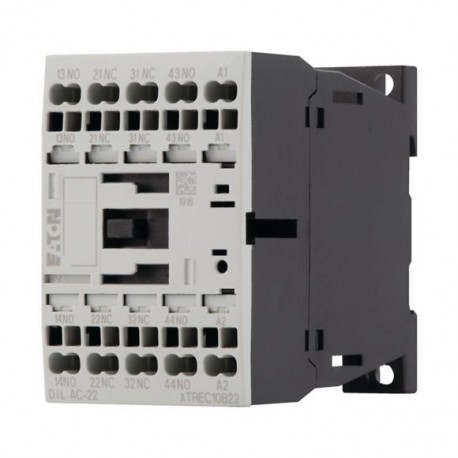

DILAC-22(110VDC) 276523 XTREC10B22E0 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILAC-22(110VDC) 276523 XTREC10B22E0 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt

DILAC-22(110VDC)

276523

XTREC10B22E0

EATON-MOELLER

Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt

Hilfsschütz 2 Schließer + 2 Öffner Druckanschluss 110 VDC

Hilfsschütz, 110 V DC, 2 S, 2 Ö, Federzugklemmen, Gleichstrombetätigung

Schützrelais, Lieferprogramm: DILA-Relais, Anwendung: Schützrelais, Beschreibung: Grundgeräte mit Zwangskontakten, Anschlusstechnik: Federklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte N/O = Öffner: 2 Öffner, Kontakte N/C = Öffner: 2 Öffner, Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 22D, Kombinierbar mit Hilfskontaktmodul: DILA-XHIC(V)..., Betätigungsspannung: 110 V DC, Spannung AC/DC: DC-Betrieb, Schutzart: IP20, Anleitung: Kontaktnummern nach EN 50011, Kennzeichnungen der Spulenklemmen nach EN 50005, eingebaute Entstörschaltung", Normen: IEC/EN 60947-5-1, VDE 0660, UL, CSA

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILA Control relay
Katalognummer
276523
Produkt Länge/Tiefe
75 mm
Produkthöhe
68 mm
Produktbreite
45 mm
Produktgewicht
0.286 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
UL 508
EN 60947-4-1
CSA Std. C22.2 No. 14-05
IEC 60947-4-1
VDE
IEC/EN 60947
CE
CSA-C22.2 No. 14-05
EN 60947-5-1
IEC/EN 60947-4-1
CSA Class No.: 3211-03
CSA
CSA File No.: 012528
UL File No.: E29184
VDE 0660
UL Category Control No.: NKCR
UL
Kataloghinweise
Dieser Artikel ist nur bis zum 31. Dezember 2023 bestellbar und wird spätestens bis zum 31. Mai 2024 geliefert.
EAN
4015082765231
Modellcode
DILAC-22(110VDC)

Features & Functions

Merkmale
Zwangsgeführte Kontakte nach EN 60947-5-1 Anhang L, einschließlich Hilfsschalterbaustein
Ausstattung:
eingebaute Schutzbeschaltung
Positive operation contacts
Schutzbeschaltung

General

Anwendung
Hilfsschütze
Schutzart
IP20
Schockfestigkeit
7 g, S-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
5 g, Ö-Hilfsschalter, Grundeinheit mit Hilfsschalterbaustein, mechanisch, gemäß IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (DC-betätigt)
Montageart
Schraube
Verbindung
Federzugklemmen
Betriebsfrequenz
9000 Schaltspiele/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILA Relais
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Spannungsart
DC

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
60 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Umgebungstemperatur Lagerung - min
-40 °C
Umgebungstemperatur Lagerung - max
80 °C
Klimafestigkeit
Feuchte Wärme, konstant, nach IEC 60068-2-78
Feuchte Wärme, zyklisch, nach IEC 60068-2-30

Terminal capacities

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm², Federkraftklemmen mit oder ohne Aderendhülse DIN 46228
2 x (0,75 - 1,5) mm², Federkraftklemmen mit oder ohne Aderendhülse DIN 46228
Anschlusskapazität (fest)
1 x (0,75 - 2,5) mm², Federkraftklemme
2 x (0,75 - 2,5) mm², Federkraftklemme
Anschlusskapazität (ein-/mehrdrähtig AWG)
18 - 14, Federkraftklemme
Abisolierlänge (Hauptleiter)
10 mm
Schraubendrehergröße
0,6 x 3,5 mm, Federzugklemmen

Electrical rating

Bemessungsbetriebsstrom (Ie)
5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2 A bei 110 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
10 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 24 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
3 A bei 110 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
10 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
6 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
1 A bei 220 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
6 A bei 60 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
4 A bei 60 V, DC L/R ≤ 50 ms (mit 3 Strombahnen in Reihe)
16 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
4 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsspannung (Ue) bei AC - max
690 V
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
10 A gG/gL, 500 V, Max. Sicherung, Kontakte
Sichere Trng
400 V AC, Zwischen Spule und Hilfsschaltern, Entspricht EN 61140
400 V AC, Zwischen den Hilfsschaltern, Entspricht EN 61140
Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
1 A, 250 VDC, (UL/CSA)
15 A, 600 V AC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
A600, AC-betätigt (UL/CSA)
P300, DC-betätigt (UL/CSA)

Magnet system

Einschaltdauer
100%
Anzugsspannung
0,8 - 1,1 V DC x Uc
0,7 - 1,3 V DC x Uc (bei 24 V: ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur +40 °C)
Leistungsaufnahme (Anzug) bei DC
2.6 W
Leistungsaufnahme (Halteleistung) bei DC
2.6 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - max
110 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
31 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
12 ms
Spannungssicherheit
DC gegl., 3-Phasen-Brückengleichrichter oder gegl. Zweiweggleichrichtung

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Codenummer
22D
Kontaktzuverlässigkeit
λ < 5 x 10-7 (1 Fehler bei 2.000.000 Schaltvorgänge bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Kontakte (Öffner)
2
Anzahl der Kontakte (Schließer)
2
Anzahl Hilfskontakte (Schließer)
2

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.8 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
15.5 A
Statische Verlustleistung, stromunabhängig PVS
3 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 276523 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 110 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom (EF007679) 16 A
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 4 A
Montageart (EF000003) Schraube
Mit LED-Anzeige (EF005950) Nein
Geeignet für Handbedienung (EF002978) Nein
Schnittstelle (EF000594) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 2
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Betriebsspannung AC 50 Hz (EF008206) 17 V
Betriebsspannung AC 60 Hz (EF008207) 17 V
Betriebsspannung DC (EF008208) 24 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Bemessungsschaltstrom (EF006706) 16 A
Anschlussart Hilfsstromkreis (EF006820) Federzuganschluss
Breite (EF000008) 45 mm
Höhe (EF000040) 68 mm
Tiefe (EF000049) 75 mm
