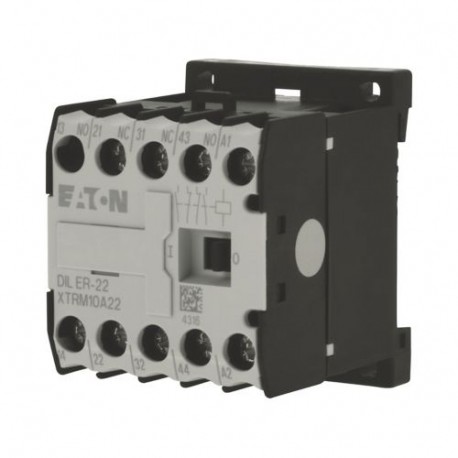

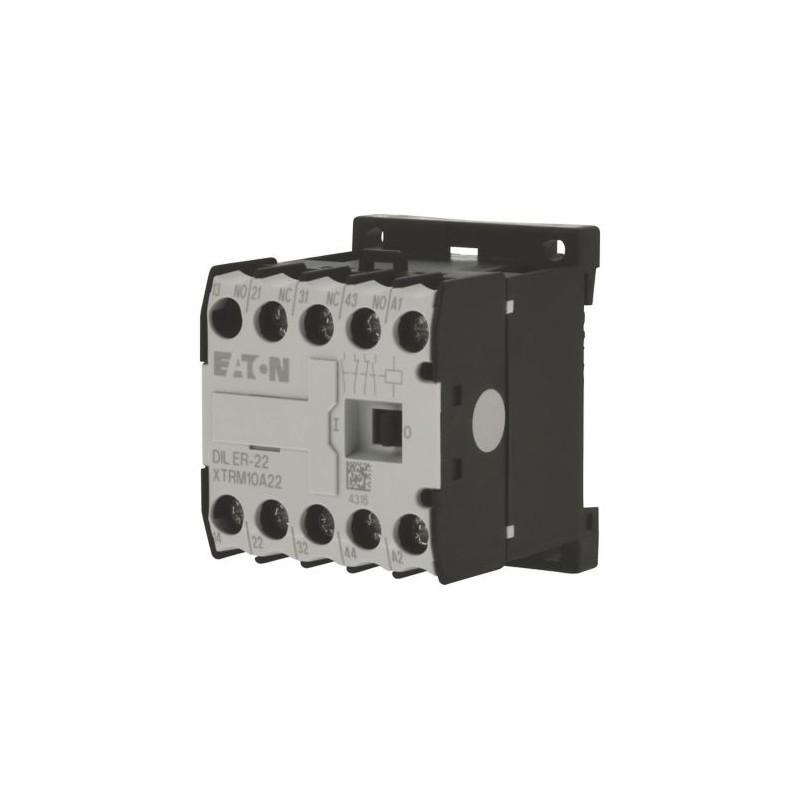

DILER-22-G(12VDC) 080728 Y7-80728 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DILER-22-G(12VDC) 080728 Y7-80728 EATON ELECTRIC Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt

DILER-22-G(12VDC)

080728

Y7-80728

EATON-MOELLER

Hilfsschütz, 2 Schließer + 2 Öffner, DC-betätigt

Hilfs-Minischütz Verschraubung 2 Schließer + 2 Öffner 12 V DC

Eaton Moeller® series DILER Hilfsschütz, 12 V DC, S = Schließer: 2 S, Ö = Öffner: 2 Ö, Schraubklemmen, Gleichstrombetätigung

Schützrelais, Lieferprogramm: DILER Mini-Schütze, Anwendung: Schützrelais, Beschreibung: mit verriegelten Gegenkontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom Konventioneller thermischer Strom aus freier Luft, 1-polig Offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte N/O = Öffner: 2 S/O, Kontakte N/C = Öffner: 2 Öffner, Kennziffer und Ausführung der Kombination Unterscheidungsnummer: 22E, Betätigungsspannung: 12 V DC, Spannung AC/DC: DC-Betrieb, Schutzart: IP20, Anleitung: Kontaktnummern nach EN 50011, Kennzeichnungen der Spulenklemmen nach EN 50005, Integrierte Dioden-Widerstands-Kombination, Spulenleistung 2,6 W, Normen: IEC/EN 60947, EN 60947-5-1, VDE 0660, UL, CSA

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschütz, Relais

Schütze bis 170A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $59.17
Stückpreis: $59.17
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series DILER Control relay
Katalognummer
080728
Produkt Länge/Tiefe
54 mm
Produkthöhe
58 mm
Produktbreite
45 mm
Produktgewicht
0.206 kg
Zertifikat(e)
EN 60947-5-1
CSA-C22.2 No. 14-05
UL 508
CSA
IEC/EN 60947-4-1
UL Category Control No.: NKCR
CSA Class No.: 3211-03
UL
UL File No.: E29184
CE
IEC/EN 60947
VDE 0660
CSA File No.: 012528
EAN
4015080807285
Modellcode
DILER-22-G(12VDC)

Merkmale und Funktionen

Merkmale
Kontakte mit zwangsläufiger Betätigung nach EN 60947-5-1 Anhang L, inklusive Hilfsschalterbaustein
Ausstattung:
Zwangsgeführte Kontakte

Allgemein

Anwendung
Hilfsschütze
Lebensdauer, mechanisch
20.000.000 Schaltvorgänge (DC-betätigt)
Montageart
DIN-Schiene/Schraube
Einbaulage
Nach Bedarf (außer senkrecht mit Klemmen A1/A2 unten)
Betriebsfrequenz
9000 Schaltvorgänge/h
Überspannungskategorie
III
Verschmutzungsgrad
3
Produktkategorie
DILER Mini-Schütz
Schutz
Finger- und handrückensicher, Berührungsschutz bei senkrechter Betätigung von vorne (EN 50274)
Bemessungsstoßspannungsfestigkeit (Uimp)
6000 V AC
Schockfestigkeit
10 g, S Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
8 g, Ö Hilfskontakt, Grundgerät mit Hilfsschalter-Baustein, Mechanisch, entsprechend IEC/EN 60068-2-27, Halbsinusstoß 10 ms
Spannungsart
Gleichstrom

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
50 °C
Umgebungsbetriebstemperatur (gekapselt) – min
-25 °C
Umgebungsbetriebstemperatur (gekapselt) – max
40 °C
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Feuchte Wärme, konstant, nach IEC 60068-2-78

Anschlussquerschnitte

Anschlusskapazität (freindrähtig mit Aderendhülse)
1 x (0,75 - 1,5) mm²
2 x (0,75 - 1,5) mm²
Anschlusskapazität (fest)
2 x (0,75 - 2,5) mm²
1 x (0,75 - 2,5) mm²
Anschlusskapazität (ein-/mehrdrähtig AWG)
1 x (18 - 14)
18 - 14
2 x (18 - 14)
Abisolierlänge (Hauptleiter)
8 mm
Schraubendrehergröße
0,8 x 5,5/1 x 6 mm, Anschlussschraube, Schlitzschraubendreher
2, Anschlussschraube, Pozidriv-Schraubendreher
Anzugsdrehmoment
1,2 Nm, Schraubklemmen

Bemessungswerte

Bemessungsbetriebsspannung (Ue) bei AC - max
600 V
Bemessungsisolationsspan. (Ui)
690 V
Bemessungsbetriebsstrom (Ie)
1,5 A bei 110 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
2,5 A bei 24 V, DC L/R ≤ 15 ms (mit 1 Strombahn in Reihe)
2,5 A bei 60 V, DC L/R ≤ 15 ms (mit 2 Strombahnen in Reihe)
0,5 A bei 220 V, DC L/R ≤ 15 ms (mit 3 Strombahnen in Reihe)
10 A
Bemessungsbetriebsstrom (le) bei AC-15, 220 V, 230 V, 240 V
6 A
Bemessungsbetriebsstrom (le) bei AC-15, 380 V, 400 V, 415 V
3 A
Bemessungsbetriebsstrom (le) bei AC-15, 500 V
1.5 A
Sichere Trng
300 V AC, Zwischen Spule und Hilfskontakten, Entspricht EN 61140
300 V AC, Zwischen Hilfskontakten, Entspricht EN 61140

Kurzschlussfestigkeit

Bemessungsdaten Kurzschlussschutz
10 A flink, 500V, max. Schmelzsicherung, Kurzschlussfestigkeit ohne Verschweißen, Kontakte
Bemessungsdaten Kurzschlussschutz ohne Verschweißen
6 A gG/gL, 500 V, max. Sicherung, Schaltglieder

Schaltvermögen

Schaltvermögen (Hilfskontakte, allgemeine Anwendung)
0,5 A, 250 V DC, (UL/CSA)
10 A, 600 VAC, (UL/CSA)
Schaltvermögen (Hilfskontakte, Steuerzyklus)
P300, Gleichstrombetätigt (UL/CSA)
A600, AC-betätigt (UL/CSA)

Magnetsystem

Einschaltdauer
100 %
Anzugsspannung
0,85 - 1,3 V DC x Uc
0,7 - 1,3 V DC x Uc (bei 24 V: ohne Hilfsschalterbaustein und bei Umgebungslufttemperatur + 40 °C)
Leistungsaufnahme (Anzug) bei DC
2.3 W
Leistungsaufnahme (Halteleistung) bei DC
2.3 W
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 50 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - min
0 V
Bemessungssteuerspeisespannung (Us) bei AC, 60 Hz - max
0 V
Bemessungssteuerspeisespannung (Us) bei DC - min
12 V
Spannungssicherheit
DC gegl., 3-Ph Brückengleichrichter oder gegl. Zweiweggleichrichtung
Bemessungssteuerspeisespannung (Us) bei DC - max
12 V
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - max
35 ms
Schaltzeit (DC-betätigt, Schließer, Schließzeit) - min
26 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - max
25 ms
Schaltzeit (DC-betätigt, Schließer, Öffnungszeit) - min
15 ms
Schaltzeit (DC-betätigt, Schließer, mit Hilfsschalterbaustein, Schließzeit)
70 ms

Ansprechpartner

Codenummer
22E
Kontaktzuverlässigkeit
< 2 λ, < 1 Ausfall bei 100.000.000 Schaltvorgängen (bei Uₑ = 24 V DC, Umin = 17 V, Imin = 5,4 mA)
Anzahl der Hilfskontakte (Wechsler)
0
Anzahl der Hilfskontakte (Öffner)
2
Anzahl Hilfskontakte (Schließer)
2

Bauartnachweis

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0.4 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
6 A
Statische Verlustleistung, stromunabhängig PVS
2.3 W
10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen der Montageanweisung (IL) beachtet werden.

ETIM for 080728 Niederspannungsschaltgeräte (EC000196)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 0 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 0 V
Bemessungssteuerspeisespannung DC (EF003980) 12 V
Spannungsart zur Betätigung (EF008242) DC
Bemessungsbetriebsstrom (EF007679) 10 A
Bemessungsbetriebsstrom Ie, 400 V (EF001378) 3 A
Montageart (EF000003) DIN-Schiene/Schraube
Mit LED-Anzeige (EF005950) Nein
Geeignet für Handbedienung (EF002978) Nein
Schnittstelle (EF000594) Nein
Anzahl der Hilfskontakte als Öffner (EF001377) 2
Anzahl der Hilfskontakte als Schließer (EF001376) 2
Anzahl der Hilfskontakte als Öffner, verzögert schaltend (EF007281) 0
Anzahl der Hilfskontakte als Schließer, voreilend (EF007282) 0
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Betriebsspannung AC 50 Hz (EF008206) 17 V
Betriebsspannung AC 60 Hz (EF008207) 17 V
Betriebsspannung DC (EF008208) 24 V
Spannungsart der Betriebsspannung (EF005294) AC/DC
Bemessungsschaltstrom (EF006706) 10 A
Anschlussart Hilfsstromkreis (EF006820) Schraubanschluss
Breite (EF000008) 45 mm
Höhe (EF000040) 58 mm
Tiefe (EF000049) 54 mm
