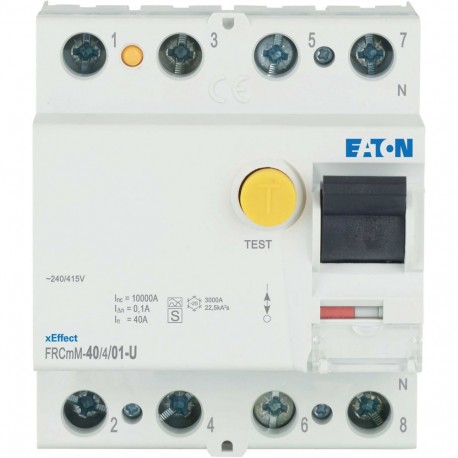

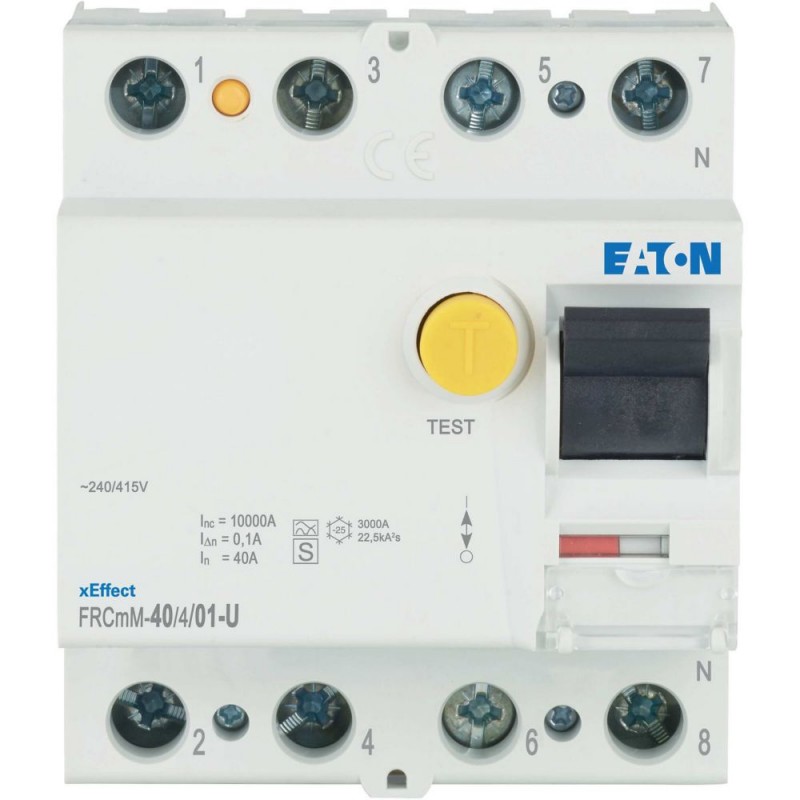

FRCMM-40/4/01-U 170460 EATON ELECTRIC Fi-schalter 40A, 4p, 100mA, klasse Oder Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FRCMM-40/4/01-U 170460 EATON ELECTRIC Fi-schalter 40A, 4p, 100mA, klasse Oder

FRCMM-40/4/01-U

170460

EATON-MOELLER

Fi-schalter 40A, 4p, 100mA, klasse Oder

Int. Differential FRCMM, 40A, 4p, 100mA, Klasse U

FI-Schalter, 40A, 4p, 100mA, Typ U

Fehlerstromschutzschalter FRCmM, 4-polig, Bemessungsstrom Eingang: 40 A, Bemessungskurzschlussfestigkeit Icn: 10 mit Vorsicherung kA, Bemessungsfehlerstrom IΔN: 0,1 A, Fehlerstromschutzschalter - frequenzumrichterfest

Mehr Infos


Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter

Modulare Schaltanlage - Tertiär und Differential

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


FI-Schalter, 40A, 4p, 100mA, Typ U
Fehlerstromschutzschalter FRCmM, 4-polig, Bemessungsstrom In: 40 A, Bemessungskurzschlussfestigkeit Icn: 10 mit Vorsicherung kA, Bemessungsfehlerstrom IΔN: 0,1 A, Fehlerstromschutzschalter - umrichterfest

Lieferprogramm

Grundfunktion
Fehlerstromschutzschalter
Anzahl der Pole
4 -polig
Anwendung
Fehlerstromschutzeinrichtung - frequenzumrichterfest
Bemessungsstrom [In]
40 A
Bemessungskurzschlussfestigkeit [Icn]
10 mit Vorsicherung kA
Bemessungsfehlerstrom [IΔN]
0,1 A
Typ
Typ U
Auslösung
selektiv abschaltend s
Sortiment
FRCmM
Empfindlichkeit
Pulsstromempfindlich
Stoßstromfestigkeit
stoßstromfest 5 kA
Schaltzeichen
PFIM_4p

Technische Daten

Elektrisch
Ausführungen entsprechend
IEC/EN 61008
Aktuelle Prüfzeichen
gemäß Aufdruck
Auslösung
40 ms verzögert - selektiv abschaltend s
Bemessungsspannung nach IEC/EN 60947-2 [Un]
240/415 V AC
Bemessungsfrequenz [f]
50/60 Hz
Grenzwerte der BetriebsspannungTestkreis
196 - 456 V AC
Bemessungsfehlerstrom [IΔn]
100 mA
Empfindlichkeit
Pulsstromempfindlich
Erweiterte Sensitivität
umrichterfest
Bemessungsisolationsspannung [Ui]
440 V
Bemessungsstoßspannungsfestigkeit [Uimp]
4 (1,2/50μs) kV
Bemessungskurzschlussfestigkeit [Icn]
10 mit Vorsicherung kA
Stoßstromfestigkeit
5 kA (8/20 μs) stoßstromfest
Max. zulässige VorsicherungKurzschluss [gG/gL]
63 A
Max. zulässige VorsicherungÜberlast [gG/gL]
40 A
Bemessungsschaltvermögen / Bemessungsfehlerschaltvermögen [Im/ IΔm]
500 A
Lebensdauerelektrisch [Schaltspiele]
≧ 4000
Lebensdauermechanisch [Schaltspiele]
≧ 20000
Mechanisch
Kappen-Einbaumaß
45 mm
Gerätesockelmaß
80 mm
Einbaubreite
70 (4TE) mm
Montage
Schnelle Befestigung mit 2 Klinken für DIN-Schiene IEC/EN 60715
Schutzart
IP20, IP40 mit passendem Gehäuse
Klemmen oben und unten
Maul/Liftklemmen
Klemmenschutz
Berührungsschutz nach BGV A3, ÖVE-EN 6
Klemmquerschnitteindrähtig
1,5 - 35 mm2
Klemmquerschnittmehrdrähtig
2 x 16 mm2
Klemmenschrauben
M5 (mit geschlitzter Schraube nach EN ISO 4757-Z2, Pozidriv PZ2)
Anzugsdrehmoment der Klemmschrauben
2 - 2.4 Nm
Materialstärke Verschienung
0.8 - 2 mm
zulässiger Umgebungstemperaturbereich
-25 - +40 °C
zulässige Lager- bzw. Transporttemperatur
-35 - +60 °C
Klimafestigkeit
25-55°C/90-95% relative Luftfeuchte gemäß IEC 60068-2
Einbaulage
Nach Bedarf
Kontaktstellungsanzeige
rot / grün
Ausgelöstanzeige
weiß / blau

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
40 A
Verlustleistung pro Pol, stromabhängig [Pvid]
2.1 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
8.4 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+75 °C
Ab 40 °C verringert sich der max. zulässige Gleichstrom um 2,5% je 1 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Schutzschaltgeräte, Sicherungen (EG000020) / Fehlerstrom-Schutzschalter (EC000003)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Fehlerstromschutzeinrichtung / Fehlerstrom-Schutzschalter ([email protected] [AAB906014])
Polzahl
4
Bemessungsspannung
415 V
Bemessungsstrom
40 A
Bemessungsfehlerstrom
100 mA
Bemessungsisolationsspannung Ui
440 V
Bemessungsstoßspannungsfestigkeit Uimp
4 kV
Montageart
DIN-Schiene
Fehlerstrom-Typ
A
Selektiver-Typ
ja
Kurzzeitverzögerter Typ
nein
Kurzschlussfestigkeit (Icw)
10 kA
Stoßstromfestigkeit
5 kA
Frequenz
50/60 Hz
Zusatzeinrichtungen möglich
ja
Mit Verriegelungsvorrichtung
ja
Schutzart (IP)
IP20
Breite in Teilungseinheiten
4
Einbautiefe
70.5 mm
Umgebungstemperatur während des Betriebs
-25 - 40 °C
Verschmutzungsgrad
2
Anschließbarer Leiterquerschnitt mehrdrähtig
1.5 - 16 mm²
Anschließbarer Leiterquerschnitt eindrähtig
1.5 - 35 mm²

Abmessungen

Mas_PFIM

ETIM for 170460 Schutzschaltgeräte, Sicherungen (EC000003)
Merkmal Wert
Polzahl (EF001391) 4
Bemessungsspannung (EF000228) 415 V
Bemessungsstrom (EF000227) 40 A
Bemessungsfehlerstrom (EF002358) 0.1 A
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Montageart (EF000003) DIN-Schiene
Fehlerstrom-Typ (EF002560) A
Selektiver-Typ (EF002561) Ja
Kurzzeitverzögerter Typ (EF003604) Nein
Kurzschlussfestigkeit (Icw) (EF002562) 10 kA
Stoßstromfestigkeit (EF002564) 5 kA
Mit Verriegelungsvorrichtung (EF007385) Ja
Frequenz (EF005455) 50 Hz
Zusatzeinrichtungen möglich (EF008148) Ja
Schutzart (IP) (EF005474) IP20
Breite in Teilungseinheiten (EF002950) 4
Einbautiefe (EF000218) 70.5 mm
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Verschmutzungsgrad (EF002570) 2
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1.5 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1.5 mm²
Explosionsgeschützt (EF004663) Nein
