EATON - MOELLERKompakte Verteilerkästen BF-U-2/48-E 283052 Y7-283052 EATON ELECTRIC Unterputz Flachverteiler komplett, weiß, 24TE pro Reihe, 2 Reihe..

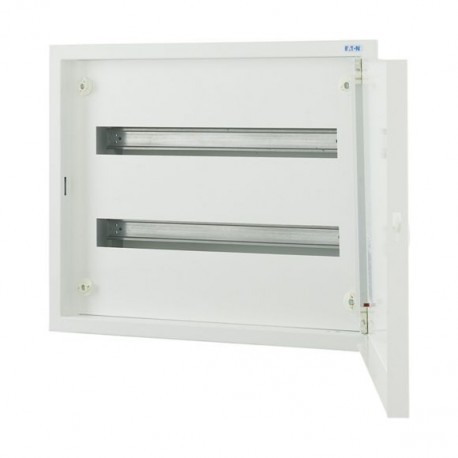

EATON - MOELLER BF-U-2/48-E 283052 Y7-283052 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BF-U-2/48-E 283052 Y7-283052 EATON ELECTRIC Unterputz Flachverteiler komplett, weiß, 24TE pro Reihe, 2 Reihe..

Artikel-Nr.: BF-U-2/48-E

Code: 283052

Katalog-Zahl: Y7-283052

Hersteller: EATON - MOELLER

Beschreibung:

Unterputz Flachverteiler komplett, weiß, 24TE pro Reihe, 2 Reihen, Ausführung E
BF-U-2/48-E
Eaton xComfort BF LV-Systeme Kleinverteiler Kompletter Unterputz-Flachverteiler, weiß, 24 SU pro Reihe, 2-reihig, Typ E
Komplett BF-U-./.. -E Unterputzverteiler, weiß RAL 9016, 24 Raumeinheiten pro Reihe, 2 Reihen, Höhe 470 mm, Breite 588 mm, Tiefe 136 mm, inkl. Tür mit Nockenschloss Profi Line, Frontplatten, Hutschienen-Montagerahmen und Neutral-/PE-Klemmen. Gehäuse: geschlossene Ausführung, inkl. Rückplatte, Rückplatte kann als Befestigungsebene verwendet werden, 2 Kabelverschraubungsplatteneinsätze für schlanke Verteiler mit einer Breite von 24 Raumeinheiten, oben, aussparbare Kabeleinführungsöffnungen an der Unterseite, Klemmen am Gehäuse vormontiert (kein Verlust von Raumeinheiten). Wandwanne mit Türrahmen, Rückplatte kann als Befestigungsebene verwendet werden, Kabeleinführungsöffnungen, die leicht auszuschlagen sind, 127 mm Tiefe, Klemmen am Gehäuse vormontiert (kein Verlust von Platzeinheiten), 4 seitliche Befestigungswinkel. Als Zubehör ist eine Stahlblechtür mit Nockenschloss im Lieferumfang enthalten, eine Stahlblechtür mit erweiterter Tiefe (z. B. für den Einbau von RMQ-Komponenten in die Tür erforderlich) (BFZ-OTR-./...) oder eine Stahlblechtür mit transparenter Blende (BFZ-OTT-./...) erhältlich. Abnehmbarer Hutschienen-Montagerahmen, für modulare Einbaugeräte 45 mm, 150 mm DIN-Sammelschienenabstand, Eaton-Leistungsschalter können in den Einbausatz integriert werden, eine universelle Montageplatte kann mit einem Einbausatz für Unterputzgehäuse (BFZ-U-ITMPL..) montiert werden. Elektrischer Kontakt für Metallfrontplatte mit spezieller Verriegelung am Gehäuse

Kategorien:

  • Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler
  • EATON - MOELLER > Kompakte Verteilerkästen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 183,53 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis
Der Lagerbestand beträgt heute. 2 Einheiten.

Mehr einheiten, standardlieferzeit: 5 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton xComfort BF Kleinverteiler
Katalognummer
283052
Produkt Länge/Tiefe
140 mm
Produkthöhe
480 mm
Produktbreite
600 mm
Produktgewicht
9.4 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
IEC/EN 61439-1
IEC/EN 61439-3
IEC/EN 62208
EAN
4015082830526
Modellcode
BF-U-2/48-E

Delivery program

Typ
Grundgerät Flat DBO Installationsverteiler
Anwendung
Innenräume (Aufstellungsort)
Farbe
weiß
Verkehrsweiß (RAL 9016)

Technical data - electrical

Nennspannung bei AC
690 V AC
Nennfrequenz der Kontakte
50 Hz / 60 Hz

Technical data - mechanical

Verschlusstyp
Sonstige
Gehäusematerial
Stahl
Breite in Anzahl der modularen Abstände
24
Montageart
Einbau (Putz)
Hohlwand und Unterputz
DIN-Schienen
Einbau
Hohlwand
Material
Stahlblech, pulverbeschichtet
Schutzart
IK07 (Schlagfestigkeit)
IP30
Anzahl der Modulteilungseinheiten je Reihe
24
Anzahl der Reihen
2
Anschlusstechnik
Schraub­­klemmen
PE- und N-Klemmennummer und Querschnitt
N: 2 x 25 mm² + 13 x 16 mm²
PE: 2 x 25 mm² + 13 x 16 mm²
Einbautiefe
127 mm
Einbauhöhe
420 mm
Einbaubreite
560 mm
Interne Tiefe
127 mm
Kabeleinf.position
Kabeleinführungen oben und unten
Abdck/Tür Farbe
weiß
Abdck./Tür Mod.
Geschlossen
Abdeckungs-/Türtyp
Tür
Einzel
Baugruppenträgertyp
Schienengerüst
Material Schutzabdeckung
Metall

Temperature-rise verification as per IEC 60890

Verlustleist. Umgeb. 35°C delta-T:20°C Obers. Einbau-Einzelgeh. (IEC 60890)
34 W
Verlustleist. Umgeb. 35°C delta-T:35°C Obers. Einbau-Einzelgeh. (IEC 60890)
69 W

Design verification as per IEC/EN 61439 - technical data

Details Umgebungsbetriebstemperatur
-5 °C - 40 °C

Design verification as per IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Nicht relevant für Innenraumaufstellung.
10.2.5 Heben
Gilt nicht für Gehäuse ohne Hebegeräte.
10.2.6 Schlagprüfung
IK07
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
IP30
10.4 Luft- und Kriechstrecken
Liegt in der Verantwortung des Schaltanlagenbauers.
10.5 Schutz gegen elektrischen Schlag
< 0,1 Ω; entspricht der Produktnorm.
10.6 Einbau von Betriebsmitteln
Liegt in der Verantwortung des Schaltanlagenbauers.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Ui = 415 V AC
10.9.3 Stoßspannungsfestigkeit
Gilt nicht für Grundgehäuse gemäß EN 62208.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Gilt nicht für Metallgehäuse.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Anforderungen der Produktnorm sind erfüllt.

Additional information

Merkmale
EMV-Ausführung
Erdungsklemmenblock
Neutralleiterklemmenblock
Ausstattung:
Frontschilder
Mauerwanne mit Türrahmen
DIN-Schienen-Montagerahmen
Schutz- und Neutralleiterklemmen
Tür mit Profi-Line Drehriegelverschluss
Funktionen
Basisgerät
Schutzklasse
Schutzklasse I (geerdet)
RAL-Nummer
9016
Besondere Merkmale
IP30 Schutzklasse I Stahlblech-Gehäuse weiß (RAL 9016)
Benutzt mit
Basisgerät
Installationsverteiler
BF – Flachverteilerschrank

ETIM for 283052 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000214)

MerkmalsnameMontageart (EF000003)
MerkmalswertUnterputz
MerkmalsnameAnzahl der Reihen (EF000266)
Merkmalswert2
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert24
MerkmalsnameArt der Abdeckung (EF000339)
MerkmalswertTür
MerkmalsnameAusführung Deckel (EF009212)
Merkmalswertgeschlossen
MerkmalsnameArt der Tür (EF004464)
MerkmalswertEV000426
MerkmalsnameTransparenter Deckel/Tür (EF006244)
MerkmalswertNein
MerkmalsnameSignaldurchlassende Tür (EF015941)
MerkmalswertNein
MerkmalsnameMit Schloss (EF006306)
MerkmalswertNein
MerkmalsnameArt der Schließung (EF004462)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertStahl
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert127 mm
MerkmalsnameEinbauhöhe (EF000332)
Merkmalswert420 mm
MerkmalsnameEinbaubreite (EF000846)
Merkmalswert560 mm
MerkmalsnameInnentiefe (EF001131)
Merkmalswert127 mm
MerkmalsnameErdungsklemmenblock (EF015776)
MerkmalswertJa
MerkmalsnameNeutralleiterklemmenblock (EF015777)
MerkmalswertJa
MerkmalsnameDIN-Schiene (EF001134)
MerkmalswertJa
MerkmalsnameMit Montageplatte (EF000118)
MerkmalswertNein
MerkmalsnameAnbaumöglichkeit (EF001088)
MerkmalswertNein
MerkmalsnameEMV-Ausführung (EF001062)
MerkmalswertJa
MerkmalsnameFarbe (EF000007)
Merkmalswertweiß
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert9016
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP30
MerkmalsnameHöhe (EF000040)
Merkmalswert480 mm
MerkmalsnameBreite (EF000008)
Merkmalswert600 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert140 mm
