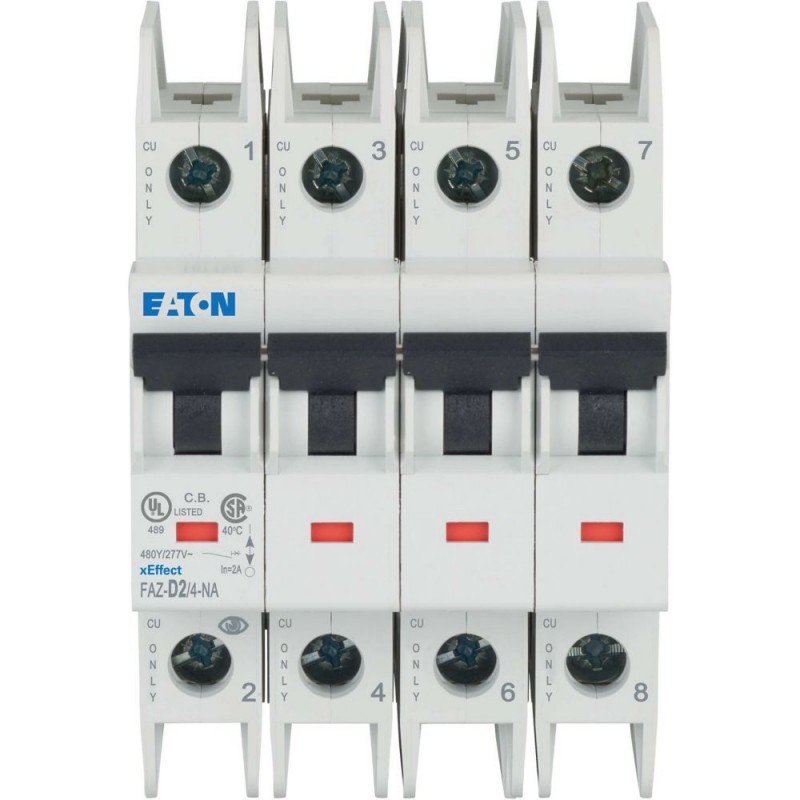

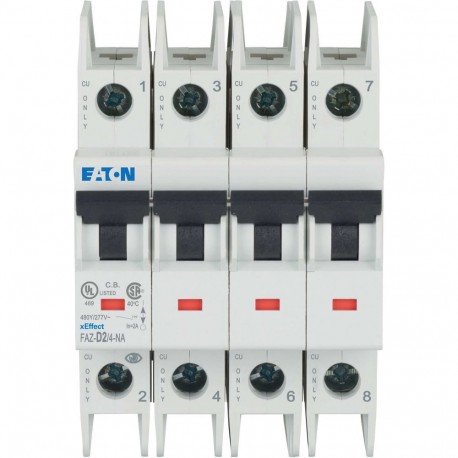

FAZ-D2/4-NA 190827 Y7-190827 EATON ELECTRIC Leitungsschutzschalter, D2, 4pole, NA Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

FAZ-D2/4-NA 190827 Y7-190827 EATON ELECTRIC Leitungsschutzschalter, D2, 4pole, NA

FAZ-D2/4-NA

190827

Y7-190827

EATON-MOELLER

Leitungsschutzschalter, D2, 4pole, NA

Int. Leistungsschalter FAZ-NA, 2A, 4P, D-Kurve

Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB. Leitungsschutzschalter (MCB), 2 A, 4p, Charakteristik: D, NA

Hochwertiger Leitungsschutzschalter, nach UL 489, CSA C22.2 Nr. 5 und auch IEC 60947-2 Norm, für Anwendungen, die für UL 1077 oder CSA C22.2 Nr. 235 zugelassen sind, Hilfsschalter und Spannungsauslösungen geeignet für nachträglichen Einbau, Kontaktstellungsanzeige rot - grün, einfache Montage auf Hutschiene, Schaltanlage für Nordamerika

Mehr Infos


Schutzschaltgeräte, Sicherungen > Leitungsschutzschalter

Modulare Schaltanlage - Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $454.53
Stückpreis: $454.53
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series xEffect - FAZ-NA, FAZ-RT MCB
Katalognummer
190827
Produkt Länge/Tiefe
105 mm
Produkthöhe
75.5 mm
Produktbreite
70.8 mm
Produktgewicht
0.492 kg
Einhaltung(en)
RoHS conform
Zertifikat(e)
North America (UL listed, CSA certified)
CSA-C22.2 No. 5-09
CSA (Class No. 1432-01)
IEC/EN 60947-2
Specially designed for North America, suitable as BCPD
UL 489
CE marking
UL (File No. E235139)
IEC 60947-2
CSA (File No. 204453)
UL (Category Control Number DIVQ)
UL 489, CSA C22.2 No. 5
EN45545-2
IEC 61373
EAN
4015081904747
Modellcode
FAZ-D2/4-NA

Lieferprogramm

Anwendung
Anzahl der Pole
4-polig
Anzahl der Pole (insgesamt)
4
Polzahl (geschützt)
4
Auslösecharakteristik
D
Auslösecharakteristik
D
Stromstärkewert
2 A
Typ
  • FAZ-NA
  • Leitungsschutzschalter

Technische Daten - elektrisch

Spannungsart
Wechselstrom
Betriebsspannung
277 V AC / 480 V AC
Nennspannung bei DC
60 VDC
Nennspannung (IEC/EN 60947-2)
415 V
Nennspannung (UL)
480Y/277 V
Bemessungsbetriebsspannung (Ue) - max
240 V
Bemessungsisolationsspan. (Ui)
440 V
Bemessungsstoßspannungsfestigkeit (Uimp)
4 kV
Bemessungsfrequenz - min
50 Hz
Bemessungsfrequenz - max.
60 Hz
Bemessungsschaltvermögen (IEC/EN 60947-2)
15 kA
Betriebsschaltvermögen
7.5 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (EN 60898) bei 400 V
15 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 230 V
10 kA
Bemessungskurzschlussausschaltvermögen (IEC 60947-2) bei 400 V
14 kA
Zulässige Vorsicherung – max
125 A gL/gG
Selektivitätsklasse
3
Überspannungskategorie
III
Verschmutzungsgrad
2
Lebensdauer, elektrisch
min. 6000 Abläufe (UL)
min. 1500 Abläufe
Energie-Einspeiserichtung
beliebig

Technische Daten - mechanisch

Rahmen
45 mm
Gehäusebreite
105 mm
Breite in Anzahl der modularen Abstände
4
Einbautiefe
60 mm
Einbaubreite je Pol
17,7 mm
Einbaubreite
17,7 mm
Einbaulage
beliebig
Montagemethode
Hutschiene IEC/EN 60715
Schutzart
IP20
IP20 (IEC)
IP40 (wenn montiert)
UL/CSA-Typ: -
Anschlussklemmen (oben und unten)
Liftklemme/Ringzunge
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – min
1 mm²
Anschließbarer Leiterquerschnitt (eindrähtige Ader) – max
25 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – min
1 mm²
Anschließbarer Leiterquerschnitt (mehrdrähtig) – max
25 mm²
Anschlusskapazität der Schraubklemmen für das Hauptkabel
10 mm² (2x)
Anschlusskapazität (Steuerkabel)
25 mm² (1x)
Klemmenschutz
Finger- und Berührungssicher, DGUV VS3, EN 50274
Farbe Kontaktstellungsanzeige
Rot/Grün
Anzugsdrehmoment
UL: 2,4 Nm (21 lb-in) für AWG 18 – AWG 12
UL: 4 Nm (36 lb-in) für AWG 6
Max. 2,4 Nm
UL: 2,8 Nm (25 lb-in) für AWG 10 – AWG 8
Lebensdauer, mechanisch
10.000 Schaltvorgänge

Technische Daten für den Bauartnachweis nach IEC/EN

Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
2 A
Verlustleistung pro Pol, stromabhängig
0 W
Verlustleistung statisch, stromunabhängig
0 W
Verlustleistungsabgabevermögen
0 W
Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
75 °C
Umgebungsbetriebstemperatur (UL) – min
-5 °C
Umgebungsbetriebstemperatur (UL) – max
40 °C

Bauartnachweis gemäß IEC/EN 61439

10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.2.7 Beschriftungen
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.6 Einbau von Betriebsmitteln
Unzutreffend, da die gesamten Schaltgeräte überprüft werden müssen.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Das Gerät erfüllt die Anforderungen, wenn die Informationen in der Montageanweisung (IL) beachtet werden.

Zusätzliche Informationen

Erforderl. Zubehör
Z-IHK-NA 113895
Energiebegrenzungsklasse
3
Merkmale
Zusatzeinrichtungen möglich
Ausstattung:
Z-IS/SPE-1TE 274418
Funktionen
Strombegrenzung-Leistungsschalter
Innenwiderstand bei Raumtemperatur (1-polig, 50 Hz)
260 mΩ
Besondere Merkmale
  • Hinweis zur Umgebungstemperatur: Ein Anstieg um 1 °C führt zu einer linearen Reduzierung der Strombelastbarkeit um 0,5 %
  • Auslösesignalkontakt für die nachträgliche Montage Z-NHK 248434
Geeignet für
Unterputzmontage
Benutzt mit
FAZ-XAA-NA110-415V AC 102036 (Arbeitsstromauslöser) FAZ-XAA-NA12-110 V AC 102037 (Arbeitsstromauslöser)
FAZ-NA
Leitungsschutzschalter

ETIM for 190827 Schutzschaltgeräte, Sicherungen (EC000042)
Merkmal Wert
Einbautiefe (EF000218) 60 mm
Auslösecharakteristik (EF000889) D
Polzahl (gesamt) (EF008618) 4
Anzahl der abgesicherten Pole (EF005548) 4
Bemessungsstrom (EF000227) 2 A
Bemessungsspannung (EF000228) 240 V
Bemessungsisolationsspannung Ui (EF001366) 440 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V (EF009556) 10 kA
Spannungsart (EF000187) AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V (EF009555) 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V (EF009557) 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V (EF009558) 14 kA
Frequenz (EF000416) 50 Hz
Verlustleistung (EF005387) 4.4 W
Energiebegrenzungsklasse (EF002568) 3
Unterputzmontage (EF007517) Ja
Mitschaltender Neutralleiter (EF005997) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Zusatzeinrichtungen möglich (EF008148) Ja
Breite in Teilungseinheiten (EF002950) 4
Schutzart (IP) (EF005474) IP20
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 1 mm²
Anschließbarer Leiterquerschnitt eindrähtig (EF007337) 1 mm²
Explosionsgeschützt (EF004663) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
FAZ-D2/4-NA Y7-190827 190827 EN_190783.pdf 80 Kbytes FAZ-D2/4-NA Y7-190827 190827 EN_190783.pdf
