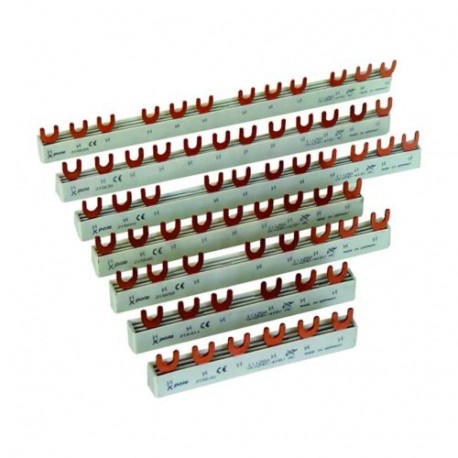

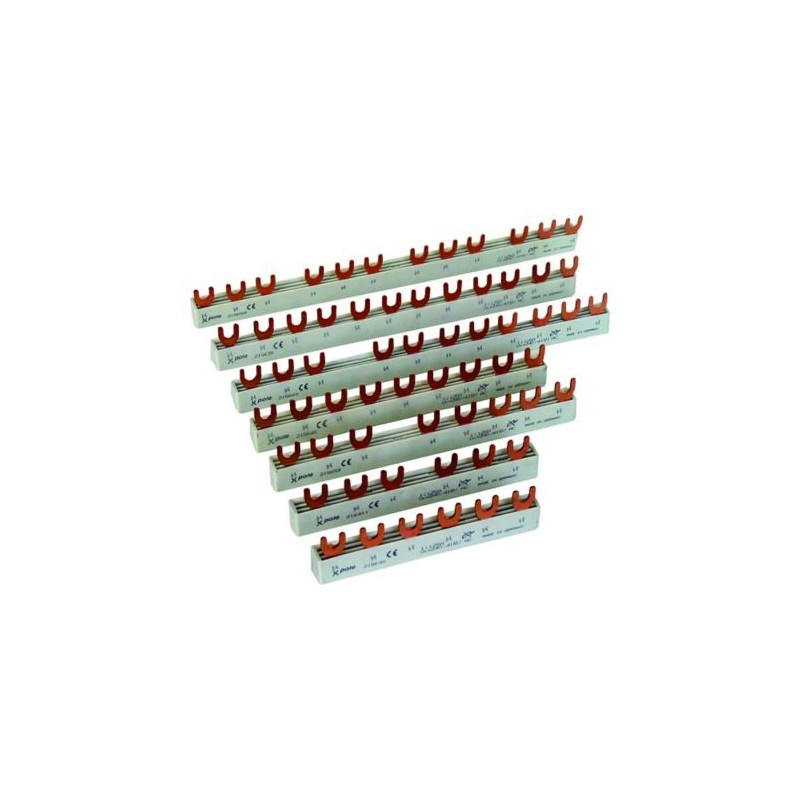

EVG-16/3PHAS/20MODUL 291474 Y7-291474 EATON ELECTRIC Phasenschiene, 3Ph, 16qmm, Gabel, 20TE Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

EVG-16/3PHAS/20MODUL 291474 Y7-291474 EATON ELECTRIC Phasenschiene, 3Ph, 16qmm, Gabel, 20TE

EVG-16/3PHAS/20MODUL

291474

Y7-291474

EATON-MOELLER

10

Phasenschiene, 3Ph, 16qmm, Gabel, 20TE

Kamm-Verbindung 3Fase, 20UM, 80A für PLS. CLS. PKN., PFIM, PFHM, NORDWESTPROVINZ

Eaton Moeller series xPole – Sammelschiene. EV Sammelschienen 3Ph., 20HP, 80A für PLS. CLS. PKN., PFIM, PFHM, PFNM

Stromschienen: Überschläge werden minimiert Verwendung von Endkappen ist nicht erforderlich Spart 30% der Montagezeit

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $373.00
Stückpreis: $37.30
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller series busbar
Katalognummer
291474
Produkt Länge/Tiefe
33 mm
Produkthöhe
10.4 mm
Produktbreite
350 mm
Produktgewicht
0.202 kg
Einhaltung(en)
RoHS conform
EAN
4015082914745
Modellcode
EVG-16/3PHAS/20MODUL

Produktspezifikationen

Typ
Merkmale
Isoliert
Art des Zubehörs/Ersatzteils
Sammelschiene für kombinierte Fehlerstrom-/Leistungsschalter
Sammelschiene für Fehlerstromschutzschalter
Sammelschiene für Leitungsschutzschalter
Elektrische Anschlussart
Gabel
Benutzt mit
EVG
Verschienung
Bemessungsstoßspannung
4 KV
Bemessungsdauerstrom (Iu)
80 A
Geeignet für Anzahl Geräte
9
Anzahl der Pole
3-polig
Farbe
Sonstige
Bemessungskurzzeitstromfestigkeit (Icw)
0 kA
Querschnitt
16 mm²
Anzahl der modularen Abstände
20
Anzahl der Phasen
3
Teilungsabmessungen
0 mm
Bemessungsbetriebsspannung (Ue) - max
415 V
Bedingter Bemessungskurzschlussstrom (lq)
25 kA
Funktionen
Verschienung
Geeignet für
6 Geräte

ETIM for 291474 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 3
Polzahl (EF001391) 3
Geeignet für Anzahl Geräte (EF007241) 9
Teilungsmaß (EF007504) 0 mm
Querschnitt (EF000649) 16 mm²
Länge (EF001438) 33 mm
Zuschneidbar (EF015250) Nein
Breite in Teilungseinheiten (EF002950) 20
Bemessungsdauerstrom Iu (EF001389) 80 A
Ausführung des elektrischen Anschlusses (EF003961) Gabel
Isoliert (EF000019) Ja
Bemessungsstoßspannung (EF002993) 4 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 25 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 415 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0 kA
Geeignet für Geräte mit N-Leiter (EF007218) Nein
Geeignet für Geräte mit Hilfsschalter (EF007217) Nein
Farbe (EF000007) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EVG-16/3PHAS/20MODUL Y7-291474 291474 DE_291474.pdf 241 Kbytes EVG-16/3PHAS/20MODUL Y7-291474 291474 DE_291474.pdf
