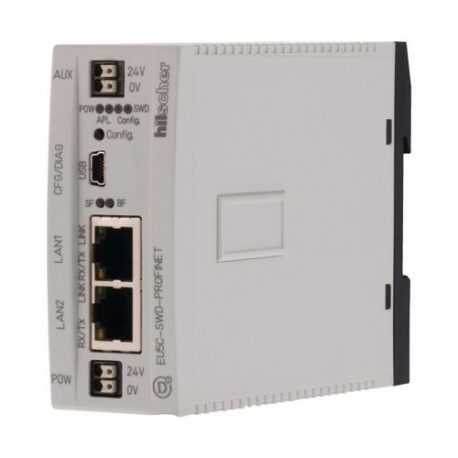

EU5C-SWD-PROFINET

170124

EATON-MOELLER

Gateway SWDT, PROFINET; Bis zu 99 module

EU5C-SWD-PROFINET

SWD-Gateway, 99 SWD-Teilnehmer an Profinet

Mehr Infos


Industriesteuerungen SPS > Feldbus, Dez. Peripherie - Kommunikations-Modul

Smartwire Darwin

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $547.40
Stückpreis: $547.40

Menge Preis
1+$547.40
2+$531.40
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

Mehr Infos



SWD-Gateway, 99 SWD-Teilnehmer an Profinet
SmartWire-DT Gateway zum Anschluss von bis zu 99 SmartWire-DT Teilnehmer an das Industrial Ethernet und für die Versorgung der SWD- Teilnehmer und Schaltgeräte. Der Anschluss an PROFINET als PROFINET I/O-Device erfolgt über den integrierten 100 MBit Ethernet Switch als Slave. Das Gateway verfügt über eine separate USB-Diagnose-Schnittstelle.

Lieferprogramm

Sortiment
SmartWire-DT Koordinatoren
Funktion
zum Anschluss an den Feldbus PROFINET als PROFINET IO-Device
Kurzbeschreibung
Anbindung des Kommunikationssystems SmartWire-DT an industrielle Feldbussysteme. Versorgung der SWD-Teilnehmer und Schaltgeräte
Beschreibung
SmartWire-DT Gateway zum Anschluss von bis zu 99 SmartWire-DT Teilnehmer an das Industrial Ethernet und für die Versorgung der SWD-Teilnehmer und Schaltgeräte.
Der Anschluss an PROFINET als PROFINET I/O-Device erfolgt über den integrierten 100 MBit Ethernet Switch als Slave.
Das Gateway verfügt über eine separate USB-Diagnose-Schnittstelle (Mini-USB).
Zubehör
Anschluss von bis zu 99 SWD-Teilnehmern

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 61131-2
ZulassungenApprobationen
UL
CSA
Abmessungen (B x H x T)
35 x 90 x 124 mm
Gewicht
0.16 kg
Montage
Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)
Einbaulage
Nach Bedarf
Mechanische Umgebungsbedingungen
Schutzart (IEC/EN 60529, EN50178, VBG 4)
IP20
Schwingungen (IEC/EN 61131-2:2008)konstante Amplitude 3,5 mm
5 - 9 Hz
Schwingungen (IEC/EN 61131-2:2008)konstante Beschleunigung 1 g
9 - 150 Hz
Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms
9 Schocks
Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]
50 mm
freier Fall, verpackt (IEC/EN 60068-2-32)
1 m
Elektromagnetische Verträglichkeit (EMV)
Überspannungskategorie
II
Verschmutzungsgrad
2
Elektrostatische Entladung (IEC/EN 61131-2:2008)Luftentladung (Level 3)
8 kV
Elektrostatische Entladung (IEC/EN 61131-2:2008)Kontaktentladung (Level 2)
4 kV
Elektromagnetische Felder (IEC/EN 61131-2:2008)80 - 1000 MHz
10 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)1.4 - 2 GHz
3 V/m
Elektromagnetische Felder (IEC/EN 61131-2:2008)2 - 2.7 GHz
1 V/m
Funkentstörung
EN 55011 Klasse A
Burst (IEC/EN 61131-2:2008, Level 3)Versorgungsleitung
2 kV
Burst (IEC/EN 61131-2:2008, Level 3)Feldbusleitung
1 kV
Burst (IEC/EN 61131-2:2008, Level 3)SmartWire-DT Leitung
1 kV
Surge (IEC/EN 61131-2:2008, Level 1)Versorgungsleitung
0.5 kV
Einströmung (IEC/EN 61131-2:2008, Level 3)
10 V
Betriebsbedingungen
Klimatische UmgebungsbedingungenKlimafestigkeit
nach IEC 60068-2
Klimatische UmgebungsbedingungenUmgebungstemperaturBetrieb [ϑ]
-25 - +55 °C
Klimatische UmgebungsbedingungenUmgebungstemperaturLagerung [ϑ]
-40 - +70 °C
Atmosphärische Bedingungenrelative Luftfeuchte, nicht betauend (IEC/EN 60068-2-30)
5 - 95 %
Atmosphärische BedingungenLuftdruck (Betrieb)
795 - 1080 hPa
Versorgungsspannung UAux
Bemessungsbetriebsspannung [UAux]
24 V DC (-15/+20%) V
Restwelligkeit der Eingangsspannung
≦ 5 %
Verpolungsschutz
ja
max. Strom [Imax]
3 A
Kurzschlussfestigkeit
nein, externe Absicherung FAZ Z3
Verlustleistung [P]
typ. 1 W
Potentialtrennung
nein
Bemessungsbetriebsspannung der 24-V-DC-Teilnehmer
typ. UAux- 0.2 V
Versorgungsspannung UPow
Versorgungsspannung [UPow]
24 V DC (-15/+20%) V
Restwelligkeit der Eingangsspannung
≦ 5 %
Verpolungsschutz
ja
Bemessungsstrom [I]
0.7 A
überlastsicher
ja
Einschaltstrom und Dauer
44 A/2 ms A
Verlustleistung bei 24 V DC
4.4 W
Potentialtrennung zwischen UPowund 15-V-SmartWire-DT Versorgungsspannung
nein
Überbrückung von Spannungseinbrüchen
10 ms
Wiederholrate
1 s
Statusanzeige
ja LED
SmartWire-DT Versorgungsspannung
Bemessungsbetriebsspannung [Ue]
14,5 ± 3 % V
max. Strom [Imax]
0.7 A
Kurzschlussfestigkeit
ja
Anschluss Versorgungsspannungen
Anschlussart
Push-In-Klemmen
eindrähtig
0.2 - 1.5 mm2
feindrähtig mit Aderendhülse
0.25 - 1.5 mm2
UL/CSA ein- oder mehrdrähtig
24 - 16 AWG
SmartWire-DT Netzwerk
Teilnehmertyp
SmartWire-DT Master
Anzahl SmartWire-DT Teilnehmer
99
Baudrate
125
250 kBd
Statusanzeige
SmartWire-DT Master-LED: rot/grün
Konfigurations-LED: rot/grün
Anschlüsse
Stiftleiste, 8-polig
Anschlussstecker
Flachstecker SWD4-8MF2
Feldbusschnittstelle
Teilnehmertyp
PROFINET IO Device
Protokoll
PROFINET
Eingangsdaten, max.
800 Byte
Ausgangsdaten, max.
642 Byte
BaudrateBaudrate
100 MBit/s
Teilnehmeradresse
IP
Adresseinstellung
viaPROFINET
Statusanzeige Schnittstelle [mehrfarbig]
APL, SF, BF, LINK, RX/TX LED
Anschlusstechnik Feldbus
2 x RJ45 (2-Kanal Switch)
galvanische Trennung
ja
Technische Daten im Blätterkatalog
Weitere Technische Daten (Blätterkatalog)
Hinweise
Werden Schütze mit einer Gesamtstromaufnahme > 3 A angeschlossen, muss ein Powerfeed-Modul EU5C-SWD-PF1/2 eingesetzt werden.
Werden SWD-Module mit einer Gesamtstromaufnahme > 0,7 A angeschlossen, muss ein Powerfeed-Modul EU5C-SWD-PF2 eingesetzt werden.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Schutzart
IP20
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Anforderungen der Produktnorm sind erfüllt.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Industriesteuerungen SPS (EG000024) / Feldbus, Dez. Peripherie - Kommunikations-Modul (EC001604)
Elektro-, Automatisierungs- und Prozessleittechnik / Steuerung / Feldbus, Dezentrale Peripherie / Feldbus, Dez. Peripherie - Kommunikations-Modul ([email protected] [BAA073013])
Versorgungsspannung bei AC 50 Hz
0 - 0 V
Versorgungsspannung bei AC 60 Hz
0 - 0 V
Versorgungsspannung bei DC
20.4 - 28.8 V
Spannungsart der Versorgungsspannung
DC
Unterstützt Protokoll für TCP/IP
nein
Unterstützt Protokoll für PROFIBUS
nein
Unterstützt Protokoll für CAN
nein
Unterstützt Protokoll für INTERBUS
nein
Unterstützt Protokoll für ASI
nein
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für MODBUS
nein
Unterstützt Protokoll für Data-Highway
nein
Unterstützt Protokoll für DeviceNet
nein
Unterstützt Protokoll für SUCONET
nein
Unterstützt Protokoll für LON
nein
Unterstützt Protokoll für SERCOS
nein
Unterstützt Protokoll für PROFINET IO
ja
Unterstützt Protokoll für PROFINET CBA
nein
Unterstützt Protokoll für Foundation Fieldbus
nein
Unterstützt Protokoll für EtherNet/IP
nein
Unterstützt Protokoll für AS-Interface Safety at Work
nein
Unterstützt Protokoll für DeviceNet Safety
nein
Unterstützt Protokoll für INTERBUS-Safety
nein
Unterstützt Protokoll für PROFIsafe
nein
Unterstützt Protokoll für SafetyBUS p
nein
Unterstützt Protokoll für sonstige Bussysteme
nein
Funkstandard Bluetooth
nein
Funkstandard WLAN 802.11
nein
Funkstandard GPRS
nein
Funkstandard GSM
nein
Funkstandard UMTS
nein
IO-Link Master
nein
Systemkomponente
ja
Schutzart (IP)
IP20
Mit Potenzialtrennung
nein
Feldbusanschluss über seperaten Buskoppler möglich
nein
Tragschienenmontage möglich
ja
Wand-/Direktmontage möglich
ja
Fronteinbau möglich
nein
Rack-Montage möglich
nein
Geeignet für Sicherheitsfunktionen
ja
Kategorie nach EN 954-1
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Zugehöriges Betriebsmittel (Ex ia)
nein
Zugehöriges Betriebsmittel (Ex ib)
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne
Breite
35 mm
Höhe
90 mm
Tiefe
127 mm

Approbationen

UL File No.
E221530
UL Category Control No.
NRQA
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, CSA certified
Specially designed for North America
No
Current Limiting Circuit-Breaker
No

Abmessungen

2723DIM-1
SmartWire-DT Gateways

Datasheet - PDF
