EEB2 226104 EATON ELECTRIC Einschaltstrombegrenzer, 1-phasig, Ie 2 A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

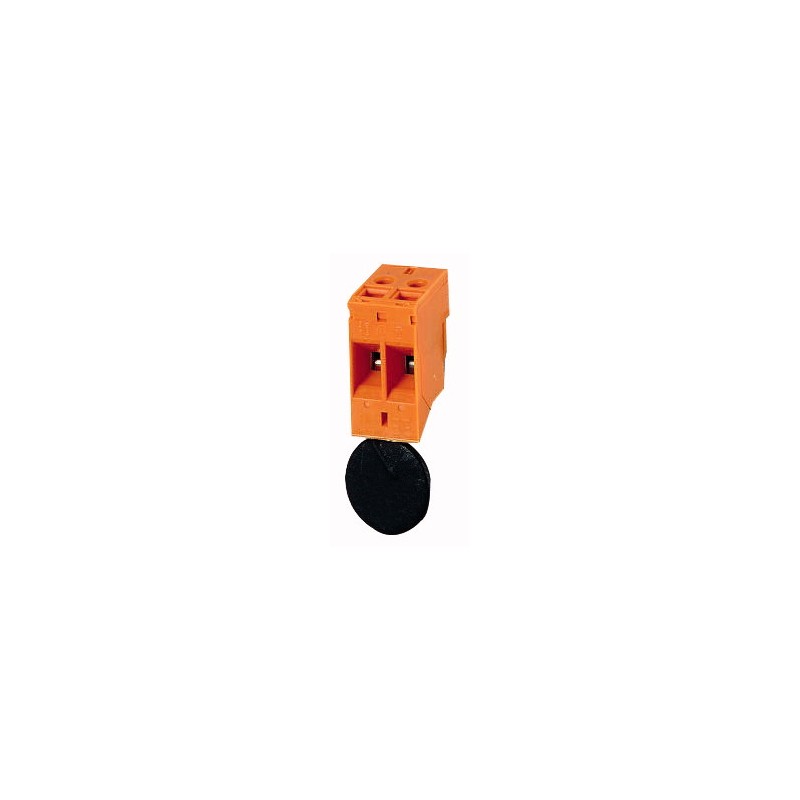

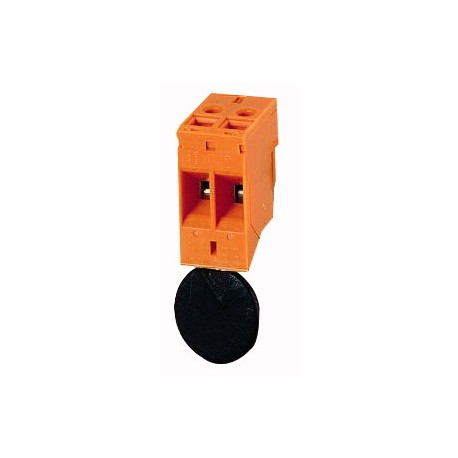

EEB2 226104 EATON ELECTRIC Einschaltstrombegrenzer, 1-phasig, Ie 2 A

EEB2

226104

EATON-MOELLER

Einschaltstrombegrenzer, 1-phasig, Ie= 2 A

Anlaufstrombegrenzer; Monophasisch; Ie=2 A

Einschaltstrombegrenzer für einphasige Transformatoren der STI-Serie, STZ, ET Primärstrom In 2,0 A

Mehr Infos


Niederspannungsschaltgeräte > Strombegrenzer

Transformer

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Einschaltstrombegrenzer, 1-phasig, Ie= 2 A
Einschaltstrombegrenzer für Einphasentransformatoren der Baureihe STI,STZ,ET Primärstrom In 2,0 A

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Einschaltstrombegrenzer
Primärstrom [IN]
2 A
verwendbar für
STI
STZ
Cu-Zahl
0,00 kg
Hinweise

Primärstrom: Leistungsschild des Transformators oder rechnerisch

einphasig: IN= SN/(UNprimx η)

dreiphasig: IN= SN/(√3 UNprimx η)

SN= Nennleistung des Transformators

UNprim= primäre Nennspannung des Transformators

η = Wirkungsgrad (aus Tabelle Technische Daten)

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
1.8 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Strombegrenzer (EC000239)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Leistungsschalter, Leistungstrennschalter (NS) / Strombegrenzer ([email protected] [AKF014013])
Max. Scheinleistung
0 VA
Montageart
sonstige
Bedingter Bemessungskurzschlussstrom Iq
0 kA
Bemessungsdauerstrom Iu
2 A
Kurzschlussstrombegrenzer
nein

ETIM for 226104 Niederspannungsschaltgeräte (EC000239)
Merkmal Wert
Max. Scheinleistung (EF008258) 0 VA
Montageart (EF000003) Direktanbau
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 0 kA
Bemessungsdauerstrom Iu (EF001389) 2 A
Kurzschlussstrombegrenzer (EF007333) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON CONTROL TRANSFORMES EN.pdf 4 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
EEB2 EEB2 226104 DE_226104.pdf 181 Kbytes EEB2 EEB2 226104 DE_226104.pdf
