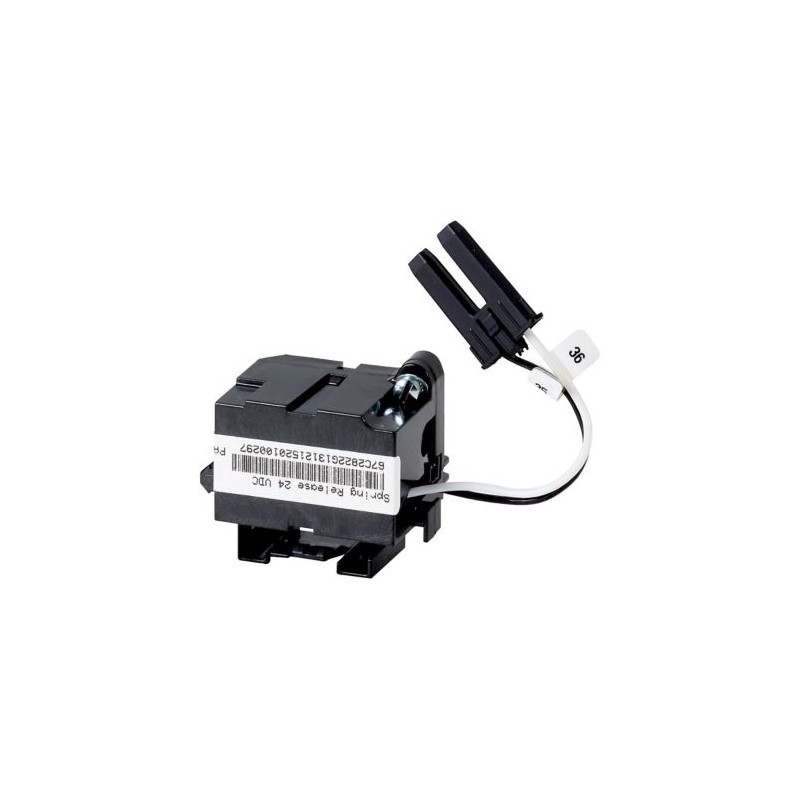

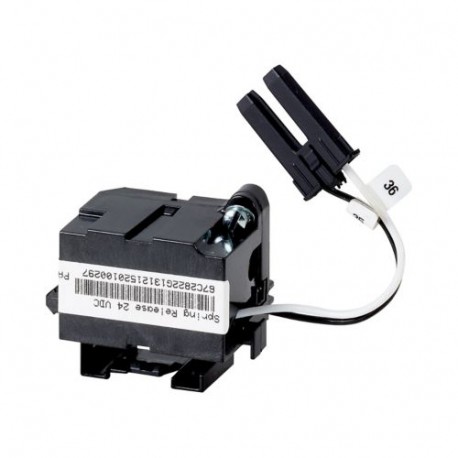

+IZMX-SR60DC 124067 EATON MOELLER Einschaltmagnet, 60VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

+IZMX-SR60DC 124067 EATON MOELLER Einschaltmagnet, 60VDC

+IZMX-SR60DC

124067

EATON - MOELLER

Verfügbar

Schiff am heute

Einschaltmagnet, 60VDC

Mehr Infos


Leitungsschutzschalter Sicherungsautomat Schutzschalter

Eingestellte Produkte oder niedrige Zitat

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

* Dieser Artikel ist veraltet. Bitte fordern Sie uns ein Angebot, für uns zu überprüfen Einheiten stehen zur Verfügung oder Sie bieten eine Alternative Produkt.


Verwandte Produkte

Mehr Infos



Lieferprogramm
Sortiment
  Zusatzausrüstung
Zubehör
  Fernschalten
Zubehör
  Einschaltmagnet

  Kombinierbar mit einem Arbeiststromauslöser und einem Unterspannungsauslöser.
maximale Schalthäufigkeit
Einschaltungen/Minute 3

  ist begrenzt auf 3/min bedingt durch den hohen Anzugsstrom innerhalb von 35ms.
Bitte beachten - die Schalthäufigkeit des Schalters = 60/h
Bemessungssteuerspeisespannung
UsV60 V DC
Arbeitsbereich
x UsFaktor0,85 - 1,1
max.Anzugsstrom (35ms)
InA7.84
max. Anzugsleistung (35ms)
AC/DCVA/W540
Gesamtschaltzeit des Leistungsschalters
@ Us=100%ms35
verwendbar für
  IZMX16..., IZMX40...
INX16..., INX40...
Hinweise

Für Dauerbefehl geeignet (100% ED)

Der Einschaltbefehl kann erst angenommen werden, wenn der Schalter in AUS einschaltbereit ist. Wenn z.B. ein 100% ED Signal am Einschaltmagnet ansteht und die Schalterverriegelung wird dann erst aufgehoben, schaltet der Schalter nicht EIN. Dies kann jedoch automatisch sicher gestellt werden durch die Reihenschaltung mit einem LCS-Hilfsschalter.

Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis

Betriebsumgebungstemperatur min.
 °C-25
Betriebsumgebungstemperatur max.
 °C70
Technische Daten nach ETIM 6.0
Bemessungssteuerspeisespannung Us bei AC 50 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei AC 60 Hz
 V0 - 0
Bemessungssteuerspeisespannung Us bei DC
 V60 - 60
Spannungsart zur Betätigung
  DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches
 A0
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches
 A0
Ausführung des elektrischen Anschlusses
  Flachsteckanschluss
Anzahl der Kontakte als Schließer
  0
Anzahl der Kontakte als Öffner
  0
Anzahl der Kontakte als Wechsler
  0
Geeignet für Leistungsschalter
  ja
Geeignet für Lastschalter
  ja
Geeignet für Motorschutzschalter
  nein
Geeignet für Überlastrelais
  nein
