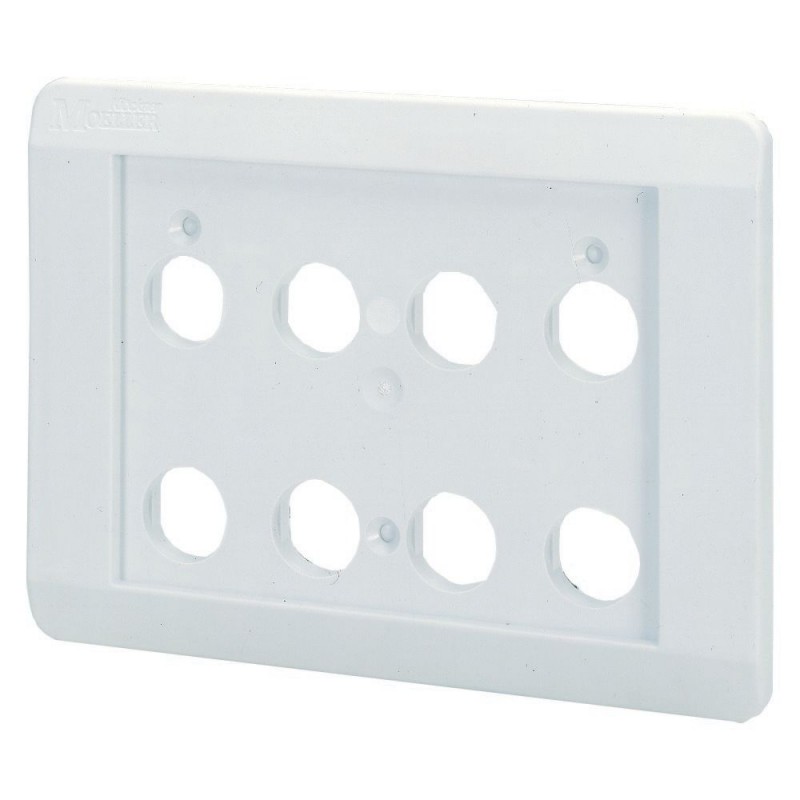

E8 054423 Y7-54423 EATON ELECTRIC Einbautableau, grau, 8 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E8 054423 Y7-54423 EATON ELECTRIC Einbautableau, grau, 8 Einbaustellen

E8

054423

Y7-54423

EATON-MOELLER

Einbautableau, grau, 8 Einbaustellen

8-Loch-Einbautastatur Grau Für RMQ16

Unterputzplatte, Einzelgerät, Anzahl der Plätze: 8, Schutzart: IP65, Farbe Farbe Gehäuseabdeckung lichtgrau (RAL 7035), Anschluss an SmartWire-DT: nein, für konventionelle Verdrahtung

Mehr Infos


Niederspannungsschaltgeräte > Einbauplatte für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Einbautableau, grau, 8 Einbaustellen
Einbautableau, Einzelgerät, Einbaustellen: 8, Schutzart: IP65, Farbe Farbe Gehäusedeckel hellgrau (RAL 7035), Anbindung an SmartWire-DT: nein, für konventionelle Verdrahtung

Lieferprogramm

Sortiment
Zusatzausrüstung
Zubehör
Kapselung
Grundfunktion Zubehör
Einbauplatten
für konventionelle Verdrahtung
Einbaustellen
8 Anzahl
Farbe
Gehäusedeckel hellgrau (RAL 7035)
Einzelgerät/Komplettgerät
Einzelgerät
Schutzart
IP65
Anbindung an SmartWire-DT
nein
Hinweise

Nicht belegte Einbaustellen sind mit Abdeckplatten zu verschließen.

Jede belegte Einbaustelle ist mit einer Trägerplatte zu unterlegen.

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+60 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht zutreffend.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Einbauplatte für Befehlsgeräte (EC000201)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Einbauplatte für Befehlsgeräte (ecl@ss13-27-37-12-03 [ACO025016])
Breite
136 mm
Höhe
100 mm
Werkstoff
Kunststoff
Anzahl der Befehlsstellen
8
Durchmesser Öffnungen
16 mm
Farbe
grau
Schutzart (IP)
IP65
Schutzart (NEMA)
1

Approbationen

Product Standards
IEC/EN 60947-5; UL 508; CSA-C22.2 No. 14-05; CE marking
UL File No.
E29184
UL Category Control No.
NKCR
CSA File No.
46552
CSA Class No.
3211-03
North America Certification
UL listed, CSA certified
Degree of Protection
UL/CSA Type 1

ETIM for 054423 Niederspannungsschaltgeräte (EC000201)
Merkmal Wert
Breite (EF000008) 136 mm
Höhe (EF000040) 100 mm
Werkstoff (EF002169) Kunststoff
Anzahl der Befehlsstellen (EF001372) 8
Durchmesser Öffnungen (EF000243) 16 mm
Farbe (EF000007) grau
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 1
