EATON - MOELLERHilfskontroll- und SignalelementeM22-E4 216545 Y7-216545 EATON ELECTRIC Einbautableau, 4 Einbaustellen

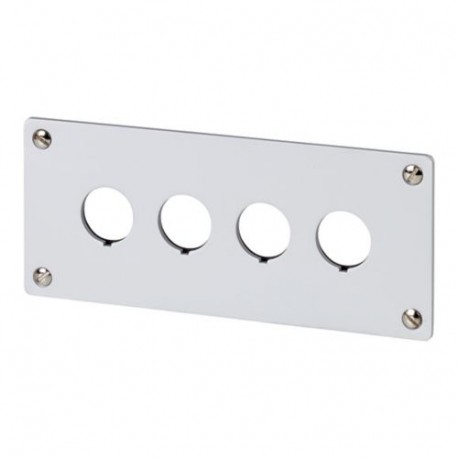

EATON - MOELLER M22-E4 216545 Y7-216545 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-E4 216545 Y7-216545 EATON ELECTRIC Einbautableau, 4 Einbaustellen

Artikel-Nr.: M22-E4

Code: 216545

Katalog-Zahl: Y7-216545

Hersteller: EATON - MOELLER

Beschreibung:

Einbautableau, 4 Einbaustellen
M22-E4-KARTON
Eaton Moeller® series M22 Einbauplatte, 4 Einbaustellen
Unterputzplatte, Anzahl der Plätze: 4, Schutzart: IP65, Farbe grau, Farbe RAL Wert: RAL 7035, Anschluss an SmartWire-DT: nein, Bei vertikaler Anordnung keine Beschriftungsschilder möglich, Schutzart nur in Verbindung mit passendem Gehäuse und korrekter Montage., Aluminium hell eloxiert, inkl. M22-XE...

Kategorien:

  • Niederspannungsschaltgeräte > Einbauplatte für Befehlsgeräte
  • EATON - MOELLER > Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON - MOELLER

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 20,12 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 5 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbauplatte
Katalognummer
216545
Produkt Länge/Tiefe
3 mm
Produkthöhe
72 mm
Produktbreite
171 mm
Produktgewicht
0.161 kg
Zertifikat(e)
CE
CSA Class No.: 3211-03
IEC/EN 60947-5
UL File No.: E29184
CSA-C22.2 No. 94-91
CSA File No.: 012528
UL 508
CSA
CSA-C22.2 No. 14-05
UL
UL Category Control No.: NKCR
EAN
4015082165451
Modellcode
M22-E4

Features & Functions

Farbe
Grau
Material
Aluminum
Einbaustellen
4
RAL-Nummer
7035

General

Schutzart
IP65
Nur in Verbindung mit einem geeigneten Gehäuse und korrekter Montage
NEMA 4X, 13
Öffnungsdurchmesser
22 mm
Typ
Aufbaugehäuse

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216545 Niederspannungsschaltgeräte (EC000201)

MerkmalsnameBreite (EF000008)
Merkmalswert171 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert72 mm
MerkmalsnameWerkstoff (EF002169)
MerkmalswertAluminium
MerkmalsnameAnzahl der Befehlsstellen (EF001372)
Merkmalswert4
MerkmalsnameDurchmesser Öffnungen (EF000243)
Merkmalswert22 mm
MerkmalsnameFarbe (EF000007)
Merkmalswertgrau
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswert4X, 13

DATASHEET - PDF

Titel
Größe
Typ
M22-E4 Y7-216545 216545 DE_216523.pdf
1 Mbytes
PDF EATON COMMAND INDICATION EN
24 Mbytes
PDF CATALOGUE EATON EN
38 Mbytes
