> EATON - MOELLER>Hilfskontroll- und Signalelemente >M22-E3 216544 Y7-216544 ELECTRIC Einbautableau, 3 Einbaustellen
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

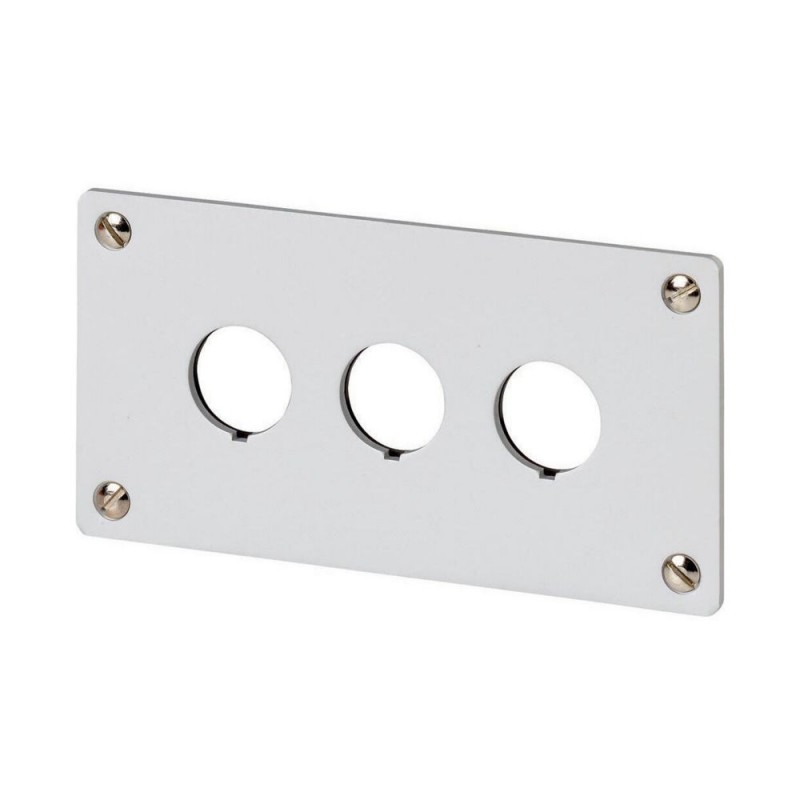

M22-E3 216544 Y7-216544 EATON ELECTRIC Einbautableau, 3 Einbaustellen Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-E3 216544 Y7-216544 EATON ELECTRIC Einbautableau, 3 Einbaustellen

M22-E3

216544

Y7-216544

EATON-MOELLER

5

Einbautableau, 3 Einbaustellen

M22-E3-KARTON

Eaton Moeller® series M22 Einbauplatte, 3 Einbaustellen

Unterputzplatte, Anzahl der Plätze: 3, Schutzart: IP65, Farbe grau, Farbe RAL Wert: RAL 7035, Anschluss an SmartWire-DT: nein, Bei vertikaler Anordnung keine Beschriftungsschilder möglich, Schutzart nur in Verbindung mit einem geeigneten Gehäuse und korrekter Montage., Aluminium hell eloxiert, inkl. M22-XE...

Mehr Infos


Niederspannungsschaltgeräte > Einbauplatte für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $112.83
Stückpreis: $22.57
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

OFT ZUSAMMEN GEKAUFT

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbauplatte
Katalognummer
216544
Produkt Länge/Tiefe
3 mm
Produkthöhe
72 mm
Produktbreite
138 mm
Produktgewicht
0.099 kg
Einhaltung(en)
CE-Kennzeichnung
Zertifikat(e)
CSA Std. C22.2 No. 14-05
CSA Std. C22.2 No. 94-91
IEC 60947-5
EN 60947-5
UL 508
VDE
CSA
CSA Class No.: 3211-03
CSA-C22.2 No. 94-91
UL Category Control No.: NKCR
CSA File No.: 012528
CSA-C22.2 No. 14-05
IEC/EN 60947-5
UL
UL File No.: E29184
CE
EAN
4015082165444
Modellcode
M22-E3

Features & Functions

Farbe
Grau
Material
Aluminum
Einbaustellen
3
RAL-Nummer
7035

General

Schutzart
IP65
Nur in Verbindung mit einem geeigneten Gehäuse und korrekter Montage
NEMA 4X, 13
Öffnungsdurchmesser
22 mm
Typ
Aufbaugehäuse

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Communication

Anbindung an SmartWire-DT
Nein

Contacts

Kraft für Zwangsöffnung - min
0 N

Design verification

Geräteverlustleistung, stromabhängig pvid
0 W
Verlustleistungskapazität Pdiss
0 W
Verlustleistung pro Pol, stromabhängig, Pvid
0 W
Bemessungsbetriebsstrom zur Verlustleistungsangabe (In)
0 A
Statische Verlustleistung, stromunabhängig PVS
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Nicht anwendbar.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 216544 Niederspannungsschaltgeräte (EC000201)
Merkmal Wert
Breite (EF000008) 138 mm
Höhe (EF000040) 72 mm
Werkstoff (EF002169) Aluminium
Anzahl der Befehlsstellen (EF001372) 3
Durchmesser Öffnungen (EF000243) 22 mm
Farbe (EF000007) grau
Schutzart (IP) (EF005474) IP65
Schutzart (NEMA) (EF011959) 4X, 13

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22-E3 Y7-216544 216544 DE_216523.pdf 1 Mbytes M22-E3 Y7-216544 216544 DE_216523.pdf
