> EATON - MOELLER>LSI-R12P-NF4-LD 281909 ELECTRIC Ind.Sensor, DC, 12 Redondo, Plas.
Vorheriges Produkt Nächstes Produkt

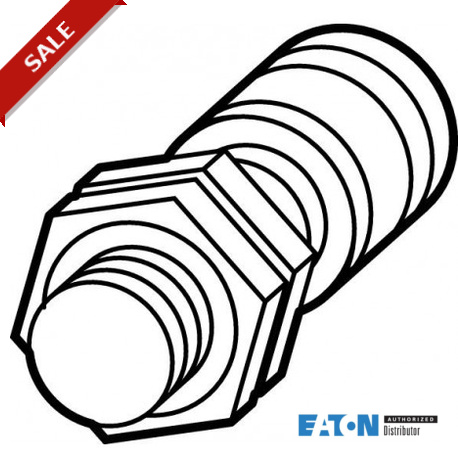

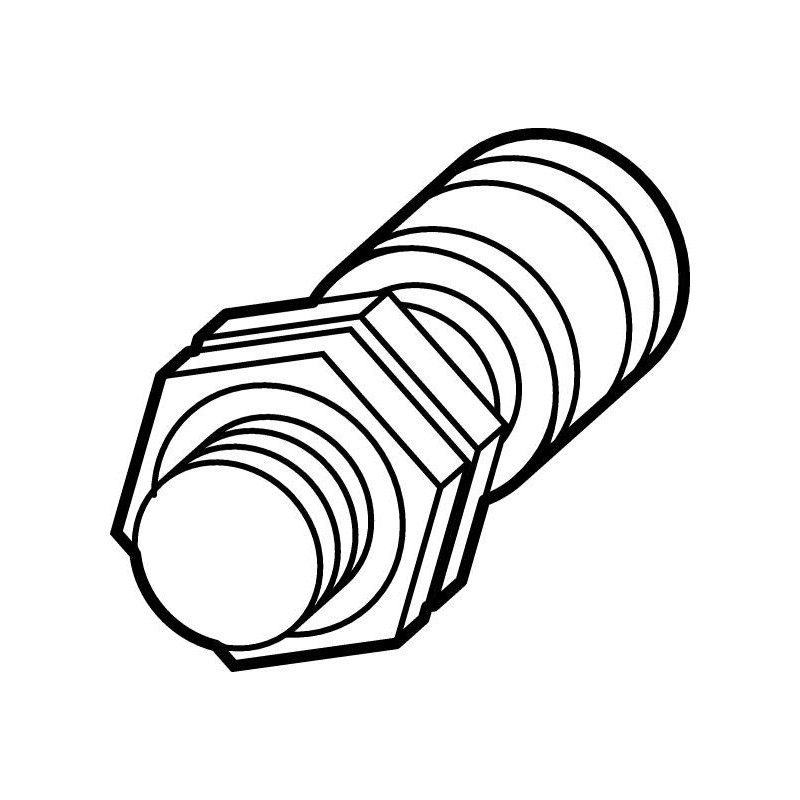

LSI-R12P-NF4-LD 281909 EATON ELECTRIC Ind.Sensor, DC, 12 Redondo, Plas. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

LSI-R12P-NF4-LD 281909 EATON ELECTRIC Ind.Sensor, DC, 12 Redondo, Plas.

LSI-R12P-NF4-LD

281909

EATON-MOELLER

Ind.Sensor, DC, 12 Redondo, Plas.

Mehr Infos


Home > EATON - MOELLER

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Lieferprogramm
Spannungsart
 Gleichspannung
Kontaktbestückung
 S = Schließer W = Wechsler P = programmierbar als Öffner oder Schließer S
Bemessungsschaltabstand
 Sn mm 4
Bemessungsbetriebsspannung
 Ue V DC 10 - 30
Bemessungsbetriebsstrom
 Ie mA 200
Bauform
 mm M12 x 1
Gehäuse
 Kunststoff
Klemmemanschluss
 2 m Anschlussleitung
Einbauart in Metall
 nicht bündig
Hinweise

Alle LSI-…D verfügen über eine LED-Funktionsanzeige und Schutzfunktion gegen:

  • Kurzschluss
  • Überlast
  • Verpolung
  • Drahtbruch

Anschlussschema nach IEC/EN 60947-5-2,

3-Draht-Gleichspannungs-Ausführung:

Technische Daten
Allgemeines
Normen und Bestimmungen
 IEC/EN 60947-5-2
Umgebungstemperatur
 25 - 70
Schutzart
 IP67
Kennwerte
Bemessungsschaltabstand
 Sn mm 4
Reproduzierbarkeit von Sn
 % < 2
Temperaturdrift von Sn
 % < 10
Schalthysterese von Sn
 % < 15
Bemessungsbetriebsspannung
 Ue V DC 10 - 30
Restwelligkeit von Ue
 % 10
Betriebsstrom in geschaltetem Zustand bei 24 V DC
 Ib mA < 15
max. Schaltfrequenz (ohmsche Last)
 Ie mA < 200
Spannungsfall bei Ie
 Ud V < 1.8
Bereitschaftsverzögerung
 tv ms < 50
Schaltfrequenz bei ohmscher Last
 f Hz 2000
Reststrom durch die Last im gesperrten Zustand bei 230 V AC bzw. 24 V DC
 Ir mA < 0.1
Anzeige Schaltzustand
 LED gelb
Hinweise


UL-File: E244290

Bemessungsschaltabstand Sn[mm] bei LSI

Entsprechend den Normen bezieht sich der Bemessungsschaltabstand Snauf eine Messsteuerfahne aus St 37 mit 1 mm Dicke und den Abmessungen B x H.

LSI…R: B x H = Gerätedurchmesser

LSI…Q: B x H = Kantenlänge

  • Abweichungen in Art, Größe und Form des sich nähernden Metalls
  • Umgebungstemperatur
  • unterschiedliche Legierungen

Exemplarstreuung

Korrekturfaktoren bei LSI:
Baustahl St 37 1.0 x Sn
Chrom-Nickel ca. 0.9 x Sn
Messing ca. 0.5 x Sn
Aluminium ca. 0.45 x Sn
Kupfer ca. 0.4 x Sn
Stahlblech verzinkt ca. 0.85 x Sn
Edelstahl je nach Legierung 1.0 - 0.1 x Sn

Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Betriebsumgebungstemperatur min.
 °C 25
Betriebsumgebungstemperatur max.
 °C 70
Abmessungen
