EASY819-DC-RC 256269 0004520956 EATON ELECTRIC Steuerrelais, 24VDC, 12DI(4AI), 6DO-Relais, Display, Uhr, erw..

0/5 - 0 Opiniones

Artikel-Nr.: EASY819-DC-RC

Code: 256269

Katalog-Zahl: 0004520956

Hersteller: EATON-MOELLER

Beschreibung:

Steuerrelais, 24VDC, 12DI(4AI), 6DO-Relais, Display, Uhr, erweiterbar, easyNet

Mehr Infos

Kategorien
Industriesteuerungen SPS > Logikmodul

EASY programmierbare Relais und MFD-Anzeigen

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

Mehr Infos

▲

Steuerrelais, 24VDC, 12DI(4AI), 6DO-Relais, Display, Uhr, erweiterbar, easyNet

Erweiterbares elektronisches Steuerrelais, Bemessungsbetriebsspannung 24VDC, 12 Digitaleingänge 24VDC, 4 Eingänge als Analogeingänge nutzbar, 6 Relaisausgänge, Tastatur, LCD-Display, Zeitschaltuhr, Bussystem easyNet on board, easyLink, erweiterbar mit digitalen Ein- und Ausgängen, erweiterbar zu den Bussystemen AS-Interface / PROFIBUS-DP / CANopen / DeviceNet, individuelle Beschriftung des Steuerrelais durch die Beschriftungssoftware Labeleditor, Auslieferung des Steuerrelais mit Anwenderprogramm möglich

Lieferprogramm

Grundfunktion

easy800 (erweiterbar, easyNet)

Beschreibung

erweiterbar: Digital-/Analog-Ein-/Ausgänge und Bussysteme AS-Interface, PROFIBUS-DP, CANopen®, DeviceNet
Bussystem easyNet on Board
individuelle Laserbeschriftung oder Auslieferung mit Anwenderprogramm möglich mit Produkt EASY-COMBINATION (Artikel-Nr. 2010781)

Eingänge

digital

davon analog nutzbar

Ausgänge

Ausgänge Anzahl

Relais: 6

Ausgänge

6 Anzahl

weitere Merkmale

Echtzeituhr

✔

Display + Tastatur

✔

Erweiterungen

erweiterbar
vernetzbar (easyNet)

Versorgungsspannung

24 V DC

Software

EASY-SOFT-PRO

Technische Daten

Allgemeines

Normen und Bestimmungen

EN 55011, EN 55022, IEC/EN 61000-4, IEC 60068-2-6, IEC 60068-2-27

Approbationen

CSA
UL
EAC

Abmessungen (B x H x T)

107.5 x 90 x 72 (6 TE) mm

Gewicht

0.3 kg

Montage

Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit Befestigungswinkeln ZB4-101-GF1 (Zubehör)

Anschlussquerschnitte

eindrähtig

0.2 - 4 (AWG 22 - 12) mm²

feindrähtig mit Aderendhülse

0.2 - 2.5 (AWG 22 - 12) mm²

Schlitzschraubendreher

0.8 x 3.5 mm

max. Anzugsdrehmoment

0.6 Nm

Klimatische Umgebungsbedingungen

Betriebsumgebungstemperatur

nach IEC 60068-2-1, -25 - +55 °C

Betauung

Betauung durch geeignete Maßnahmen verhindern

LCD-Anzeige (sicher lesbar)

0 - 55 °C

Lagerung [ϑ]

nach IEC 60068-2-1, -2, -14
-40 - +70 °C

relative Luftfeuchte

nach IEC 60068-2-30, IEC 60068-2-78
5 - 95 %

Luftdruck (Betrieb)

795 - 1080 hPa

Mechanische Umgebungsbedingungen

Schutzart (IEC/EN 60529, EN50178, VBG 4)

IP20

Schwingungen

nach IEC 60068-2-6
konstante Amplitude 0.15 mm: 10 - 57
konstante Beschleunigung 2 g: 57 - 150 Hz

Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms

18 Schocks

Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]

50 mm

freier Fall, verpackt (IEC/EN 60068-2-32)

1 m

Einbaulage

Vertikal oder horizontal

Elektromagnetische Verträglichkeit (EMV)

Überspannungskategorie/Verschmutzungsgrad

III/2

Elektrostatische Entladung (ESD)angewandte Norm

nach IEC EN 61000-4-2

Elektrostatische Entladung (ESD)Luftentladung

8 kV

Elektrostatische Entladung (ESD)Kontaktentladung

6 kV

elektromagnetische Felder (RFI), nach IEC EN 61000-4-3

0.8 - 1.0 GHz: 10
1.4 - 2 GHz: 3
2.0 - 2.7 GHz: 1 V/m

Funkentstörung

EN 55011 Klasse B

Burst Impulse

nach IEC/EN 61000-4-4 kV

energiereiche Impulse (Surge)

nach IEC/EN 61000-4-5
1 kV (Versorgungsleitungen symmetrisch)

Einströmung nach IEC/EN 61000-4-6

10 V

Isolationsfestigkeit

Bemessung der Luft- und Kriechstrecken

EN 50178, UL 508, CSA C22.2, No. 142

Isolationsfestigkeit

EN 50178

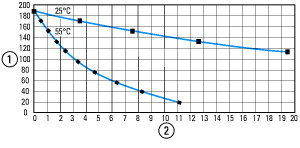

Pufferung der Echtzeituhr

① Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
② Betriebsdauer (Jahre)

Genauigkeit der Echtzeituhr zu den Eingängen

typ. ± 2 (± 0.2 h⁄Jahr) s/Tag

je nach Umgebungstemperatur sind Schwankungen bis zu ± 5 s/Tag (± 0.5 h⁄Jahr) möglich

Wiederholgenauigkeit der Zeitrelais

Genauigkeit der Zeitrelais (vom Wert)

± 0.02 %

AuflösungBereich „S”

5 ms

AuflösungBereich „M:S”

1 s

AuflösungBereich „H:M”

1 min

Remanenzspeicher

Schreibzyklen Remanenzspeicher (mindestens)

10¹²(Lese-/Schreibzyklen)

Spannungsversorgung

Bemessungsbetriebsspannung [U_e]

24 DC (-15/+20%) V

Zulässiger Bereich [U_e]

20.4 - 28.8 V DC

Restwelligkeit

≦ 5 %

Verpolungsschutz

Eingangsstrom

140 mA bei U_e

Spannungseinbrüche

≤ nach IEC 61131-2
≤ 20 ms

Sicherung

≧ 1A (T) A

Verlustleistung [P]

typ. 3.4 W

Digital-Eingänge 24 V DC

Anzahl

Eingänge als Analogeingänge nutzbar

4 (I7, I8, I11, I12)

Zustandsanzeige

LCD-Display

Potentialtrennung

zur Spannungsversorgung: nein
gegeneinander: nein
zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein
zu easyLink: nein
zu easyNet: ja

Bemessungsbetriebsspannung [U_e]

24 V DC

Eingangsspannung

Zustand 0: ≦ 5 (I1 - I6, I9, I10, ≦ 8 (I7, I8, I11, I12)
Zustand 1: ≧ 15 (I1 - I6, I9, I10), ≧ 8 (I7, I8, I11, I12) V DC

Eingangsstrom bei Zustand 1

I1 - I6, I9, I10: 3.3 (bei 24 V DC)
I7, I8, I11, I12: 2.2 (bei 24 V DC) mA

Verzögerungszeit

20 (0 -> 1/1 -> 0, Entprellung EIN)
typ. 0.025 (0 -> 1/1 -> 0, Entprellung AUS, I1 - I4)
typ. 0.25 (0 -> 1/1 -> 0, Entprellung AUS, I5, I6, I9, I10)
typ. 0.15 (0 -> 1/1 -> 0, Entprellung AUS, I7, I8, I11, I12) ms

Leitungslänge

100 (ungeschirmt) m

FrequenzzählerAnzahl

4 (I1, I2, I3, I4)

FrequenzzählerZählfrequenz

≦ 5 kHz

FrequenzzählerImpulsform

Rechteck

FrequenzzählerPuls-Pausenverhältnis

1:1

FrequenzzählerLeitungslänge

≦ 20 (geschirmt) m

InkrementalwertzählerAnzahl Zähleingänge

2 (I1 + I2, I3 + I4)

InkrementalwertzählerZählfrequenz

≦ 3 kHz

InkrementalwertzählerImpulsform

Rechteck

InkrementalwertzählerSignalversatz

90°

InkrementalwertzählerPuls-Pausenverhältnis

1:1

Schnelle ZähleingängeAnzahl

4 (I1, I2, I3, I4)

Schnelle ZähleingängeLeitungslänge

≦ 20 (geschirmt) m

Schnelle ZähleingängeZählfrequenz

≦ 5 kHz

Schnelle ZähleingängeImpulsform

Rechteck

Schnelle ZähleingängePuls-Pausenverhältnis

1:1

Digital-Eingänge 24 V AC

Zustandsanzeige

LCD-Display

Analog-Eingänge

Anzahl

4 (I7, I8, I11, I12)

Potentialtrennung

zur Spannungsversorgung: nein
gegeneinander: nein
zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein
zu easyLink: nein
zu easyNet: ja

Eingangsart

DC-Spannung

Signalbereich

0 - 10 V DC

Auflösung

0.01 V analog
0.01 V digital
10 Bit (Wert 0 - 1023)

Eingangsimpedanz

11.2 kΩ

Genauigkeit vom IST-Wertzwei Geräte der Serie

± 3 %

Genauigkeit vom IST-Wertinnerhalb eines Gerätes

± 2, (I7, I8, I11, I12) ± 0.12 V %

Konvertierungszeit analog/digital

jeder CPU-Zyklus ms

Eingangsstrom

< 1 mA

Leitungslänge

≦ 30, geschirmt m

Relais-Ausgänge

Anzahl

Ausgänge in Gruppen zu

Parallelschaltung von Ausgängen zur Leistungserhöhung

nicht zulässig

Absicherung eines Ausgangsrelais

Leitungsschutzschalter B16 oder Sicherung 8 A (T)

Potentialtrennung

zur Spannungsversorgung: ja
zu den Eingängen: ja
gegeneinander: ja
zur Schnittstelle: ja
zu easyLink: ja
zu easyNet: ja
Sichere Trennung nach EN 50178: 300 V AC
Basisisolierung: 600 V AC

Lebensdauer, mechanisch [Schaltspiele]

10 x 10⁶

Strombahnenkonventioneller thermischer Strom (10 A UL)

8 A

Strombahnenempfohlen für Last 12 V AC/DC

> 500 mA

Strombahnenkurzschlussfest cos ϕ = 1, Charakteristik B16 bei 600 A

16 A

Strombahnenkurzschlussfest cos ϕ = 0.5 bis 0.7; Charakteristik B16 bei 900 A

16 A

StrombahnenBemessungsstoßspannungsfestigkeit U_impKontakt-Spule

6 kV

StrombahnenBemessungsbetriebsspannung [U_e]

250 V AC

Bemessungsisolationsspannung [U_i]

250 V AC

Sichere Trennung nach EN 50178

300 zwischen Spule und Kontakt
300 zwischen zwei Kontakten V AC

EinschaltvermögenAC-15, 250 V AC, 3 A (600 S/h) [Schaltspiele]

300000

EinschaltvermögenDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Schaltspiele]

200000

AusschaltvermögenAC-15, 250 V AC, 3 A (600 S/h) [Schaltspiele]

300000

AusschaltvermögenDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Schaltspiele]

200000

Glühlampenlast1000 W bei 230/240 V AC [Schaltspiele]

25000

Glühlampenlast500 W bei 115/120 V AC [Schaltspiele]

25000

LeuchtstofflampenlastLeuchtstofflampenlast 10 x 58 W bei 230/240 V ACmit elektrischem Vorschaltgerät [Schaltspiele]

25000

LeuchtstofflampenlastLeuchtstofflampenlast 10 x 58 W bei 230/240 V ACunkompensiert [Schaltspiele]

25000

LeuchtstofflampenlastLeuchtstofflampenlast 1 x 58 W bei 230/240 V AC konventionell kompensiert [Schaltspiele]

25000

Schaltfrequenzmechanische Schaltspiele

10 x 10⁶

SchaltfrequenzSchaltfrequenz

10 Hz

Schaltfrequenzohmsche Last/Lampenlast

2 Hz

Schaltfrequenzinduktive Last

0.5 Hz

UL/CSADauerstrom bei 240 V AC

10 A

UL/CSADauerstrom bei 24 V DC

8 A

UL/CSAACControl Circuit Rating Codes (Gebrauchskategorie)

B 300 Light Pilot Duty

UL/CSAACmax. Bemessungsbetriebsspannung

300 V AC

UL/CSAACmax. thermischer Dauerstrom cos ϕ = 1 bei B 300

5 A

UL/CSAACmax. Ein-/Ausschaltscheinleistung (Make/Break) cos ϕ = 1 bei B 300

3600/360 VA

UL/CSADCControl Circuit Rating Codes (Gebrauchskategorie)

R 300 Light Pilot Duty

UL/CSADCmax. Bemessungsbetriebsspannung

300 V DC

UL/CSADCmax. thermischer Dauerstrom bei R 300

1 A

UL/CSADCmax. Ein-/Ausschaltscheinleistung (Make/Break) bei R 300

28/28 VA

Versorgungsspannung U_Aux

Verlustleistung [P]

3.4 W

Netzwerk easyNet

Datenübertragungsrate/Entfernung

1000 kBit/s, 6 m
500 kBit/s, 25 m
250 kBit/s, 40 m
125 kBit/s, 300 m
50 kBit/s, 300 m
20 kBit/s, 700 m
10 kBit/s, 1000 m
Längen ab 40 m sind nur mit Leitungen mit verstärktem Querschnitt und Abschlussadapter erreichbar.

Potentialtrennung

zur Spannungsversorgung POW: ja
zu den Eingängen: ja
zu den Ausgängen: ja
zu easyLink: ja
zur Schnittstelle: ja

Busabschluss (erster und letzter Teilnehmer)

Anschlusstechnik

RJ45, 8-polig

Leitungsquerschnitt

bis 1000 m, < 16 mΩ/m: 1,5 (AWG: 16)
bis 600 m, < 26 mΩ/m: 0,75 - 0,8 (AWG: 18)
bis 600 m, < 26 mΩ/m: 0,5 - 0,6 (AWG: 20, 19)
bis 400 m, < 40 mΩ/m: 0,34 - 0,5 (AWG: 22, 21, 20)
bis 250 m, < 60 mΩ/m: 0,25 - 0,34 (AWG: 23, 22)
bis 175 m, < 70 mΩ/m: 0,13 (AWG: 26)
bis 40 m, < 140 mΩ/m: 1,5 (AWG: 16)

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Verlustleistung statisch, stromunabhängig [P_vs]

3.4 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+55 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
