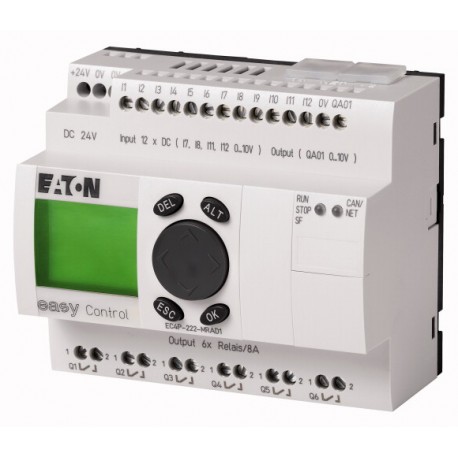

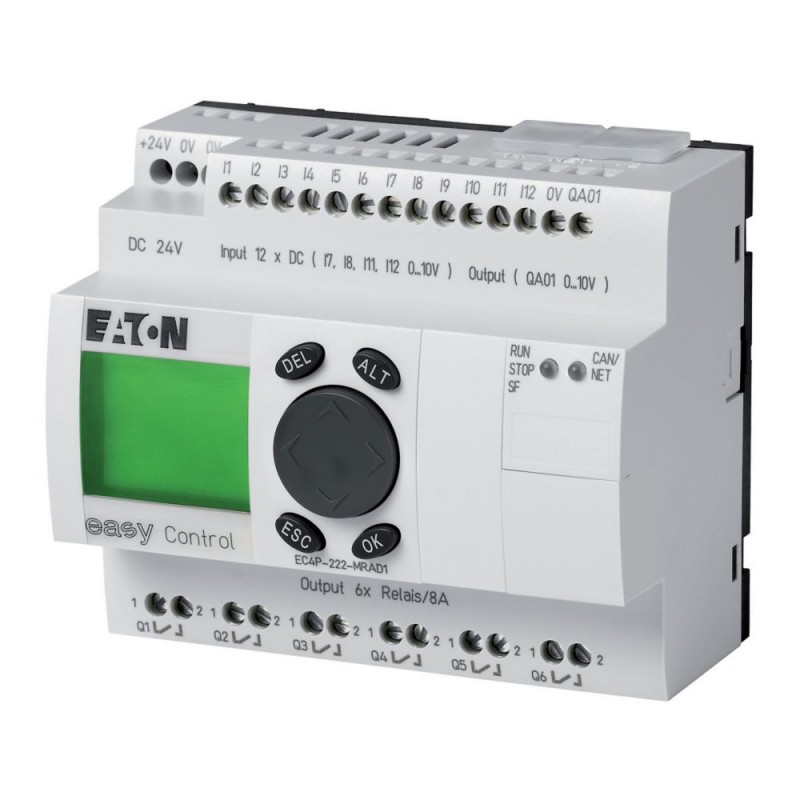

EC4P-222-MRAD1 106405 0004519738 EATON ELECTRIC Kompaktsteuerung EC4P mit Display, 24VDC, 12DI (davon 4AI), ..

Name: EC4P-222-MRAD1 106405 0004519738 EATON ELECTRIC Kompaktsteuerung EC4P mit Display, 24VDC, 12DI (davon 4AI), ..
Brand: EATON-MOELLER
SKU: ETN106405
Availability: Discontinued

0/5 - 0 Opiniones

Artikel-Nr.: EC4P-222-MRAD1

Code: 106405

Katalog-Zahl: 0004519738

Hersteller: EATON-MOELLER

Beschreibung:

Kompaktsteuerung EC4P mit Display, 24VDC, 12DI (davon 4AI), 6DO(R), 1AO, Ethernet, CAN

EC4P-222-MRAD1

Kompakte Steuerung für kleine und mittlere Automatisierungsaufgaben, Programmierung nach IEC 61131 (CoDeSys), die Ethernet-Schnittstelle und die serielle Schnittstelle (EC4p-222-Typen) dienen der Programmierung, der Kommunikation über UDP und Modbus sowie der Anbindung von OPC-Clients

Mehr Infos

Kategorien
Industriesteuerungen SPS > SPS-Geräteset

EC4P-Steuerungen

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Related products

▲

Bestseller

▲

Mehr Infos

▲

Kompaktsteuerung EC4P mit Display, 24VDC, 12DI (davon 4AI), 6DO(R), 1AO, Ethernet, CAN

Kompaktsteuerung für kleine und mittlere Automatisierungsaufgaben, Programmierung nach IEC 61131 (CoDeSys), Die Ethernet-Schnittstelle (EC4P-222-Typen) und die serielle Schnittstelle dienen der Programmierung, der Kommunikation über UDP und Modbus sowie der Anbindung von OPC Clients

Lieferprogramm

erweiterbar: Ein-/Ausgänge und Bussysteme
individuelle Laser-Beschriftung mit EC4-COMBINATION-* möglich

Beschreibung

easyNet/CANopen® und Ethernet on board

Eingänge

digital

davon analog nutzbar

Ausgänge

Relais 10 A (UL)

analog

weitere Merkmale

Display + Tastatur

✓

Versorgungsspannung

24 V DC

Technische Daten

Allgemeines

Abmessungen (B x H x T)

107.5 x 90 x 72 ohne/79 mit Adapter für MCC (6 TE) mm

Gewicht

0.3 kg

Montage

Hutschiene IEC/EN 60715, 35 mm oder Schraubmontage mit 3 Befestigungswinkeln ZB4-101-GF1 (Zubehör)

Anschlussquerschnitte

eindrähtig

0.2 - 4 (AWG 22 - 12) mm²

feindrähtig mit Aderendhülse

0.2 - 2.5 (AWG 22 - 12) mm²

Schlitzschraubendreher

0.8 x 3.5 mm

max. Anzugsdrehmoment

0.6 Nm

Klimatische Umgebungsbedingungen

Betriebsumgebungstemperatur

-25 - +55, Kälte nach IEC 60068-2-1, Wärme nach IEC 60068-2-2 °C

Betauung

Betauung durch geeignete Maßnahmen verhindern

LCD-Anzeige (sicher lesbar)

0 - 55 °C

Lagerung [ϑ]

-40 - +70 °C

relative Luftfeuchte, keine Betauung (IEC/EN 60068-2-30)

5 - 95 %

Luftdruck (Betrieb)

1080 - 1080 hPa

Mechanische Umgebungsbedingungen

Schutzart (IEC/EN 60529, EN50178, VBG 4)

IP20

Schwingungen (IEC/EN 60068-2-6)konstante Amplitude 0.15 mm

10 - 57 Hz

Schwingungen (IEC/EN 60068-2-6)konstante Beschleunigung 2 g

57 - 150 Hz

Schockfestigkeit (IEC/EN 60068-2-27) Halbsinus 15 g/11 ms

18 Schocks

Kippfallen (IEC/EN 60068-2-31) [Fallhöhe]

50 mm

freier Fall, verpackt (IEC/EN 60068-2-32)

1 m

Einbaulage

Vertikal oder horizontal

Elektromagnetische Verträglichkeit (EMV)

Überspannungskategorie/Verschmutzungsgrad

II/2

Elektrostatische Entladung (ESD)angewandte Norm

IEC/EN 61000-4-2, Level 3

Elektrostatische Entladung (ESD)Luftentladung

8 kV

Elektrostatische Entladung (ESD)Kontaktentladung

6 kV

elektromagnetische Felder (RFI), nach IEC EN 61000-4-3

10 V/m

Funkentstörung

EN 55011 Klasse B, EN 55022 Klasse B

Burst Impulse

IEC/EN 61000-4-4, Level 3 kV

Burst ImpulseVersorgungsleitung

2 kV

Burst ImpulseSignalleitungen

2 kV

energiereiche Impulse (Surge)

2 kV (Versorgungsleitungen symmetrisch, EASY...AC)
0.5 kV (Versorgungsleitungen symmetrisch, EASY...DC)
nach IEC/EN 61000-4-5

Einströmung nach IEC/EN 61000-4-6

10 V

Isolationsfestigkeit

Bemessung der Luft- und Kriechstrecken

EN 50178, UL 508, CSA C22.2, No. 142

Isolationsfestigkeit

EN 50178

Pufferung der Echtzeituhr

① Pufferzeit (Stunden) bei voll aufgeladenem Superkondensator
② Betriebsdauer (Jahre)

Genauigkeit der Echtzeituhr

typ. ± 5 (± 0.5 h⁄Jahr) s/Tag

Remanenzspeicher

Schreibzyklen Remanenzspeicher (mindestens)

10000000000 (10¹⁰) (Lese-⁄Schreibzyklen)

Spannungsversorgung

Bemessungsbetriebsspannung [U_e]

24 DC (-15/+20%) V

Zulässiger Bereich [U_e]

20.4 - 28.8 V DC

Restwelligkeit

≦ 5 %

Eingangsstrom

typ. 140 mA bei U_e

Spannungseinbrüche

≤ 10
(IEC/EN 61131-2) ms

Verlustleistung [P]

typ. 3.4 W

CPU

Prozessor

Infineon XC161

SpeicherProgrammcode/Daten

256/14 Segmente à 16 KB kByte

SpeicherMerker/Retaindaten

16/4/4/8 kByte

Zykluszeit für 1 k Anweisungen (Bit, Byte)

< 0.3 ms

Schnittstellen

PRG-Schnittstelle RS232Datenübertragungsrate

4.8, 9.6, 19.2, 38.4, 57.6, 115.2 (Zeichenformat: 8 Bit Daten, keine Parität, 1 Stoppbit) kBit/s

PRG-Schnittstelle RS232Anschlusstechnik

RJ45-Buchse

PRG-Schnittstelle RS232galvanische Trennung

keine

PRG-Schnittstelle RS232Betriebsart MasterDatenübertragungsrate

0.3, 0.6, 1.2, 2.4, 4.8, 9.6, 19.2, 38.4, 57.6 kBit/s

PRG-Schnittstelle RS232Betriebsart MasterZeichenformate

8E1, 8O1, 8N1, 8N2, 7E2, 7O2, 7N2, 7E1

PRG-Schnittstelle RS232Betriebsart MasterAnzahl der Sendebyte in einem Block

190 Byte

PRG-Schnittstelle RS232Betriebsart MasterAnzahl der Empfangsbyte in einem Block

190 Byte

EthernetDatenübertragungsrate

10 MBit/s, 100 m MBit/s

EthernetAnschlusstechnik

RJ45

Ethernetgalvanische Trennung

nein

CANopen®Datenübertragungsrate

500 kBit/s, 25 m
250 kBit/s, 60m
125 kBit/s, 125 m
50 kBit/s, 300 m
20 kBit/s, 700 m
10 kBit/s, 1000 m

CANopen®Busabschluss (erster und letzter Teilnehmer)

Stecker EASY-NT-R (inkl. Busabschlusswiderstand 120 Ω)

CANopen®Anschlusstechnik

2 x RJ45, 8-polig

Betriebsart MasterAnzahl

Betriebsart SlaveTeilnehmer

maximal 126 Anzahl

Betriebsart SlavePDO-Art

asynchron, zyklisch, azyklisch

Betriebsart SlaveGeräteprofil

nach DS 301 V4

Digital-Eingänge 24 V DC

Anzahl

Eingänge als Analogeingänge nutzbar

4 (I7, I8, I11, I12)

Zustandsanzeige

LCD-Display

Potentialtrennung

zu den Ausgängen: ja
zum Netzwerk easyNet, easyLink

Bemessungsbetriebsspannung [U_e]

24 V DC

Eingangsspannung

< 5 (I1 - I6, I9 - I10) < 8 (I7, I8, I11, I12) bei Zustand „0“
> 15.0 (I1 - I6, I9, I10) > 8.0 (I7, I8, I11, I12) bei Zustand „1“ V DC

Eingangsstrom bei Zustand „1”Eingangsstrom bei Zustand 1

3.3 (I1 bis I6)
2.2 (I7, I8)
3.3 (I9, I10)
2.2 (I11, I12) mA

Verzögerungszeit

typ. 0.02 (I1 - I4), typ. 0.25 (I5 - I12) (von „0“ nach „1“)
typ. 0.02 (I1 - I4), typ. 0.25 (I5 - I12) (von „1“ nach „0“) ms

Leitungslänge

100 (ungeschirmt) m

InkrementalwertzählerAnzahl Zähleingänge

1 (I1, I2, I3, I4)

InkrementalwertzählerWertebereich

32 Bit

InkrementalwertzählerZählfrequenz

≦ 40 kHz

InkrementalwertzählerImpulsform

Rechteck

InkrementalwertzählerZähleingänge

I1, I2

InkrementalwertzählerReferenzeingang

InkrementalwertzählerEingang für Referenzschalter

InkrementalwertzählerZähleingänge I1 und I2, I3 und I4

InkrementalwertzählerSignalversatz

90°

Schnelle ZähleingängeAnzahl

2 (I1, I2) bei 16 Bit oder 1 (I1) bei 32 Bit

Schnelle ZähleingängeWertebereich

16/32 Bit

Schnelle ZähleingängeLeitungslänge

≦ 20 (geschirmt) m

Schnelle ZähleingängeZählfrequenz

≦ 50 kHz

Schnelle ZähleingängeImpulsform

Rechteck

Analog-Eingänge

Anzahl

4 (I7, I8, I11, I12)

Potentialtrennung

zu den Ausgängen: ja
zur Schnittstelle/Speicherkarte: nein

Eingangsart

DC-Spannung

Signalbereich

0 - 10 V DC

Auflösung

0.01 V analog
0.01 V digital
10 Bit (Wert 0 - 1023)

Eingangsimpedanz

11.2 kΩ

Genauigkeit vom IST-Wertinnerhalb eines Gerätes

± 2, (I7, I8, I11, I12) ± 0.12 V %

Konvertierungszeit analog/digital

jeder CPU-Zyklus ms

Eingangsstrom

< 1 mA

Leitungslänge

≦ 30, geschirmt m

Analog-Ausgänge

Anzahl

Ausgangsart

DC-Spannung

Ausgangsstrom maxim.

0.01 A

Bürdenwiderstand

1 kΩ

Überlast- und Kurzschlussschutz

Auflösung

0.01 V DC analog
10 Bit (Wert 0 - 1023) digital

Einschwingzeit

100 µs

Genauigkeit-25 °C - 55 °C

2 %

Genauigkeit25°C

1 %

Konvertierungszeit analog/digital

jeder CPU-Zyklus ms

Relaisausgänge

Ausgänge in Gruppen zu

Parallelschaltung von Ausgängen zur Leistungserhöhung

nicht zulässig

Absicherung eines Ausgangsrelais

Leitungsschutzschalter B16 oder Sicherung 8 A (T)

Potentialtrennung

zur Spannungsversorgung: ja
zu den Eingängen: ja
in Gruppen
Sichere Trennung nach EN 50178: 300 V AC
Basisisolierung: 600 V AC

Lebensdauer, mechanisch [Schaltspiele]

10 x 10⁶

Strombahnenkonventioneller thermischer Strom (10 A UL)

8 A

Strombahnenempfohlen für Last 12 V AC/DC

> 500 mA

Strombahnenkurzschlussfest cos ϕ = 1, Charakteristik B16 bei 600 A

16 A

Strombahnenkurzschlussfest cos ϕ = 0.5 bis 0.7; Charakteristik B16 bei 900 A

16 A

StrombahnenBemessungsstoßspannungsfestigkeit U_impKontakt-Spule

6 kV

StrombahnenBemessungsbetriebsspannung [U_e]

250 V AC

Bemessungsisolationsspannung [U_i]

250 V AC

Sichere Trennung nach EN 50178

300 zwischen Spule und Kontakt
300 zwischen zwei Kontakten V AC

EinschaltvermögenAC-15, 250 V AC, 3 A (600 S/h) [Schaltspiele]

300000

EinschaltvermögenDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Schaltspiele]

200000

AusschaltvermögenAC-15, 250 V AC, 3 A (600 S/h) [Schaltspiele]

300000

AusschaltvermögenDC-13, L/R ≦ 150 ms, 24 V DC, 1 A (500 S/h) [Schaltspiele]

200000

Glühlampenlast1000 W bei 230/240 V AC [Schaltspiele]

25000

Glühlampenlast500 W bei 115/120 V AC [Schaltspiele]

25000

LeuchtstofflampenlastLeuchtstofflampenlast 10 x 58 W bei 230/240 V ACmit elektrischem Vorschaltgerät [Schaltspiele]

25000

LeuchtstofflampenlastLeuchtstofflampenlast 10 x 58 W bei 230/240 V ACunkompensiert [Schaltspiele]

25000

LeuchtstofflampenlastLeuchtstofflampenlast 1 x 58 W bei 230/240 V AC konventionell kompensiert [Schaltspiele]

25000

Schaltfrequenzmechanische Schaltspiele

10 x 10⁶

SchaltfrequenzSchaltfrequenz

10 Hz

Schaltfrequenzohmsche Last/Lampenlast

2 Hz

Schaltfrequenzinduktive Last

0.5 Hz

UL/CSADauerstrom bei 240 V AC

10 A

UL/CSADauerstrom bei 24 V DC

8 A

UL/CSAACControl Circuit Rating Codes (Gebrauchskategorie)

B 300 Light Pilot Duty

UL/CSAACmax. Bemessungsbetriebsspannung

300 V AC

UL/CSAACmax. thermischer Dauerstrom cos ϕ = 1 bei B 300

5 A

UL/CSAACmax. Ein-/Ausschaltscheinleistung (Make/Break) cos ϕ = 1 bei B 300

3600/360 VA

UL/CSADCControl Circuit Rating Codes (Gebrauchskategorie)

R 300 Light Pilot Duty

UL/CSADCmax. Bemessungsbetriebsspannung

300 V DC

UL/CSADCmax. thermischer Dauerstrom bei R 300

1 A

UL/CSADCmax. Ein-/Ausschaltscheinleistung (Make/Break) bei R 300

28/28 VA

Netzwerk easyNet

Busabschluss (erster und letzter Teilnehmer)

Stecker EASY-NT-R (inkl. Busabschlusswiderstand 120 Ω)

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe [I_n]

0 A

Verlustleistung pro Pol, stromabhängig [P_vid]

0 W

Verlustleistung des Betriebsmittels, stromabhängig [P_vid]

0 W

Verlustleistung statisch, stromunabhängig [P_vs]

3.4 W

Verlustleistungsabgabevermögen [P_ve]

0 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+55 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
