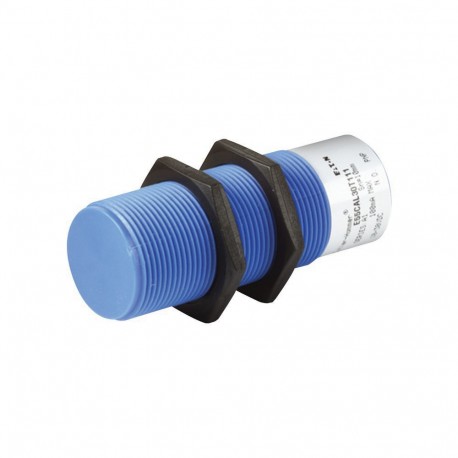

E53KAL30A2SA 134772 Y7-134772 EATON ELECTRIC Näherungsschalter, kapazitiv, Sn 20mm, 1S, 2L, 20-250VAC, M30, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

E53KAL30A2SA 134772 Y7-134772 EATON ELECTRIC Näherungsschalter, kapazitiv, Sn 20mm, 1S, 2L, 20-250VAC, M30, ..

E53KAL30A2SA

134772

Y7-134772

EATON-MOELLER

Näherungsschalter, kapazitiv, Sn=20mm, 1S, 2L, 20-250VAC, M30, Kunststoff, M12

E53KAL30A2SA

Näherungsschalter, Lieferprogramm: E53 Kapazitive Serie, Kapazitive Sensoren, Anschluss: 2-Leiter, Bemessungsschaltabstand: Sn= 20 mm, Bauform (Außenmaße): M30 x 1,5 mm, Bemessungsbetriebsspannung: Ue= 20 - 250 V AC, Montageart: Unternd, Zum Anschluss von:: Steckverbindung M12 x 1, Kontakte N/O = Öffner: 1 S/O, Werkstoff: Isolierter Werkstoff, Schutzart: IP65

Mehr Infos


Sensoren > Kapazitiver Näherungsschalter

Sensoren

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $234.73
Stückpreis: $234.73

Menge Preis
1+$234.73
2+$206.34
3+$194.79
4+$193.90
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

Mehr Infos



Näherungsschalter, kapazitiv, Sn=20mm, 1S, 2L, 20-250VAC, M30, Kunststoff, M12
Näherungsschalter, Sortiment: E53 Serie Capacitive, Kapazitive Sensoren, Anschluss: 2-Draht, Bemessungsschaltabstand: Sn= 20 mm, Bauform (äußere Abmessungen): M30 x 1.5 mm, Bemessungsbetriebsspannung: Ue= 20 - 250 V AC, Einbauart: bündig, Anschlussmöglichkeiten: Steckverbindung M12 x 1, Kontakte S = Schließer: 1 S, Material: Kunststoff, Schutzart: IP65

Lieferprogramm

Grundfunktion
Kapazitive Sensoren
Sortiment
E53 Serie Capacitive
Anschluss
2-Draht
Bauform (äußere Abmessungen)
M30 x 1.5 mm
Bemessungsbetriebsspannung [Ue]
20 - 250 V AC
Bemessungsschaltabstand [Sn]
20 mm
Einbauart
bündig
Anschlussmöglichkeiten
Steckverbindung M12 x 1
Kontakte
S = Schließer
1 S
Material
Kunststoff
Schutzart
IP65

Technische Daten

Allgemeines
Normen und Bestimmungen
IEC/EN 60947-5-2-EMC
Umgebungstemperatur
-25 - +70
Schockfestigkeit
30
Schockdauer 11 ms g
Schutzart
IP65
Kennwerte
BemessungsschaltabstandBemessungsschaltabstand [Sn]
20 mm
Reproduzierbarkeit von Sn
10 %
Temperaturdrift von Sn
10 %
Schalthysterese von Sn
20 %
Bemessungsbetriebsspannung [Ue]
20 - 250 V AC
Netzfrequenz
50 - 60
Restwelligkeit von Ue
10 %
Bemessungsbetriebsstrom [Ie]
< 300 mA
Betriebsstrom in geschaltetem Zustand bei 24 V DC [Ib]
2.5 mA
Spannungsfall bei Ie[Ud]
9 V
Schaltfrequenz
15 Hz
min. Laststrom [Ie]
5 mA
Kurzzeitstrom (10 ms, 5 Hz)
5 A
Reststrom durch die Last im gesperrten Zustand bei 230 V AC bzw. 24 V DC [Ir]
2.5 mA
Anzeige Schaltzustand
rot LED
Anschluss
2-Draht
KontakteS = Schließer
1 S
BauformBauform (äußere Abmessungen)
M30 x 1.5 mm
Anschlussmöglichkeiten
Steckverbindung M12 x 1
Material
Kunststoff

Daten für Bauartnachweis nach IEC/EN 61439

Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C

Technische Daten nach ETIM 7.0

Sensoren (EG000026) / Kapazitiver Näherungsschalter (EC002715)
Elektro-, Automatisierungs- und Prozessleittechnik / Binäre Sensorik, sicherheitsgerichtete Sensorik / Näherungsschalter / Kapazitiver Näherungsschalter ([email protected] [AGZ377015])
Breite des Sensors
0 mm
Höhe des Sensors
0 mm
Länge des Sensors
80 mm
Durchmesser des Sensors
30 mm
Mechanische Einbaubedingung für Sensor
bündig
Schaltabstand
20 mm
Geeignet für Sicherheitsfunktionen
nein
Ausführung der Schaltfunktion
Schließer
Ausführung des Schaltausgangs
Zweidraht
Ausführung des elektrischen Anschlusses
Steckverbinder M12
Anzahl der Halbleiter-Ausgänge mit Meldefunktion
1
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion
0
Anzahl der sicheren Halbleiter-Ausgänge
0
Anzahl der sicheren kontaktbehafteten Ausgänge
0
Art der Betätigung
sonstige
Ausführung der Schnittstelle
ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation
ohne
Gehäusebauform
Zylinder, Gewinde
Beschichtung Gehäuse
sonstige
Kaskadierbar
nein
Kategorie nach EN 954-1
B
SIL nach IEC 61508
ohne
Performance Level nach EN ISO 13849-1
ohne
Max. Ausgangsstrom am sicheren Ausgang
0 mA
Versorgungsspannung
20 - 250 V
Bemessungssteuerspeisespannung Us bei AC 50 Hz
20 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz
20 - 250 V
Bemessungssteuerspeisespannung Us bei DC
0 - 0 V
Spannungsart
AC
Schaltfrequenz
15 Hz
Mit Überwachungsfunktion nachgeschalteter Geräte
nein
Mit Statusanzeige
ja
Werkstoff des Gehäuses
Kunststoff
Druckfest
nein
Explosionsschutz-Kategorie für Gas
ohne
Explosionsschutz-Kategorie für Staub
ohne

Approbationen

Product Standards
CE marking
Max. Voltage Rating
250 V AC, 30 V DC
Degree of Protection
IEC: IP65; UL/CSA: NEMA 4, 12, 13

Abmessungen

1360DIM-333
① Empfindlichkeitseinstellung
1360DIM-334

ETIM for 134772 Sensoren (EC002715)
Merkmal Wert
Breite des Sensors (EF007094) 0 mm
Höhe des Sensors (EF007283) 0 mm
Länge des Sensors (EF007334) 80 mm
Durchmesser Sensor (EF007111) 30 mm
Mechanische Einbaubedingung für Sensor (EF004041) bündig
Schaltabstand (EF003647) 20 mm
Geeignet für Sicherheitsfunktionen (EF001597) Nein
Ausführung der Schaltfunktion (EF003963) Schließer
Ausführung des Schaltausgangs (EF003962) 2-Draht
Ausführung des elektrischen Anschlusses (EF003961) Steckanschluss
Anzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945) 1
Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946) 0
Anzahl der sicheren Halbleiter-Ausgänge (EF003951) 0
Anzahl der sicheren kontaktbehafteten Ausgänge (EF003952) 0
Art der Betätigung (EF006949) sonstige
Ausführung der Schnittstelle (EF006977) ohne
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) ohne
Gehäusebauform (EF004008) Zylinder, Gewinde
Beschichtung Gehäuse (EF001601) sonstige
Kaskadierbar (EF000507) Nein
SIL nach IEC 61508 (EF009889) ohne
Performance Level nach EN ISO 13849-1 (EF007399) ohne
Max. Ausgangsstrom am sicheren Ausgang (EF004035) 0 mA
Versorgungsspannung (EF004127) 20 V
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 20 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 20 V
Bemessungssteuerspeisespannung DC (EF003980) 0 V
Spannungsart (EF000187) AC
Schaltfrequenz (EF003587) 15 Hz
Mit Überwachungsfunktion nachgeschalteter Geräte (EF004052) Nein
Mit Statusanzeige (EF001602) Ja
Werkstoff des Gehäuses (EF001596) Kunststoff
Druckfest (EF007106) Nein
Explosionsschutz-Kategorie für Gas (EF003997) ohne
Explosionsschutz-Kategorie für Staub (EF003998) ohne

Datasheet - PDF
