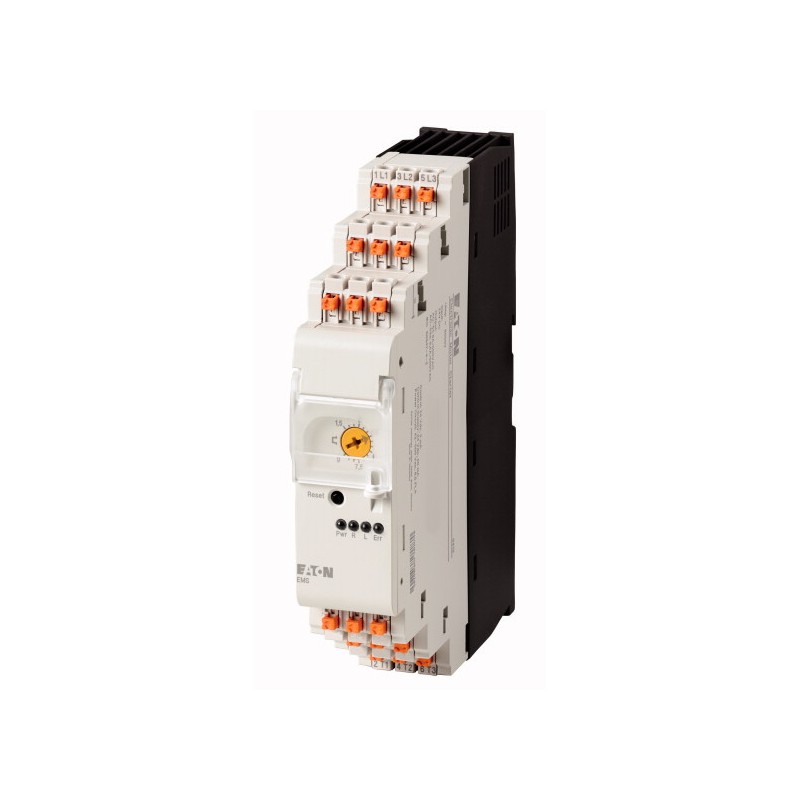

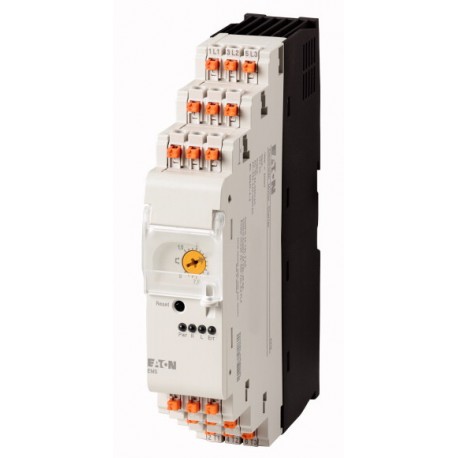

EMS-DO-T-9-24VDC 170100 EATON ELECTRIC Direktstarter 9 A, DC-betätigt

Name: EMS-DO-T-9-24VDC 170100 EATON ELECTRIC Direktstarter 9 A, DC-betätigt
Brand: EATON-MOELLER
SKU: ETN170100
Availability: Discontinued

0/5 - 0 Opiniones

Artikel-Nr.: EMS-DO-T-9-24VDC

Code: 170100

Hersteller: EATON-MOELLER

Beschreibung:

Direktstarter 9 A, DC-betätigt

Elektronischer Starter; Direktstart; 9 A

Direktstarter, 24 V DC, 1,5 - 6,5 (AC-53a), 9 (AC-51) A, Push-in-Klemmen, PTB 13 ATEX 3003

DOL-Starter, Betätigungsspannung: 24 V DC, Normen: IEC/EN 60947-4-2, UL508

Mehr Infos

Kategorien
Niederspannungsschaltgeräte > Motorstarter/Motorstarterkombination

Standard-Sanftstarter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

ANGESEHENE ARTIKEL

Bestseller

▲

Mehr Infos

▲

Direktstarter, 24 V DC, 1,5 - 6,5 (AC-53a), 9 (AC-51) A, Push-in-Klemmen, PTB 13 ATEX 3003

Direktstarter, Betätigungsspannung: 24 V DC, Normen und Bestimmungen: IEC/EN 60947-4-2, UL508

Lieferprogramm

Dieser Artikel ist nur noch begrenzte Zeit lieferbar. Ersatzartikel: Art.-Nr. 192395 Typ: EMS2-DO-T-9-24VDC

Sortiment

Elektronischer Motorstarter

Grundfunktion

Direktstarter (Komplettgeräte)

Beschreibung

Direktstart
Motorschutz
Schaltungsprinzip: Sicherheitsendstufe mit Bypass, dreiphasige Abschaltung.

Konformität, Zulassung

Explosionsschutz (gemäß ATEX 94/9/EG)

II (2) G [Ex e] [Ex d] [Ex px]
II (2) D [Ex t] [Ex p]

EG-Baumusterprüfbescheinigung

PTB 13 ATEX 3003

Motordaten

max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 HzAC-53a380 V 400 V 415 V [P]

0,55 - 3 kW

Einstellbereich Überlastauslöser

[I_r]

1,5 - 6,5 (AC-53a)
9 (AC-51) A

Betätigungsspannung

24 V DC

Anschlusstechnik

Push-in-Klemmen

Anbindung an SmartWire-DT

nein

Technische Daten

Allgemeines

Normen und Bestimmungen

IEC/EN 60947-4-2
UL508

AbmessungenBreite

30 mm

AbmessungenHöhe

157 mm

AbmessungenTiefe

123.5 mm

Gewicht

0.3 kg

Montage

Hutschiene IEC/EN 60715, 35 mm

Schutzart (IEC/EN 60529, EN50178, VBG 4)

IP20

Einbaulage

Vertikal
Motoreinspeisung unten

Lebensdauer, elektrisch [Schaltspiele]

3 x 10⁷

maximale Schaltfrequenz

7200 (Puls-Pausenzeit 50:50) Schaltspiele/h

Anschlussquerschnitteeindrähtig

1 x (0,75 - 2,5)
1 x AWG20 - 14 mm²

Anschlussquerschnittefeindrähtig, mit Aderendhülse

2 x (0,75 - 2,5)
1 x AWG20 - 14 mm²

AnschlussquerschnitteHinweis

Mindestlänge 10 mm.

Anschlussquerschnittefeindrähtig, mit Twin-Aderendhülse

2 x (0,75 - 1,5)
2 x AWG20 - 16 mm²

AnschlussquerschnitteHinweis

Mindestlänge 10 mm.

Klimatische Umgebungsbedingungen

Betriebsumgebungstemperatur

-25 - +60, nach IEC 60068-2-1 °C

Betauung

Betauung durch geeignete Maßnahmen verhindern

Lagerung [ϑ]

-40 - +80 °C

Hauptstrombahnen

Bemessungsstoßspannungsfestigkeit [U_imp]

6000 V AC

Überspannungskategorie/Verschmutzungsgrad

III/2

Bemessungsbetriebsspannung [U_e]

42 - 550 V

BemessungsbetriebsstromAC-51 [I_e]

1.20 - 9 A

BemessungsbetriebsstromAC-53a [I_e]

1.20 - 6.5 A

Verlustleistung [P_V]

3.3 - 14.6 W

Verlustleistung statisch, stromunabhängig [P_vs]

1 W

Basisisolation gemäß IEC/EN60947-1zwischen Versorgungs-, Steuer- und Schaltspannung

500 V AC

Basisisolation gemäß IEC/EN60947-1zwischen Rückmeldeausgang und Schaltspannung

500 V AC

Sichere Trennung gemäß IEC/EN60947-1zwischen Versorgungs-, Steuer- und Schaltspannung

≦ 300 V AC

Sichere Trennung gemäß IEC/EN60947-1zwischen Rückmeldeausgang und Schaltspannung

≦ 300 V AC

Sichere Trennung gemäß EN 50178zwischen Versorgungs, -Steuer- und Schaltspannung

500 V AC

Sichere Trennung gemäß EN 50178zwischen Rückmeldeausgang und Schaltspannung

500 V AC

StrommessungEinstellbereich Überlastauslöser

[I_r]

1,5 - 6,5 (AC-53a)
9 (AC-51) A

StrommessungAuslöseklasse

10 (Ir ≦ 4 A)
10A (Ir > 4 A) CLASS

StrommessungWiederbereitschaftszeit [t_W]

2 (manueller Anlauf)
20 (automatischer Wiederanlauf) min.

StrommessungSymmetrieüberwachungBetrag I_max> I_nenn((I_max- I_min)/I_max)

bei ≧ 33, Ansprechzeit 120 s
bei ≧ 67, Ansprechzeit 1,8 s %

StrommessungSymmetrieüberwachungBetrag I_max< I_nenn((I_max- I_min)/I_nenn)

bei ≧ 33, Ansprechzeit 120 s
bei ≧ 67, Ansprechzeit 1,8 s %

BlockierschutzAnsprechwert I (L1) oder I (L3)

45 A

BlockierschutzAnsprechzeit

2 s

KurzschlussfestigkeitZuordnungsart „1“Kurzschlussschutzorgan

50 kA, 500 V AC: Sicherung 16 A gG/gL
50 kA, 415 V AC: PKM0-4
15 kA, 415 V AC: PKM0-6,3

Steuerteil

EingangsdatenVersorgungsspannung [U_AUX]

A1 - A2: 24 (-20 - +25 %) V DC

EingangsdatenRestwelligkeit der Eingangsspannung

≦ 5 %

EingangsdatenEingangsstrom

40 mA

EingangsdatenHinweis zu Eingangsstrom

ohne Rückmeldung

Steuerstromkreis (ON, L, R)Schaltpegel "Low"

-3 - +9.6 V DC V

Steuerstromkreis (ON, L, R)Schaltpegel "sicher AUS"

< 5 V DC V

Steuerstromkreis (ON, L, R)Schaltpegel "High"

19.2 - 30 V DC V

Steuerstromkreis (ON, L, R)Eingangsstrom

5 mA

RückmeldeausgängeHinweis

Kontakte 95, 96 oder 98

RückmeldeausgängeKontaktbestückungW = Wechsler

1 W

RückmeldeausgängeBemessungsbetriebsspannung [U_e]

250 V AC/DC

RückmeldeausgängeBemessungsbetriebsstromAC-15230 V [I_e]

3 A

RückmeldeausgängeBemessungsbetriebsstromDC-1324 V [I_e]

2 A

Elektromagnetische Verträglichkeit (EMV)

Elektrostatische Entladung (ESD)angewandte Norm

IEC/EN 61000-4-2, Level 3

Elektrostatische Entladung (ESD)Luftentladung

8 kV

Elektrostatische Entladung (ESD)Kontaktentladung

6 kV

Elektromagnetische Felder (RFI)angewandte Norm

IEC/EN 61000-4-3

Elektromagnetische Felder (RFI)

800 - 1000 MHz: 10
1.4 - 2 GHz: 10
2.0 - 2.7 GHz: 3 V/m

Funkentstörung

EN 55011, Klasse A (Störaussendung leitungsgebunden)
EN 61000-6-3, Klasse A (Störaussendung gestrahlt)

Verwendungshinweis

Dieses Produkt ist für den Betrieb im Industriebereich (Umgebung 2) ausgelegt. Der Gebrauch im Wohnbereich (Umgebung 1) kann Funkstörungen verursachen, so dass zusätzliche Entstörmaßnahmen vorzusehen sind.

Burst Impulse

2
IEC/EN 61000-4-4, Level 3 kV

energiereiche Impulse (Surge)

1 kV (symmetrisch)
2 kV (unsymmetrisch)
nach IEC/EN 61000-4-5

Einströmung nach IEC/EN 61000-4-6

10 V

Sicherheitstechnische Kenngrößen

Hinweise

Motorschutz

Umgebungstemperatur

40 °C

Werte gemäß EN ISO 13849-1MTTF_d[Jahre]

316

Werte gemäß IEC 62061

λsd [FIT]: 0
λsu [FIT]: 1550
λdd [FIT]: 314
λdu [FIT]: 47,2
SFF [%]: 97,9
DC [%]: 86,9
SIL: 2

Hinweise

Motorschutz

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis

Bemessungsstrom zur Verlustleistungsangabe [I_n]

6.5 A

Verlustleistung pro Pol, stromabhängig [P_vid]

2.1 W

Verlustleistung des Betriebsmittels, stromabhängig [P_vid]

6.3 W

Verlustleistung statisch, stromunabhängig [P_vs]

1 W

Verlustleistungsabgabevermögen [P_ve]

0 W

Min. Betriebsumgebungstemperatur

-25 °C

Max. Betriebsumgebungstemperatur

+60 °C

Bauartnachweis IEC/EN 61439

10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
