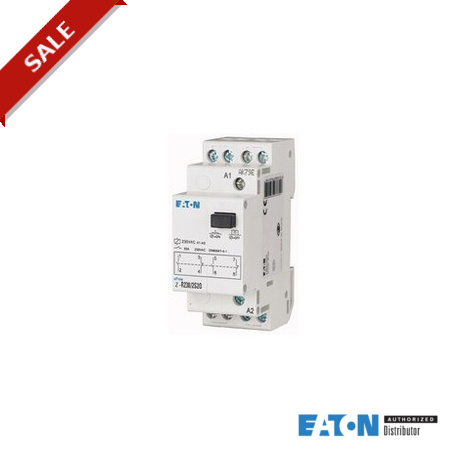

Z-R109/2S2O 265217 EATON ELECTRIC Installationsrelais, 110VDC, 2S, 20A Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

Z-R109/2S2O 265217 EATON ELECTRIC Installationsrelais, 110VDC, 2S, 20A

Z-R109/2S2O

265217

EATON-MOELLER

Installationsrelais, 110VDC, 2S, 20A

Installationsrelais mit Handbedienung, Steuerspannung 110V DC, Funktion: 2 S/O + 2 N/C, Bemessungsbetriebsstrom 20 A, 250 V AC, Bauart nach IEC/EN 60947, Standard-Frontmaß 45 mm, Einbaubreite 2 HE (35 mm), Hutschienenmontage, Klemmenquerschnitt 0,5–10 mm² massiv und flexibel / 0,5–6 mm² flexibel mit Aderendhülse

Mehr Infos


Reiheneinbau-/Aufbaugeräte > Installationsrelais

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Installationsrelais, 110VDC, 2S, 20A
Installationsrelais mit Handbetätigung, das Installationrelais ist zum Schalten von 1phasigen oder 3phasigen Verbrauchern bis 20A geeignet, durch die universellen Ein satz möglichkeiten in der Gebäudetechnik und Hausinstallation können folgende Anwendungen und Steuerungen realisiert werden: Schalten von Beleuchtungsanlagen und Elektro-Heizungen, Schalten von Belüftungen und Klimanlagen, Ventilatioren, Schalten von Wärmepumpen, Schalten von elektrisch gesteuerten Rolltoren und Jalousien, Schalten von Glühlampen und Gasentladungslampen, die Baureihe der Installationrelais Z-R./ erfüllt die Anforderungen der EN/IEC 60947 und EN/IEC 1095, Handbetätigung zu Prüfzwecken, Schaltkontakte mit sicherer Trennung AC1 nach EN 60947-4-1 (Z-R, Z-RK), Option einer optischen Anzeige des Betriebszustandes mittels LED, frontseitige Schaltstellungsanzeige durch Handbetätigungstaste, alle Klemmen - Spule und Kontakte - mit Klemmhilfe. Kein “Hinterstecken” der Anschlussdrähte möglich, Hauptkontakte mit Standard-Stiftverschienung verschienbar, Verwendung von schwer entflammbaren Materialien, sowie chlor- und halogenfreien Kunststoffen, Berührungssicherheit nach VBG4, Vorteile:, wahlweise 3 Ausführungsvarianten (Z-R, Z-RK, Z-RE), schaltgeräuscharm und brummfrei, einfacher Anschluss durch großzügig dimmensionierten Klemmen im offenen Zustand geliefert, Einfach-Schnappbefestigung für die 35mm Hutprofilschiene, hohe Flexibilität durch verschiedene Kontaktkonfigurationen, leichte Zugänglichkeit zum Anschluss der Spulenversorgung
[

Daten für Bauartnachweis nach IEC/EN 61439

Bemessungsstrom zur Verlustleistungsangabe [In]
20 A
Verlustleistung pro Pol, stromabhängig [Pvid]
2 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
10.4 W
Betriebsumgebungstemperatur min.
-20 °C
Betriebsumgebungstemperatur max.
+45 °C
,

Technische Daten nach ETIM 7.0

Reiheneinbau-/Aufbaugeräte (EG000062) / Installationsrelais (EC001652)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Modulares Reiheneinbaugerät für Stromkreisverteiler / Installationsrelais für Reiheneinbau ([email protected] [AFZ821014])
Funktion
mechanisch
Montageart
DIN-Schiene
Breite in Teilungseinheiten
2
Einbautiefe
60 mm
Anzahl der Kontakte als Schließer
2
Anzahl der Kontakte als Öffner
2
Anzahl der Kontakte als Wechsler
0
Steuerspannung 1
0 - 0 V
Steuerspannungsart 1
DC
Steuerspannungsart 1
DC
Frequenz der Steuerspannung 1
0 - 0 Hz
Steuerspannung 2
0 - 0 V
Steuerspannungsart 2
AC/DC
Frequenz der Steuerspannung 2
0 - 0 Hz
Bemessungsstrom
20 A
Versorgungsspannung
250 - 250 V
Spannungsart der Versorgungsspannung
AC
Max. Glühlampenlast
0 W
Max. Leuchtstofflampenlast
0 VA
Max. Leuchtstofflampenlast (Duo-Schaltung)
0 VA
Max. Leuchtstofflampenlast (parallel kompensiert)
0 VA
Max. Schaltstrom (cos phi = 0,6)
0 A
]

ETIM for 265217 Reiheneinbau-/Aufbaugeräte (EC001652)
Merkmal Wert
Funktion (EF000030) mechanisch
Montageart (EF000003) DIN-Schiene
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 60 mm
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 2
Anzahl der Kontakte als Wechsler (EF008257) 0
Steuerspannung 1 (EF002952) 0 V
Frequenz der Steuerspannung 1 (EF002956) 0 Hz
Steuerspannung 2 (EF002953) 0 V
Frequenz der Steuerspannung 2 (EF002957) 0 Hz
Bemessungsstrom (EF000227) 20 A
Versorgungsspannung (EF004127) 250 V
Spannungsart der Versorgungsspannung (EF002991) AC
Max. Glühlampenlast (EF004952) 0 W
Max. Leuchtstofflampenlast (EF004971) 0 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) (EF004972) 0 VA
Max. Leuchtstofflampenlast (parallel kompensiert) (EF004973) 0 VA
Max. Schaltstrom (cos phi = 0,6) (EF004920) 0 A

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
Z-R109/2S2O 265217 265217_DE.pdf 154 Kbytes Z-R109/2S2O 265217 265217_DE.pdf
