Vergrößern

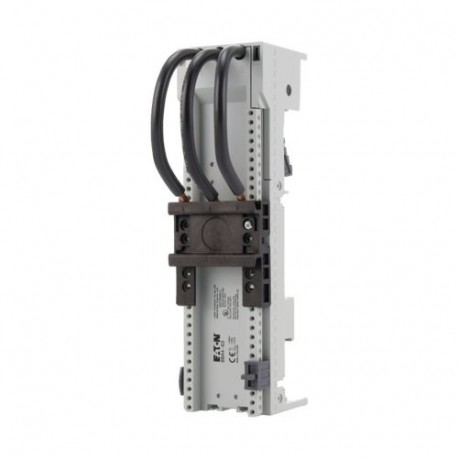

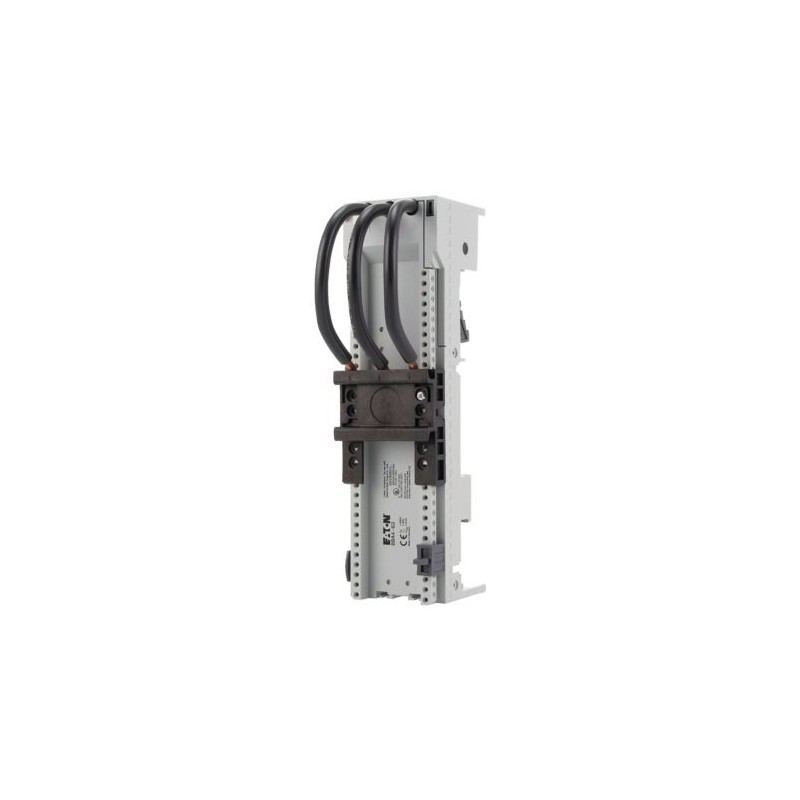

BBA4-63 101457 Y7-101457 EATON ELECTRIC Sammelschienenadapter, 55 mm, 63 A, 1 Tragschiene
BBA4-63
101457
Y7-101457
EATON-MOELLER
4
Sammelschienenadapter, 55 mm, 63 A, 1 Tragschiene
BBA4-63-KARTON
55mm Sammelschienenadapter für 60mm Sammelschienensystem, eine Tragschiene, drei vorkonfektionierte Kabel (AWG8/10 Quadratmillimeter) zum Anschluss von Schaltgeräten, verwendbar für Motorschutzschalter PKZM4, PKE65, Bemessungsbetriebsstrom: 63A
Niederspannungsschaltgeräte > Sammelschienen-Adapter
Leistungsschalter PKZ
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Related products
▲Bestseller
▲Mehr Infos
▲Sammelschienenadapter, 54 mm, 63 A, Tragschiene: 1
55mm Sammelschienenadapter für 60mm Sammelschienensystem, eine Tragschiene, drei vorkonfektionierte Leitungen (AWG8 / 10mm²) zum Anschluss an Schaltgerät, verwendbar für Motorschutzschalter PKZM4, PKE65, Bemessungsbetriebsstrom: 63A
Lieferprogramm
Sortiment
Zusatzausrüstung
Zubehör
Sammelschienenadapter
Sortiment
60-mm-System
Zugelassen nach UL 508
Zum Aufbau auf CU‐Flachschienen mit 60 mm Schienenmittenabstand, für 5 mm und 10 mm Schienendicke geeignet
Bemessungsbetriebsstrom 63 A
Für Motorschutzschalter
Zum Aufbau auf CU‐Flachschienen mit 60 mm Schienenmittenabstand, für 5 mm und 10 mm Schienendicke geeignet
Bemessungsbetriebsstrom 63 A
Für Motorschutzschalter
verwendbar für
Sammelschienenadapter PKZM4
Bemessungsbetriebsspannung [Ue]
690 V
Bemessungsbetriebsstrom [Ie]
63 A
Leitungsquerschnitt
AWG 8
(10 mm²)
(10 mm²)
Adapterbreite
55 mm
Adapterlänge
200 mm
Tragschiene
1 Anzahl
Adapterbreite
55 mm
verwendbar für
PKZM4, PKE65
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Bemessungsstrom zur Verlustleistungsangabe [In]
63 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
6.9 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+55 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Sammelschienen-Adapter (EC001531)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Schienenverteilung (NS) / Sammelschienen-Adapter (NS-Schalttechnik) (ecl@ss13-27-37-03-04 [ACN951016])
Tragschienenbestückung
1 Tragschiene
Ausführung des elektrischen Anschlusses
Rundleiter
Bemessungsstrom In
63 A
Min. Stromschienendicke
5 mm
Max. Stromschienendicke
10 mm
Breite des Adapters
55 mm
Schienenbreite
35 mm
Schienenabstand
60 mm
Approbationen
Product Standards
UL 508A; CSA-C22.2 No. 14; IEC60439-1; CE marking
UL File No.
E300273
UL Category Control No.
NMTR; NMTR7
North America Certification
UL listed, certified by UL for use in Canada
Specially designed for North America
No
Max. Voltage Rating
600 V AC
| Merkmal | Wert |
|---|---|
| Tragschienenbestückung (EF003700) | 1 Tragschiene |
| Ausführung des elektrischen Anschlusses (EF003961) | Rundleiter |
| Bemessungsstrom In (EF008250) | 63 A |
| Min. Stromschienendicke (EF006536) | 5 mm |
| Max. Stromschienendicke (EF003702) | 10 mm |
| Breite des Adapters (EF003703) | 55 mm |
| Schienenbreite (EF003704) | 35 mm |
| Schienenabstand (EF002638) | 60 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SWITCHING PROTECTING MOTORS EN.pdf | 35 Mbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| BBA4-63 Y7-101457 101457 DE_101457.pdf | 112 Kbytes |
|
