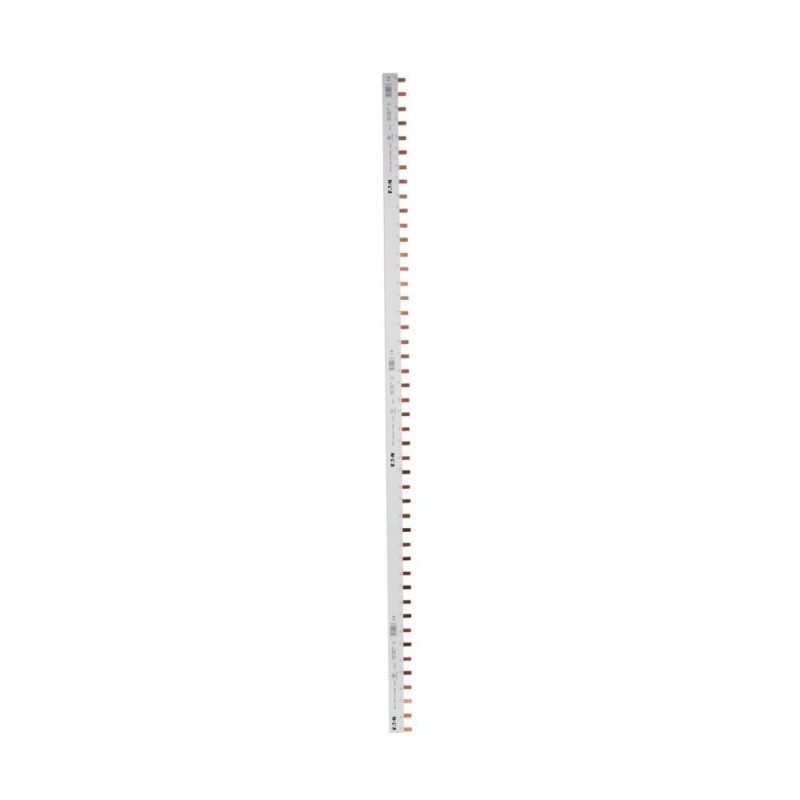

BB-UL-18/2P+AS-2,5M/46 121987 Y7-121987 EATON ELECTRIC Phasenschiene, 2Ph, 18qmm, Stift, 1m Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

BB-UL-18/2P+AS-2,5M/46 121987 Y7-121987 EATON ELECTRIC Phasenschiene, 2Ph, 18qmm, Stift, 1m

BB-UL-18/2P+AS-2,5M/46

121987

Y7-121987

EATON-MOELLER

Phasenschiene, 2Ph, 18qmm, Stift, 1m

BB-UL-18/2P+AS-2,5M/46

Blocksammelschiene für FAZ, Ausführung konform zu UL508, EN/IEC 60947-2

Mehr Infos


Niederspannungsschaltgeräte > Phasenschiene

Modulare Schaltanlagen - Sonstiges und Zubehör

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $115.75
Stückpreis: $115.75
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Phasenschiene, 2Ph, 18qmm, Stift, 1m
Blockverschienung für FAZ, Ausführung entsprechend UL508, EN/IEC 60947-2

Lieferprogramm

Grundfunktion
Stromschiene
Grundfunktion Zubehör
Sammelschiene für kleinen Leistungsschalter
Anwendung
Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Sammelschienentyp
2-phasig und Hilfskontakt
Sortiment
BB-UL

Daten für Bauartnachweis nach IEC/EN 61439

Bemessungsstrom zur Verlustleistungsangabe [In]
80 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-5 °C
Max. Betriebsumgebungstemperatur
+100 °C
0

Technische Daten nach ETIM 7.0

Niederspannungsschaltgeräte (EG000017) / Phasenschiene (EC000215)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Komponente für Niederspannungs-Schalttechnik / Phasenschiene ([email protected] [ACN992011])
Anzahl der Phasen
2
Polzahl
46
Geeignet für Anzahl Geräte
46
Teilungsmaß
0 mm
Querschnitt
18 mm²
Länge
1000 mm
Anzahl der Teilungseinheiten
46
Bemessungsdauerstrom Iu
80 A
Ausführung des elektrischen Anschlusses
Stift
Isoliert
ja
Bemessungsstoßspannung
10 kV
Bedingter Bemessungskurzschlussstrom Iq
10 kA
Max. Bemessungsbetriebsspannung Ue
277 V
Bemessungskurzzeitstromfestigkeit Icw
0 kA
Geeignet für Geräte mit N-Leiter
nein
Geeignet für Geräte mit Hilfsschalter
nein

Kennlinien

Kennlinie
140311

ETIM for 121987 Niederspannungsschaltgeräte (EC000215)
Merkmal Wert
Anzahl der Phasen (EF000351) 2
Polzahl (EF001391) 46
Geeignet für Anzahl Geräte (EF007241) 46
Teilungsmaß (EF007504) 0 mm
Querschnitt (EF000649) 18 mm²
Länge (EF001438) 1009 mm
Zuschneidbar (EF015250) Nein
Breite in Teilungseinheiten (EF002950) 46
Bemessungsdauerstrom Iu (EF001389) 80 A
Ausführung des elektrischen Anschlusses (EF003961) Stift
Isoliert (EF000019) Ja
Bemessungsstoßspannung (EF002993) 10 kV
Bedingter Bemessungskurzschlussstrom Iq (EF001444) 10 kA
Max. Bemessungsbetriebsspannung Ue (EF007357) 277 V
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 0 kA
Geeignet für Geräte mit N-Leiter (EF007218) Nein
Geeignet für Geräte mit Hilfsschalter (EF007217) Nein
Farbe (EF000007) sonstige

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON XEFFECT SWITCHGEAR RANGE EN.pdf 8 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
BB-UL-18/2P+AS-2,5M/46 Y7-121987 121987 DE_121987.pdf 177 Kbytes BB-UL-18/2P+AS-2,5M/46 Y7-121987 121987 DE_121987.pdf
