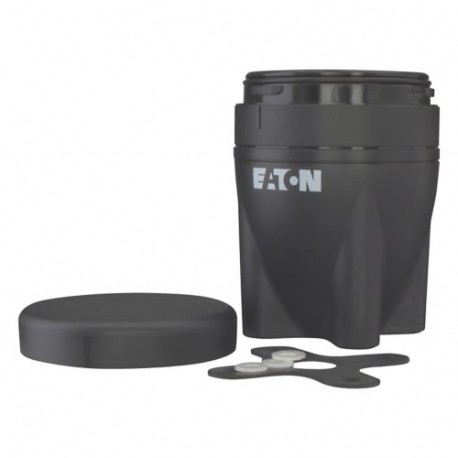

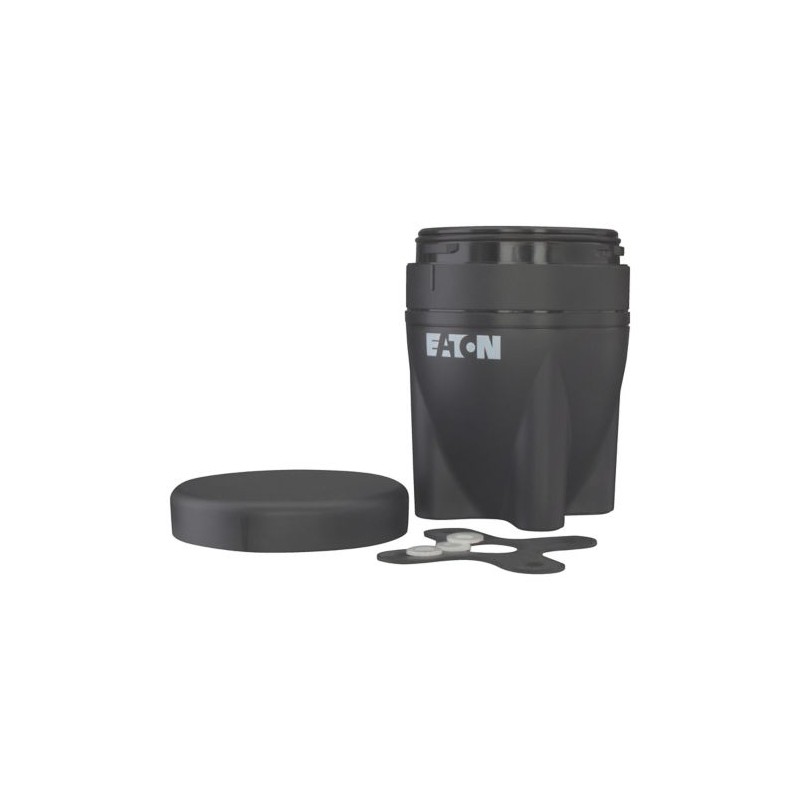

Basismodul, interne Befestigunglöcher
Basismodul, Farbe schwarz, Sortiment: Signalsäulen SL, Anschlusstechnik: Federzugklemmen, Montageart: für horizontale Montage, Ausstattung: Basis mit internen (innenliegenden) Befestigungslöchern, inklusive Deckel, Anzahl Module: max. 5 Module, verwendbar für: SL7-L-…, SL7-BL-…, SL7-FL-…, SL7-AP-…, Anbindung an SmartWire-DT: nein, Normen und Bestimmungen: IEC/EN 60947-5-1, Schutzart IEC: IP66, IEC/EN 60529, Schutzart UL: Type 1
Lieferprogramm
Anschlusstechnik
Federzugklemmen
Montageart
für horizontale Montage
Ausstattung
Basis mit internen (innenliegenden) Befestigungslöchern
inklusive Deckel
Anzahl Module
max. 5 Module
verwendbar für
SL7-L-…
SL7-BL-…
SL7-FL-…
SL7-AP-…
Anbindung an SmartWire-DT
nein
Technische Daten
Normen und Bestimmungen
IEC/EN 60947-5-1
Klimafestigkeit
Feuchte Wärme, zyklisch, nach IEC 60068-2-30
Schockfestigkeit
> 15
gemäß IEC 60068-2-27
Schockdauer 11 ms
Halbsinus g
Schutzart IEC
IP66
IEC/EN 60529
Umgebungstemperatur
-30 - +60 °C
Anzahl Signalelemente
max. 5 mit Standardbasis
max. 10 mit Basis für zweiseitige Montage
Anschlussquerschnitteein-/feindrähtig
0,13 - 2,5 mm2
Anschlussquerschnittefeindrähtig, mit Aderendhülse mit Kunststoffkragen
0,25 - 1,5 mm2
Anschlussquerschnitte
AWG 24 - AWG 14
Bemessungsstoßspannungsfestigkeit [Uimp]
4000 V AC
Bemessungsisolationsspannung [Ui]
250 V
Überspannungskategorie/Verschmutzungsgrad
III/3
Spannungsbereich
24 V AC/DC ± 10 %
110/120 V AC ± 10 %
230/240 V AC ± 10 %
Daten für Bauartnachweis nach IEC/EN 61439
Min. Betriebsumgebungstemperatur
-30 °C
Max. Betriebsumgebungstemperatur
+60 °C
Technische Daten nach ETIM 9.0
Low-voltage industrial components (EG000017) / Signalsäulenelement, Anschlussmodul (EC001152)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Signalsäulenelement, Anschlussmodul (ecl@ss13-27-37-12-32 [AKF050019])
Anschlussart Hilfsstromkreis
Federzuganschluss
Geeignet für Rohrmontage
nein
Geeignet für Winkelmontage
ja
Geeignet für Bodenmontage
ja
Geeignet für AS-Schnittstelle
nein
Geeignet für M12-Anschluss
nein
Approbationen
Product Standards
IEC/EN 60947-5-1; UL 508; CSA-C22.2 No. 14-10; CSA-C22.2 No. 94-91; CE marking
UL Category Control No.
NKCR
CSA File No.
UL report applies to both US and Canada
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
UL Type 1
