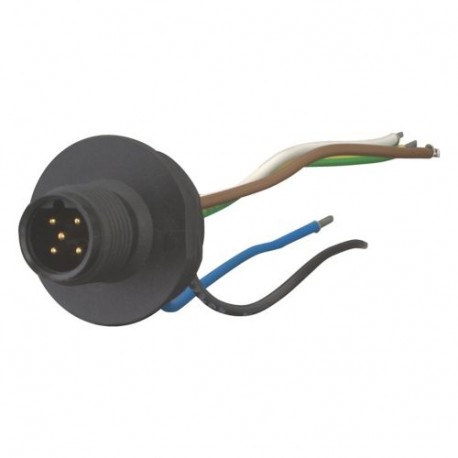

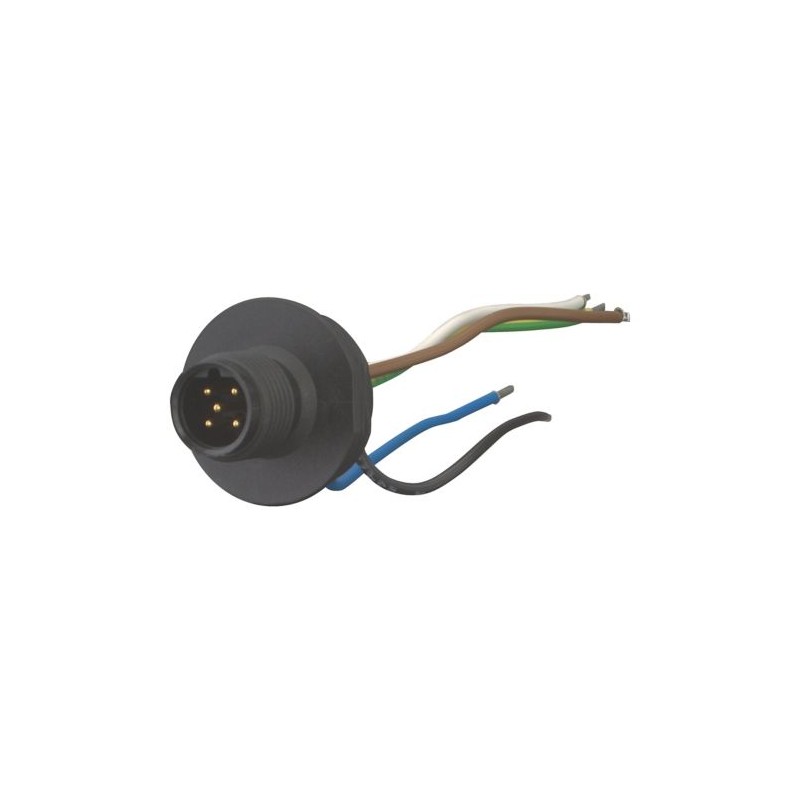

M12B5 272203 Y7-272203 EATON ELECTRIC Anschlussbuchse, 5p, M12, 'B' codiert Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M12B5 272203 Y7-272203 EATON ELECTRIC Anschlussbuchse, 5p, M12, 'B' codiert

M12B5

272203

Y7-272203

EATON-MOELLER

Anschlussbuchse, 5p, M12, 'B' codiert

M12B5-KARTON

Eaton Moeller® series M12 Steckplatzklemmen, 5p, M12, 'B' codiert

Zubehör, Baukastensystem LS-Titan

Mehr Infos


Sensoren > Zubehör/Ersatzteile für Positionsschalter

Positionsschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $23.95
Stückpreis: $23.95
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M12 Accessory Connection socket
Katalognummer
272203
Produkt Länge/Tiefe
22 mm
Produkthöhe
90 mm
Produktbreite
23 mm
Produktgewicht
0.009 kg
Einhaltung(en)
CE
EAN
4015082722036
Modellcode
M12B5

Merkmale und Funktionen

Material
formgepresst
Anzahl der Pole
5-polig

Allgemein

Art des Zubehörs/Ersatzteils
Sonstige
Schutzart
IP66
Lebensdauer, mechanisch
500 Steckzyklen
Überspannungskategorie
II
Verschmutzungsgrad
3
Produktkategorie
Zubehör

Klimatische Umweltbedingungen

Umgebungsbetriebstemperatur – min
-25 °C
Umgebungsbetriebstemperatur – max
70 °C

Bemessungswerte

Konventioneller thermischer Strom lth der Hilfskontakte (1-polig, offen)
1 A
Bemessungsbetriebsstrom (Ie)
4 A
Bemessungsbetriebsspannung (Ue) bei AC - max
125 V
Bemessungsdaten Kurzschlussschutz
4 A gG/gL, Sicherung, Kontakte

Bauartnachweis

Verlustleistungskapazität Pdiss
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 272203 Sensoren (EC002594)
Merkmal Wert
Art des Zubehörs/Ersatzteils (EF000215) sonstige
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M12B5 Y7-272203 272203 DE_272203.pdf 109 Kbytes M12B5 Y7-272203 272203 DE_272203.pdf
