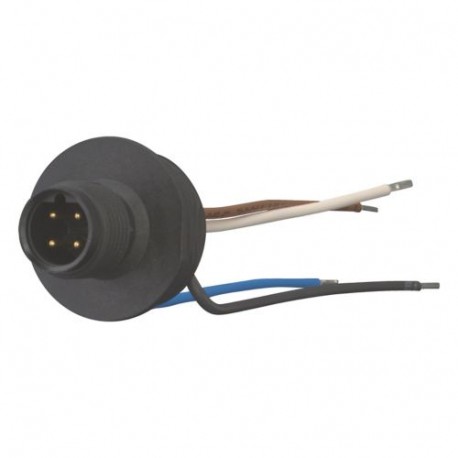

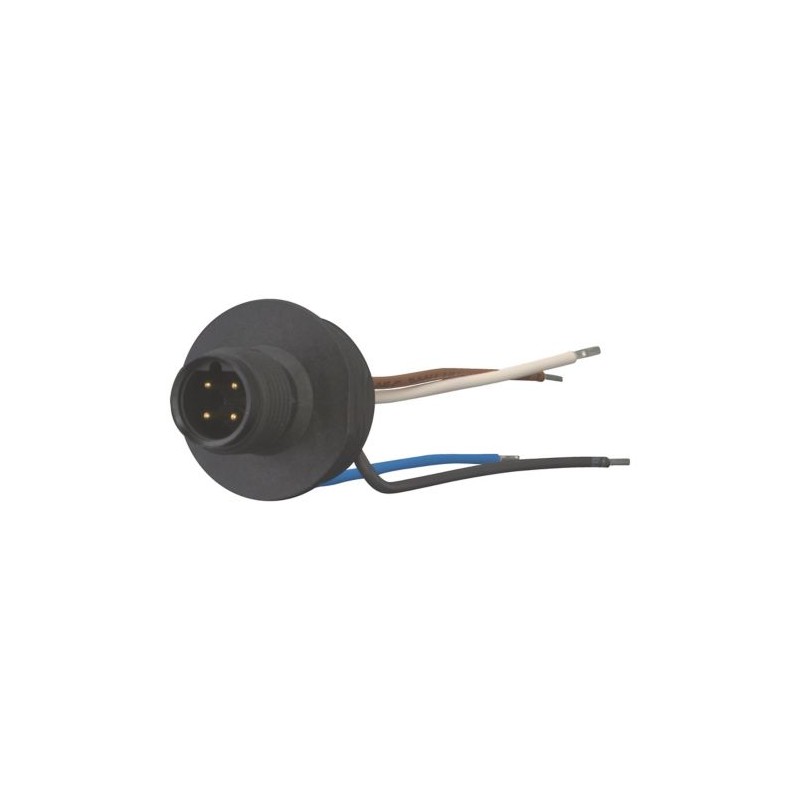

M12A5 272202 EATON ELECTRIC Anschlussbuchse, 5p, M12, 'A' codiert
M12A5
272202
-
EATON-MOELLER
Anschlussbuchse, 5p, M12, 'A' codiert
Sensoren > Zubehör/Ersatzteile für Positionsschalter
Positionsschalter
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Mehr Infos
▲Anschlussbuchse, 5p, M12, 'A' codiert
Zubehör, modulares Bausteinsystem LS-Titan
Lieferprogramm
Grundfunktion
Zusatzausrüstung
Schutzart
IP66
Sortiment
Anschlussstecker M12×1
Material
Formstoff
Anzahl der Pole
5-polig
verwendbar für
LSM
Bemessungsbetriebsspannung [Ue]
125 V AC
konventioneller thermischer Strom [Ith]
1 A
Schmelzsicherung
4 A gG/gL
Hinweise
„A”-kodiert
Standard nach
IEC/EN 60947-5-2
Technische Daten
Allgemeines
Pole
5
Schutzart
IP66
Lebensdauer, mechanisch [Schaltspiele]
> 500
Kennwerte
Bemessungsbetriebsspannung [Ue]
125 V AC
Bemessungsbetriebsstrom [Ie]
4 A
Überspannungskategorie/Verschmutzungsgrad
II/3
Daten für Bauartnachweis nach IEC/EN 61439
Technische Daten für Bauartnachweis
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.
Technische Daten nach ETIM 9.0
Sensors (EG000026) / Zubehör/Ersatzteile für Positionsschalter (EC002594)
Elektro-, Automatisierungs- und Prozessleittechnik / Sensorik, sicherheitsgerichtete Sensorik / Mechanischer Schalter (Sensorik) / Mechanischer Schalter (Zubehör) (ecl@ss13-27-27-06-92 [AFR520008])
Art des Zubehörs/Ersatzteils
sonstige
Zubehör
ja
Ersatzteil
nein
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| M12A5 - 272202 DE_272202.pdf | 108 Kbytes |
 |
