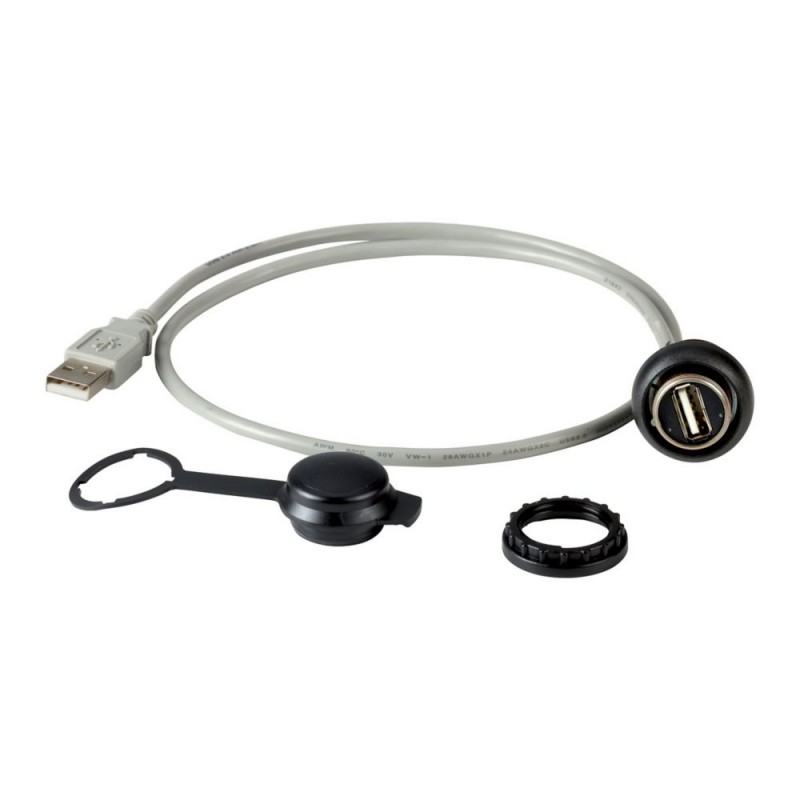

M22S-USB-SA 147535 Y7-147535 EATON ELECTRIC konfektionierte Leitung (0,6 m) mit fest angeschlossenem Stecker.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22S-USB-SA 147535 Y7-147535 EATON ELECTRIC konfektionierte Leitung (0,6 m) mit fest angeschlossenem Stecker..

M22S-USB-SA

147535

Y7-147535

EATON-MOELLER

konfektionierte Leitung (0,6 m) mit fest angeschlossenem Stecker USB 3.0, Typ A, Frontelement schwarz

M22S-USB-SA

Eaton Moeller® series M22 Einbaubuchse, 0,6 m, konfektionierte Leitung mit fest angeschlossenem Stecker USB 3.0, Typ A, Frontring Schwarz

Schottschnittstelle, Allgemeines Zubehör, Konfektioniertes Kabel mit fest angeschlossenem USB 3.0 Typ A Stecker, Kabellänge: 0,6 m, Schutzart: IP65 (mit geschlossener Abdeckung), IP20 (mit angeschlossenem Stecker), Blende: schwarz, Anschluss an SmartWire-DT: nein, verwendbar für: Frontmontage, Polzahl: 9

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Befehlsgeräte

Hilfskontroll- und Signalelemente

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $42.12
Stückpreis: $42.12
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Produktname
Eaton Moeller® series M22 Zubehör Einbaubuchse
Katalognummer
147535
Produkt Länge/Tiefe
120 mm
Produkthöhe
30 mm
Produktbreite
120 mm
Produktgewicht
0.043 kg
Zertifikat(e)
CE
CSA-C22.2 No. 142
CSA Class No.: none
UL 508
UL report applies to both US and Canada
IEC/EN 6113-2
UL File No.: E330994
Certified by UL for use in Canada
UL
UL Category Control No.: DUXR, DUXR7
Kataloghinweise
konfektionierte Leitung mit fest angeschlossenem Stecker USB 3.0, Typ A
EAN
4015081439867
Modellcode
M22S-USB-SA

Features & Functions

F-Ring.frb
Schwarz
Design
USB 3.0 A
Anzahl der Pole
Neunpolig

General

Art des Zubehörs/Ersatzteils
Zubehör
Schutzart
IP20 (mit Stecker in gestecktem Zustand)
IP65 (mit geschlossener Abdeckung)
NEMA 12 (mit geschlossener Abdeckung)
Lebensdauer, mechanisch
100 Steckzyklen
Grenzwertklasse
3
Einbautiefe
70 mm
Öffnungsdurchmesser
22.5 mm

Climatic environmental conditions

Umgebungsbetriebstemperatur – min
-20 °C
Umgebungsbetriebstemperatur – max
70 °C
Umgebungstemperatur Lagerung - min
25 °C
Umgebungstemperatur Lagerung - max
80 °C

Electrical rating

Isolat.widerstand
≥ 100 MΩ
Nennstrom
900 A
Nennspannung - max
30 V
Bemessungsbetriebsspannung
5 V AC/DC
Widerstand
< 30 mΩ (Volumenbeständigkeit)

Communication

Anbindung an SmartWire-DT
Nein
Datenübtrag.rate
5 GBit/s, max.

Contacts

Kontaktmaterial
CuSn, vergoldet
Kontakttyp
1:1
Kraft für Zwangsöffnung - min
0 N

Cable

Kabellänge
0,6 m
Leitgsmantelmaterial
Polyvinylchlorid (PVC)
Leitungsaußendurchmesser
6,1 mm
Zulässiger Biegeradius
15 x Leitungsdurchmesser

Design verification

Verlustleistungskapazität Pdiss
0 W
10.2.2 Korrosionsbeständigkeit
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.1 Wärmebeständigkeit von Umhüllung
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Die Anforderungen der Produktnorm sind erfüllt.
10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk.
Die Anforderungen der Produktnorm sind erfüllt.
10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2.5 Heben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2.7 Beschriftungen
Die Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Baugruppen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Die Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Die Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton stellt Verlustleistungsdaten der Geräte bereit.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Spezifikationen für die Schaltgeräte müssen beachtet werden.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

ETIM for 147535 Niederspannungsschaltgeräte (EC002024)
Merkmal Wert
Art des elektrischen Zubehörs (EF005722) sonstige
Art des mechanischen Zubehörs (EF005994) sonstige
Zubehör (EF013236) Ja
Ersatzteil (EF013237) Nein

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON COMMAND INDICATION EN.pdf 24 Mbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
M22S-USB-SA Y7-147535 147535 EN_289241.pdf 3 Mbytes M22S-USB-SA Y7-147535 147535 EN_289241.pdf
