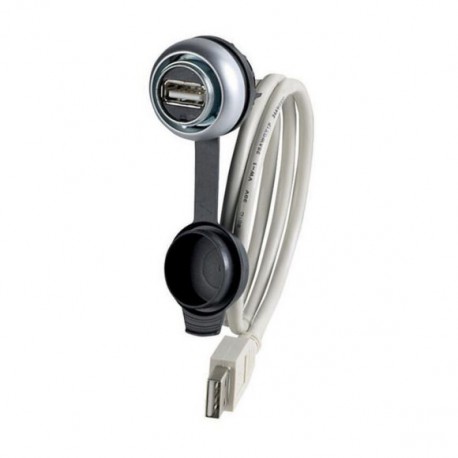

M22-USB-SA-150 147543 M22-USB-SA-150Q EATON ELECTRIC konfektionierte Leitung (1,5 m) mit fest angeschlossene.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

M22-USB-SA-150 147543 M22-USB-SA-150Q EATON ELECTRIC konfektionierte Leitung (1,5 m) mit fest angeschlossene..

M22-USB-SA-150

147543

M22-USB-SA-150Q

EATON-MOELLER

konfektionierte Leitung (1,5 m) mit fest angeschlossenem Stecker USB 3.0, Typ A, Frontelement Titan

Einbaubuchse, 1,5 m, konfektionierte Leitung mit fest angeschlossenem Stecker USB 3.0, Typ A, Frontring Titan

Mehr Infos


Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Befehlsgeräte

Hilfskontroll- und Signalelemente

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $42.61
Stückpreis: $42.61

Menge Preis
1+$42.61
2+$42.61
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

OFT ZUSAMMEN GEKAUFT

▲

Mehr Infos

▲


Einbaubuchse, 1,5 m, konfektionierte Leitung mit fest angeschlossenem Stecker USB 3.0, Typ A, Frontring Titan
Einbaubuchse, Allgemeines Zubehör, konfektionierte Leitung mit fest angeschlossenem Stecker USB 3.0, Typ A, Leitungslänge: 1,5 m, Schutzart: IP65 (mit geschlossener Abdeckung), IP20 (mit Stecker in gestecktem Zustand), Frontring Titan, Anbindung an SmartWire-DT: nein, verwendbar für: Frontmontage, Pole: 9

Lieferprogramm

Zubehör
Allgemeines Zubehör
Grundfunktion Zubehör
Einbaubuchse
Einzelgerät/Komplettgerät
Einzelgerät
konfektionierte Leitung mit fest angeschlossenem Stecker USB 3.0, Typ A
Leitungslänge
1,5 m
Schutzart
IP65 (mit geschlossener Abdeckung)
IP20 (mit Stecker in gestecktem Zustand)
Frontring
Frontring Titan
Anbindung an SmartWire-DT
nein
verwendbar für
Frontmontage

Technische Daten

Technische Daten
Nennspannung [UL]
AC/DC 5V
Spannungsbereich
max. 30 V
Nennstrom
900 mA
Anzahl der Pole
9
Übertragungsgeschwindigkeit
max. 5 GBit/s kBd
Klasse / Kategorie
3.0
Kontaktart
1 : 1
Schirmung
ja
Allgemeines
Bauform
USB 3.0 A
Isolationswiderstand [RISO]
> ≧ 100 MΩ
Durchgangswiderstand
< 30 mΩ
Kontaktmaterial
CuSn, vergoldet
Montage
Frontplattenausschnitt d = 22,5 mm
Einbautiefe
ca. 70 (incl. Krümmung) mm
Leitungsmantel
PVC
Leitungsaußendurchmesser
6,1 mm
Biegeradius
15 x Leitungsdurchmesser
Umgebungstemperatur
-20 - +70
Lagerung
- 25 - + 80 °C
Lebensdauer, mechanisch [Schaltspiele]
> 100 Steckzyklen
Gewicht
0.06 kg/Stück

Daten für Bauartnachweis nach IEC/EN 61439

Technische Daten für Bauartnachweis
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-20 °C
Max. Betriebsumgebungstemperatur
+70 °C
Bauartnachweis IEC/EN 61439
10.2 Festigkeit von Werkstoffen und Teilen10.2.2 Korrosionsbeständigkeit
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.1 Wärmebeständigkeit von Umhüllung
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.3.3 Widerstandsfähigkeit Isolierstoffe außergewöhnliche Wärme
Anforderungen der Produktnorm sind erfüllt.
10.2 Festigkeit von Werkstoffen und Teilen10.2.4 Beständigkeit gegen UV-Strahlung
Auf Anfrage
10.2 Festigkeit von Werkstoffen und Teilen10.2.5 Anheben
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.6 Schlagprüfung
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.2 Festigkeit von Werkstoffen und Teilen10.2.7 Aufschriften
Anforderungen der Produktnorm sind erfüllt.
10.3 Schutzart von Umhüllungen
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.4 Luft- und Kriechstrecken
Anforderungen der Produktnorm sind erfüllt.
10.5 Schutz gegen elektrischen Schlag
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.6 Einbau von Betriebsmitteln
Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss.
10.7 Innere Stromkreise und Verbindungen
Liegt in der Verantwortung des Schaltanlagenbauers.
10.8 Anschlüsse für von außen eingeführte Leiter
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.2 Betriebsfrequente Spannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.3 Stoßspannungsfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers.
10.9 Isolationseigenschaften10.9.4 Prüfung von Umhüllungen aus Isolierstoff
Liegt in der Verantwortung des Schaltanlagenbauers.
10.10 Erwärmung
Erwärmungsberechnung liegt in der Verantwortung des Schaltanlagenbauers. Eaton liefert die Daten zur Verlustleistung der Geräte.
10.11 Kurzschlussfestigkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.12 Elektromagnetische Verträglichkeit
Liegt in der Verantwortung des Schaltanlagenbauers. Die Vorgaben der Schaltgeräte sind einzuhalten.
10.13 Mechanische Funktion
Für das Gerät sind die Anforderungen erfüllt, sofern Angaben der Montageanweisung (IL) beachtet werden.

Technische Daten nach ETIM 9.0

Low-voltage industrial components (EG000017) / Zubehör/Ersatzteile für Befehlsgeräte (EC002024)
Elektro-, Automatisierungs- und Prozessleittechnik / Niederspannungs-Schalttechnik / Befehls- und Meldegerät / Befehls- und Meldegerät (Zubehör) (ecl@ss13-27-37-12-92 [ACO037015])
Art des elektrischen Zubehörs
sonstige
Art des mechanischen Zubehörs
sonstige
Zubehör
ja
Ersatzteil
nein

Approbationen

Product Standards
UL 508; CSA-C22.2 No. 142; IEC/EN 6113-2; CE marking
UL File No.
E330994
UL Category Control No.
DUXR, DUXR7
CSA File No.
UL report applies to both US and Canada
CSA Class No.
-
North America Certification
UL listed, certified by UL for use in Canada
Degree of Protection
IEC: IP65 and UL/CSA NEMA Type 2, 3R, 4, 4X, 12, 13 when closed, IP20 when connected
