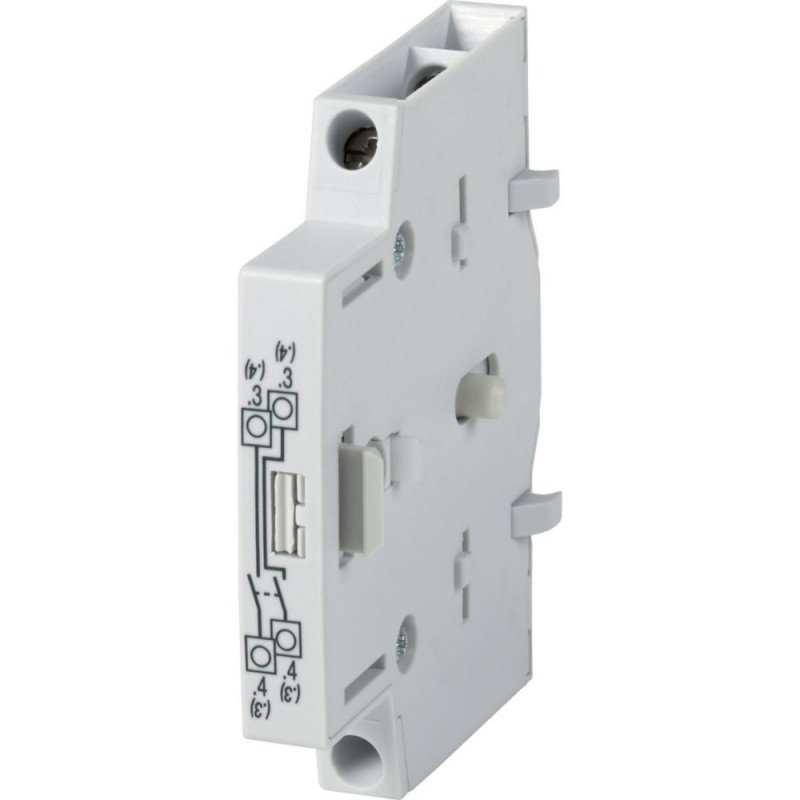

AC2NO 191844 Y7-191844 EATON ELECTRIC Hilfsschalter 2S Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AC2NO 191844 Y7-191844 EATON ELECTRIC Hilfsschalter 2S

AC2NO

191844

Y7-191844

EATON-MOELLER

Hilfsschalter 2S

AC2NO

Eaton Moeller® series R9 Auxiliary contact 2N/O

Hilfskontakt, Lieferprogramm: Zubehör, UL98, Teilegruppen-Referenz: R9, Spätschalter-Einschaltverhalten, Früh-Schließer-Abschaltverhalten, Der Öffner wird immer als Lastabwurfkontakt angeschlossen., Für links- oder rechtsseitige Montage, Kontakte Öffner = Schließer: 2 Öffner, Verwendbar mit: R9

Mehr Infos


Niederspannungsschaltgeräte > Hilfsschalterblock

Trennschalter und Nockenschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER

Gesamtpreis: $47.04
Stückpreis: $47.04
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Allgemeine Spezifikation

Product Name
Eaton Moeller® series R9 Accessory Auxiliary contact
Catalog Number
191844
Product Length/Depth
75 mm
Product Height
68 mm
Product Width
26 mm
Product Weight
0.04 kg
Compliances
CE
EAN
4015081923656
Model Code
AC2NO

Merkmale und Funktionen

Electric connection type
Screw connection

Allgemein

Model
Top mounting
Mounting method
Side mounting
Mounting position
Right side
Left side
Product category
Product category
  • Accessories
  • UL98
Type
Auxiliary contact

Klimatische Umweltbedingungen

Ambient operating temperature - min
-25 °C
Ambient operating temperature - max
50 °C

Anschlussquerschnitte

Terminal capacity (AWG)
22 - 14
2 x (22 - 14)
Terminal capacity (flexible)
1 x 0.22 mm², 2 x 2.5 mm²
Terminal capacity (solid)
1 x 0.22 mm², 2 x 2.5 mm²
Tightening torque
7.1 - 8.8 lb-in Nm, Screw terminals
0.8 - 1 Nm, Screw terminals

Bemessungswerte

Rated operational current (Ie) at AC-15, 220 V, 230 V, 240 V
0 A
Rated uninterrupted current (Iu)
10 A

Ansprechpartner

Number of contacts (change-over contacts)
0
Number of contacts (normally closed contacts)
0
Number of contacts (normally open contacts)
2

Bauartnachweis

Equipment heat dissipation, current-dependent Pvid
0 W
Heat dissipation capacity Pdiss
0 W
Heat dissipation per pole, current-dependent Pvid
0.11 W
Rated operational current for specified heat dissipation (In)
6 A
Static heat dissipation, non-current-dependent Pvs
0 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Meets the product standard's requirements.
10.2.5 Lifting
Does not apply, since the entire switchgear needs to be evaluated.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Does not apply, since the entire switchgear needs to be evaluated.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Does not apply, since the entire switchgear needs to be evaluated.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
Not applicable.
10.11 Short-circuit rating
Not applicable.
10.12 Electromagnetic compatibility
Not applicable.
10.13 Mechanical function
Not applicable.

ETIM for 191844 Niederspannungsschaltgeräte (EC000041)
Merkmal Wert
Anzahl der Kontakte als Wechsler (EF008257) 0
Anzahl der Kontakte als Schließer (EF008256) 2
Anzahl der Kontakte als Öffner (EF008255) 0
Anzahl der Fehlersignalschalter (EF007613) 0
Bemessungsbetriebsstrom Ie bei AC-15, 230 V (EF001385) 0 A
Ausführung des elektrischen Anschlusses (EF003961) Schraubanschluss
Ausführung (EF000010) aufsteckbar
Montageart (EF000003) Seitenanbau
Fassung (EF000048) ohne

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF EATON SAFE SWITCHING EN.pdf 935 Kbytes
PDF CATALOGUE EATON EN .pdf 38 Mbytes
AC2NO Y7-191844 191844 EN_191843.pdf 4 Mbytes AC2NO Y7-191844 191844 EN_191843.pdf
