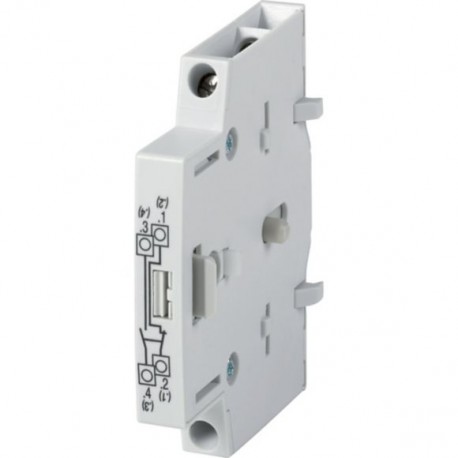

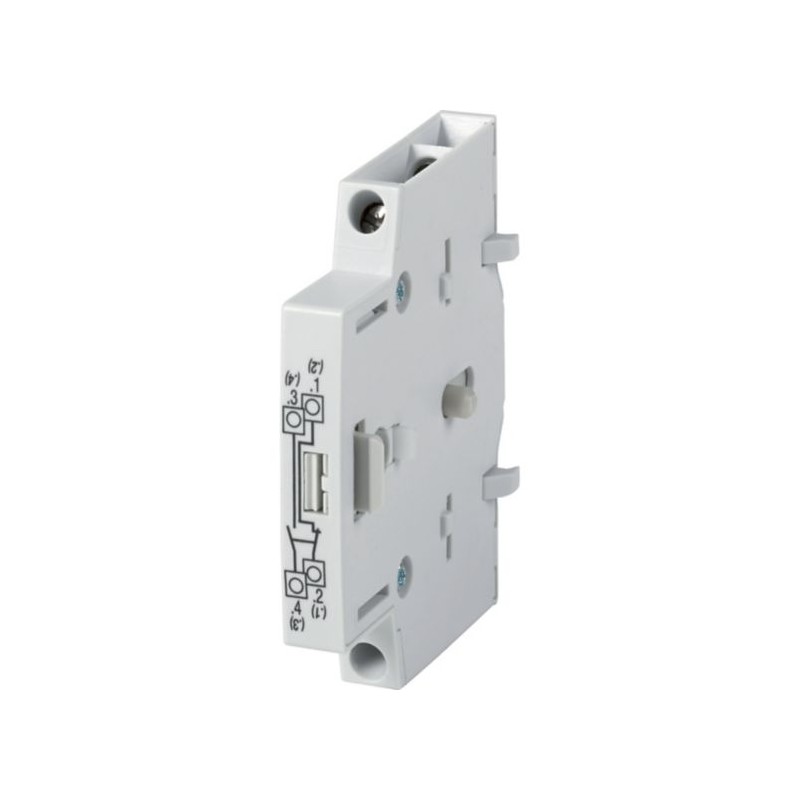

AC1NONC 191843 Y7-191843 EATON ELECTRIC Hilfsschalter 1S+1Ö
AC1NONC
191843
Y7-191843
EATON-MOELLER
Hilfsschalter 1S+1Ö
AC1NONC
Eaton Moeller® series R9 Hilfsschalter 1 S + 1 Ö
Niederspannungsschaltgeräte > Hilfsschalterblock
Trennschalter und Nockenschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von EATON-MOELLER
Bestseller
▲Mehr Infos
▲Allgemeine Spezifikation
| Produktname | Eaton Moeller® series R9 Zubehör Hilfsschalterbaustein |
| Katalognummer | 191843 |
| Produkt Länge/Tiefe | 75 mm |
| Produkthöhe | 68 mm |
| Produktbreite | 26 mm |
| Produktgewicht | 0.04 kg |
| Einhaltung(en) | CE |
| EAN | 4015081923649 |
| Modellcode | AC1NONC |
Features & Functions
| Elektrische Anschlussart | Schraubanschluss |
General information
| Ausführung | aufsteckbar |
| Montageart | Seitenanbau |
| Einbaulage | linke Seite rechte Seite |
| Produktkategorie |
|
| Produktkategorie |
|
| Typ | Hilfsschalter |
Climatic environmental conditions
| Umgebungsbetriebstemperatur - min. | -25 °C |
| Umgebungsbetriebstemperatur - max. | 50 °C |
Terminal capacities
| Anschlussquerschnitte (AWG) | 22 - 14 2 x (22 - 14) |
| Anschlussquerschnitte (feindrähtig) | 1 x 0,22 mm², 2 x 2,5 mm² |
| Anschlussquerschnitte (eindrähtig) | 1 x 0,22 mm², 2 x 2,5 mm² |
| Anzugsdrehmoment | 0,8 - 1 Nm, Schraubklemmen 7,1 - 8,8 lb-in Nm, Schraubklemmen |
Electrical rating
| Bemessungsdauerstrom (Iu) | 10 A |
Contacts
| Anzahl der Kontakte (Wechsler) | 0 |
| Anzahl der Kontakte (Öffner) | 1 |
| Anzahl der Kontakte (Schließer) | 1 |
Design verification
| Geräteverlustleistung, stromabhängig pvid | 0 W |
| Verlustleistungskapazität Pdiss | 0 W |
| Verlustleistung pro Pol, stromabhängig, Pvid | 0.11 W |
| Bemessungsbetriebsstrom zur Verlustleistungsangabe (In) | 6 A |
| Statische Verlustleistung, stromunabhängig PVS | 0 W |
| 10.2.2 Korrosionsbeständigkeit | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.1 Wärmebeständigkeit von Umhüllung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.2 Widerstandsfähigkeit Isolierstoffe gewöhnliche Wärme | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.3.3 Widerst. Isolierstoffe abnorm. Wärme/Feuer durch int. elektr. Auswirk. | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.4 Beständigkeit gegen UV-Strahlung | Anforderungen der Produktnorm sind erfüllt. |
| 10.2.5 Heben | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.6 Schlagprüfung | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.2.7 Beschriftungen | Anforderungen der Produktnorm sind erfüllt. |
| 10.3 Schutzart von Baugruppen | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.4 Luft- und Kriechstrecken | Anforderungen der Produktnorm sind erfüllt. |
| 10.5 Schutz gegen elektrischen Schlag | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.6 Einbau von Betriebsmitteln | Nicht zutreffend, da die gesamte Schaltanlage bewertet werden muss. |
| 10.7 Innere Stromkreise und Verbindungen | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.8 Anschlüsse für von außen eingeführte Leiter | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.2 Betriebsfrequente Spannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.3 Stoßspannungsfestigkeit | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.9.4 Prüfung von Umhüllungen aus Isolierstoff | Liegt in der Verantwortung des Schaltanlagenbauers. |
| 10.10 Erwärmung | Nicht anwendbar. |
| 10.11 Kurzschlussfestigkeit | Nicht anwendbar. |
| 10.12 Elektromagnetische Verträglichkeit | Nicht anwendbar. |
| 10.13 Mechanische Funktion | Nicht anwendbar. |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF EATON SAFE SWITCHING EN.pdf | 935 Kbytes |
|
| PDF CATALOGUE EATON EN .pdf | 38 Mbytes |
|
| AC1NONC Y7-191843 191843 EN_191843.pdf | 4 Mbytes |
|
