DANFOSS REFRIGERATION120H1182 DANFOSS REFRIGERATION Scrollverdichter DSH090A4ALB

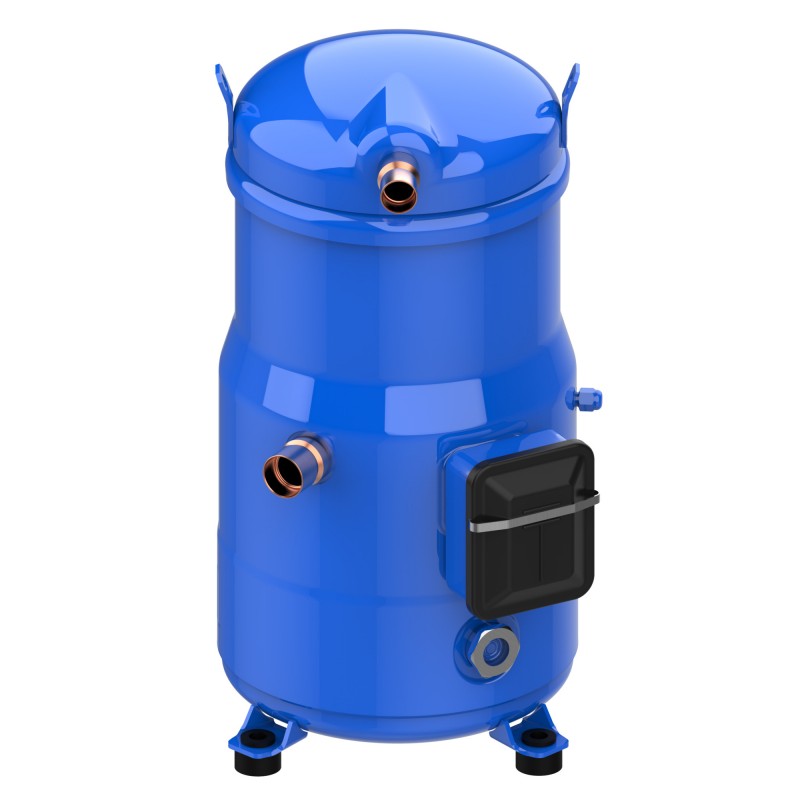

DANFOSS REFRIGERATION 120H1182 120H1182 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

120H1182 DANFOSS REFRIGERATION Scrollverdichter DSH090A4ALB

Artikel-Nr.: 120H1182

Hersteller: DANFOSS REFRIGERATION

Beschreibung:

Scrollverdichter DSH090A4ALB
Scrollverdichter, DSH090A4ALC

Kategorien:

  • DANFOSS REFRIGERATION

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von DANFOSS REFRIGERATION

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

MEHR INFOS

Kältemittel: R452B; R410A; R454B, Segmentnutzung: Klimatechnik, Verdichter-Versorgungsspannung [V]: 380-415/3/50 460/3/60, Verpackungseinheit: Einzelpack

Produktdetails

Bruttogewicht61.91 Kilogram
Gewicht netto58 Kilogram
Volume0.23 Cubic meter
EAN5702428585057
ArtDSH090
ProduktgruppeHermetic compressors
Product Line17
Beschreibung des ProduktnamensScroll compressor DSH
Bruttogewicht61.91 Kilogram
Gewicht netto58 Kilogram
Volume0.23 Cubic meter
EAN5702428585057
ArtDSH090
ProduktgruppeHermetic compressors
Product Line17
Beschreibung des ProduktnamensScroll compressor DSH

Alternative120H1511
Ansaugstutzen-Material-
AnschlusstypGelötet
Brand-TechnikScrollverdichter
CE evaluatedYes
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Contains batteriesNo
DescriptionDSH090-4 (Old)
Drehmoment, Erdungsanschluss [Nm]2 N-m
Drehmoment, Leistung [Nm]3 N-m
Drehmoment, Schauglas [Nm]50 N-m
Drehzahl bei 50 Hz [rpm]2900 rpm
Drehzahl bei 60 Hz [rpm]3500 rpm
Druckanschlussgröße [in]7/8 in
Druckseite Anschlusshöhe [mm]451 mm
Durchmesser [mm]243 mm
EconomiserNein
EinbaustandardODF
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
FamilyDSH
FarbeBlau
Frequenz [Hz]50/60
Gelieferte AnleitungenMontagehinweise
Gelieferter MontagesatzMontagesatz mit Gummischwingungsdämpfer, Bolzen, Muttern, Distanzhülsen und Unterlegscheiben
Geliefertes ÖlOriginal Ölmenge
Gesamthöhe [mm]482 mm
Hochdruckseite TS Max150 °C
Hochdruckseite TS Min-35 °C
Hochdruckseite Volumen0.7 L
Hubvolumen [cm3]88.4 cm³
IDVYes
In scope of WEEENo
IP-SchutzklasseIP 54 (mit Kabelverschraubung)
KonfigurationscodeEinzel
KältemittelR410A
R452B
R454B
Kältemittelfüllmenge [kg] [Max]8 kg
LeistungsreglerFeste Drehzahl
LRA98 A
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
Max. Betriebsstrom (Maximum Operating Current) [MOC]19 A
MCC22 A
Messanschluss HPKEINE
Model numberDSH090A4ALC
Montagedrehmoment [Nm]15 N-m
MotorschutzInterner Überlastschutz
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Niederdruckseite TS Max55 °C
Niederdruckseite TS Min-35 °C
Niederdruckseite Volumen11.7 L
Oberer Wert der Nennspannung bei 50Hz [V]415 V
Oberer Wert der Nennspannung bei 60Hz [V]460 V
Oberer Wert des Spannungsbereichs bei 50Hz [V]457 V
Oberer Wert des Spannungsbereichs bei 60Hz [V]506 V
Phase3
Prüfung Diff. [bar] [Max]37 bar
Prüfung HP [bar] [Max]48.7 bar
Prüfung LP [bar] [Max]33.3 bar
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
RLA14.3 A
Rohrgröße am Druckanschluss [in]7/8 in
Rohrgröße am Saugleitungsanschluss [in]1 1/8 in
Saugleitung Anschlussgröße [in]1 1/8 in
Saugleitung Anschlusshöhe [mm]235 mm
SchauglasmontageMit Gewinde
SCIP-Dossier Nr.bff3e2c3-5aad-40f0-b874-7eee67aaf788
SCIP-Dossier ProduktnameCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
SegmentnutzungKlimatechnik
Startanzahl pro Stunde [Max]12
TechnologieScrollverdichter
UL markYes
Unterer Wert der Nennspannung bei 50Hz [V]380 V
Unterer Wert der Nennspannung bei 60Hz [V]460 V
Unterer Wert des Spannungsbereichs bei 50Hz [V]342 V
Unterer Wert des Spannungsbereichs bei 60Hz [V]414 V
Verdichter-Versorgungsspannung [V]380-415/3/50 460/3/60
VerpackungseinheitEinzelpack
Verpackungsmenge1
VersorgungsanschlussSchraube 4,8 mm
Viskosität [cP]32 cP
Wicklungswiderstand für dreiphasige Verdichter mit identischen Wicklungen [Ohm]1.47 Ohm
Zeichnungsnummer8560004
ZulassungCE
UL
UKCA
Ölausgleich1-3/4"Rotolock
Ölfüllmenge [L]3 L
Ölreferenz160SZ
ÖltypPolyolester
Alternative120H1511
Ansaugstutzen-Material-
AnschlusstypGelötet
Brand-TechnikScrollverdichter
CE evaluatedYes
China RoHS complianceYes with exemptions
China RoHS exemption clause7.1
7.3
8.1
8.3.1
Contains batteriesNo
DescriptionDSH090-4 (Old)
Drehmoment, Erdungsanschluss [Nm]2 N-m
Drehmoment, Leistung [Nm]3 N-m
Drehmoment, Schauglas [Nm]50 N-m
Drehzahl bei 50 Hz [rpm]2900 rpm
Drehzahl bei 60 Hz [rpm]3500 rpm
Druckanschlussgröße [in]7/8 in
Druckseite Anschlusshöhe [mm]451 mm
Durchmesser [mm]243 mm
EconomiserNein
EinbaustandardODF
EU RoHS complianceYes with exemptions
EU RoHS exemption clause7(c)-I
6(a)
6(a)-I
6(c)
7(a)
FamilyDSH
FarbeBlau
Frequenz [Hz]50/60
Gelieferte AnleitungenMontagehinweise
Gelieferter MontagesatzMontagesatz mit Gummischwingungsdämpfer, Bolzen, Muttern, Distanzhülsen und Unterlegscheiben
Geliefertes ÖlOriginal Ölmenge
Gesamthöhe [mm]482 mm
Hochdruckseite TS Max150 °C
Hochdruckseite TS Min-35 °C
Hochdruckseite Volumen0.7 L
Hubvolumen [cm3]88.4 cm³
IDVYes
In scope of WEEENo
IP-SchutzklasseIP 54 (mit Kabelverschraubung)
KonfigurationscodeEinzel
KältemittelR410A
R452B
R454B
Kältemittelfüllmenge [kg] [Max]8 kg
LeistungsreglerFeste Drehzahl
LRA98 A
Max pressure (PS) - high side48.7 bar
Max pressure (PS) - low side33.3 bar
Max. Betriebsstrom (Maximum Operating Current) [MOC]19 A
MCC22 A
Messanschluss HPKEINE
Model numberDSH090A4ALC
Montagedrehmoment [Nm]15 N-m
MotorschutzInterner Überlastschutz
Network power supply [V/Ph/Hz]380-415/3/50 460/3/60
Niederdruckseite TS Max55 °C
Niederdruckseite TS Min-35 °C
Niederdruckseite Volumen11.7 L
Oberer Wert der Nennspannung bei 50Hz [V]415 V
Oberer Wert der Nennspannung bei 60Hz [V]460 V
Oberer Wert des Spannungsbereichs bei 50Hz [V]457 V
Oberer Wert des Spannungsbereichs bei 60Hz [V]506 V
Phase3
Prüfung Diff. [bar] [Max]37 bar
Prüfung HP [bar] [Max]48.7 bar
Prüfung LP [bar] [Max]33.3 bar
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
RLA14.3 A
Rohrgröße am Druckanschluss [in]7/8 in
Rohrgröße am Saugleitungsanschluss [in]1 1/8 in
Saugleitung Anschlussgröße [in]1 1/8 in
Saugleitung Anschlusshöhe [mm]235 mm
SchauglasmontageMit Gewinde
SCIP-Dossier Nr.bff3e2c3-5aad-40f0-b874-7eee67aaf788
SCIP-Dossier ProduktnameCSHD092-183/DSF090-200/DSH090-184/SH090-184/SJ161/WSH090-184
SegmentnutzungKlimatechnik
Startanzahl pro Stunde [Max]12
TechnologieScrollverdichter
UL markYes
Unterer Wert der Nennspannung bei 50Hz [V]380 V
Unterer Wert der Nennspannung bei 60Hz [V]460 V
Unterer Wert des Spannungsbereichs bei 50Hz [V]342 V
Unterer Wert des Spannungsbereichs bei 60Hz [V]414 V
Verdichter-Versorgungsspannung [V]380-415/3/50 460/3/60
VerpackungseinheitEinzelpack
Verpackungsmenge1
VersorgungsanschlussSchraube 4,8 mm
Viskosität [cP]32 cP
Wicklungswiderstand für dreiphasige Verdichter mit identischen Wicklungen [Ohm]1.47 Ohm
Zeichnungsnummer8560004
ZulassungCE
UL
UKCA
Ölausgleich1-3/4"Rotolock
Ölfüllmenge [L]3 L
Ölreferenz160SZ
ÖltypPolyolester
