DANFOSS HEATING003N5115 DANFOSS HEATING AVTB PN16 20/3,4 20-60 2m ext G return

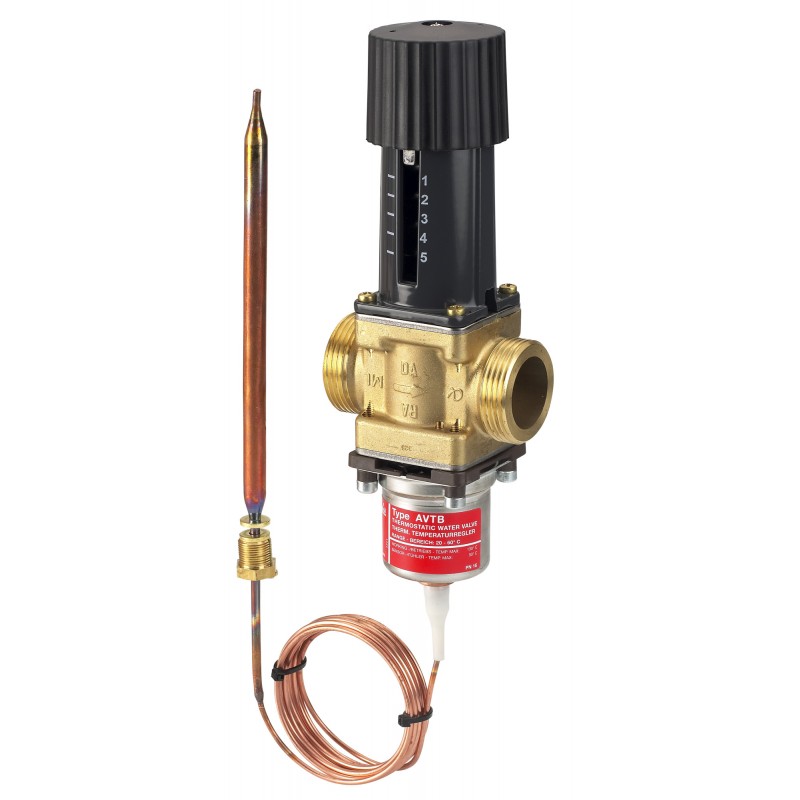

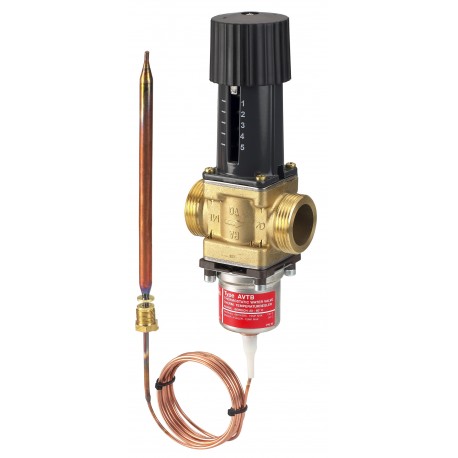

DANFOSS HEATING 003N5115 003N5115 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

003N5115 DANFOSS HEATING AVTB PN16 20/3,4 20-60 2m ext G return

Artikel-Nr.: 003N5115

Hersteller: DANFOSS HEATING

Beschreibung:

AVTB PN16 20/3,4 20-60 2m ext G return
AVTB (schnell), PN 16, DN 20, 3.4 m³/h, 20 °C - 60 °C, 2 m, Außengewinde

Kategorien:

  • DANFOSS HEATING

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von DANFOSS HEATING

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 449,88 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

AVTB-PN16 20/3,4 20-60 2m außengew. G Rücklauf

Produktdetails

Bruttogewicht1.552 Kilogram
Gewicht netto1.474 Kilogram
Volume4.082 Liter
EAN5702421100509
ArtAVTB (schnell)
ProduktgruppeTemperaturregler
Product Line08
Bruttogewicht1.552 Kilogram
Gewicht netto1.474 Kilogram
Volume4.082 Liter
EAN5702421100509
ArtAVTB (schnell)
ProduktgruppeTemperaturregler
Product Line08

Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
AnschlussgrößeG 1 A
AnschlusstypenAußengewinde
Anzahl der Anschlüsse2
Contains batteriesNo
DescriptionAVTB-PN16 20/3,4 20-60 2m außengew. G Rücklauf
Differenzdruck Bereich [bar] [max.]10 bar
DruckstufePN 16
Durchmesser [mm]20 mm
Durchmesser Temperaturfühler [mm]9.5 mm
EinbauortRücklauf
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(c)
FunktionTemperaturregler
Funktion RücklauftemperaturbegrenzerNein
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TJa
FühleranschlussM14x1/R1/2 Außengewinde gemäß DIN 2999
Fühlertemperatur [°C] [max.]90 °C
Kapillarrohrlänge [m]2 m
Kavitationswert-z0.4
Kvs-Werte [m³/h]3.4 m³/h
Länge Temperaturfühler [mm]180 mm
Medientemperatur [°C] [max.]130 °C
Medientemperatur [°C] [min.]2 °C
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
PN Alternative VSP10
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
Standardmäßiger AnschlussISO 228/1
Temperatureinstellbereich [°C] [max.]60 °C
Temperatureinstellbereich [°C] [min.]20 °C
Temperaturfühler MontageFühlerwärmer
TemperaturregelungJa
Transporttemperatur [°C] [max.]50 °C
Transporttemperatur [°C] [min.]-20 °C
Umgebungstemperatur [°C] [max.]70 °C
Umgebungstemperatur [°C] [min.]0 °C
VentilgrößeDN 20
VentilkennlinieLinear
VolumenstromreglerNein
Werkstoff ImpulsleitungKupfer, W.-Nr. 2.0090
Werkstoff TemperaturfühlerKupfer, W.-Nr. 2.0090
Werkstoff VentildichtungDZR-Messing (BS 2872/CZ132)
Werkstoff VentilgehäuseDZR-Messing (BS 2872/CZ132)
Werkstoff VentilkegelNitril-Butadien-Kautschuk (NBR)
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4301
Zeitkonstante [sec]3 "
Zeitkonstante schließen [sec]3 "
Zeitkonstante öffnen [sec]3 "
ZulassungsstandardETA VA 1.54/18952
Zulässiges MediumDistrict heating/cooling circulation water
Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
AnschlussgrößeG 1 A
AnschlusstypenAußengewinde
Anzahl der Anschlüsse2
Contains batteriesNo
DescriptionAVTB-PN16 20/3,4 20-60 2m außengew. G Rücklauf
Differenzdruck Bereich [bar] [max.]10 bar
DruckstufePN 16
Durchmesser [mm]20 mm
Durchmesser Temperaturfühler [mm]9.5 mm
EinbauortRücklauf
EU RoHS complianceYes with exemptions
EU RoHS exemption clause6(c)
FunktionTemperaturregler
Funktion RücklauftemperaturbegrenzerNein
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TJa
FühleranschlussM14x1/R1/2 Außengewinde gemäß DIN 2999
Fühlertemperatur [°C] [max.]90 °C
Kapillarrohrlänge [m]2 m
Kavitationswert-z0.4
Kvs-Werte [m³/h]3.4 m³/h
Länge Temperaturfühler [mm]180 mm
Medientemperatur [°C] [max.]130 °C
Medientemperatur [°C] [min.]2 °C
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
PN Alternative VSP10
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
Standardmäßiger AnschlussISO 228/1
Temperatureinstellbereich [°C] [max.]60 °C
Temperatureinstellbereich [°C] [min.]20 °C
Temperaturfühler MontageFühlerwärmer
TemperaturregelungJa
Transporttemperatur [°C] [max.]50 °C
Transporttemperatur [°C] [min.]-20 °C
Umgebungstemperatur [°C] [max.]70 °C
Umgebungstemperatur [°C] [min.]0 °C
VentilgrößeDN 20
VentilkennlinieLinear
VolumenstromreglerNein
Werkstoff ImpulsleitungKupfer, W.-Nr. 2.0090
Werkstoff TemperaturfühlerKupfer, W.-Nr. 2.0090
Werkstoff VentildichtungDZR-Messing (BS 2872/CZ132)
Werkstoff VentilgehäuseDZR-Messing (BS 2872/CZ132)
Werkstoff VentilkegelNitril-Butadien-Kautschuk (NBR)
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4301
Zeitkonstante [sec]3 "
Zeitkonstante schließen [sec]3 "
Zeitkonstante öffnen [sec]3 "
ZulassungsstandardETA VA 1.54/18952
Zulässiges MediumDistrict heating/cooling circulation water
