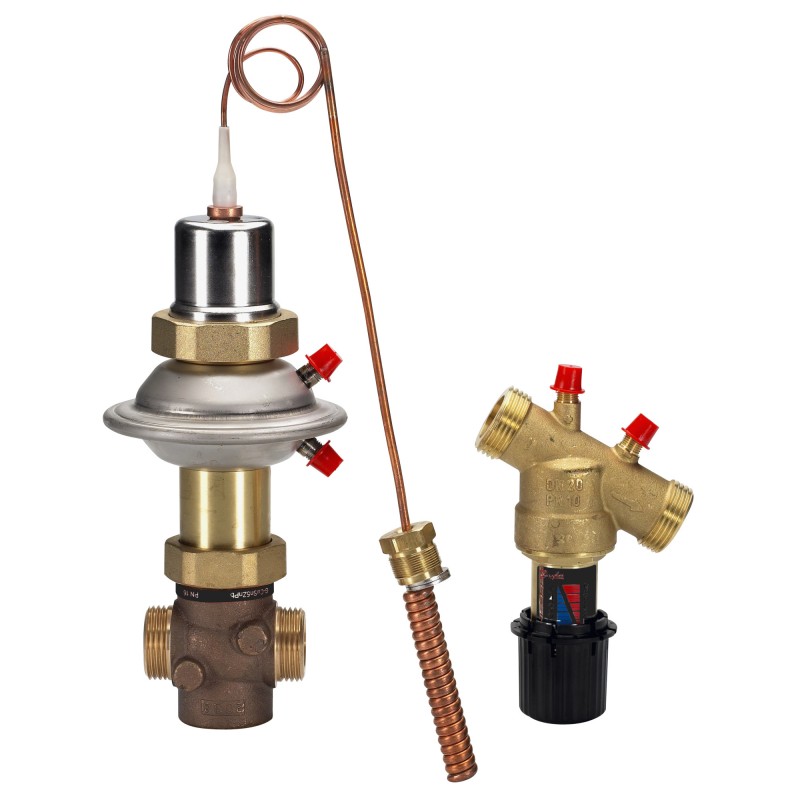

DANFOSS HEATING 003L7020 003L7020 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

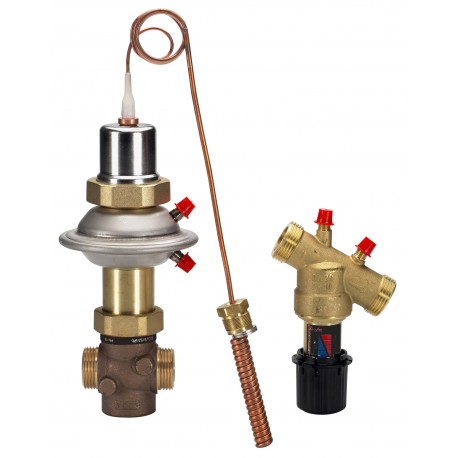

003L7020 DANFOSS HEATING AVTQ PN16 20/3,2 35C Gewinderückführung

Artikel-Nr.: 003L7020

Hersteller: DANFOSS HEATING

Beschreibung:

AVTQ PN16 20/3,2 35C Gewinderückführung
AVTQ, PN 16, DN 20, 3.2 m³/h, 45 °C - 60 °C, 1 m, Außengewinde

Kategorien:

  • DANFOSS HEATING

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von DANFOSS HEATING

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 1.048,98 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

AVTQ PN16 20/3,2 35C Gewinde Rücklauf

Produktdetails

Bruttogewicht3.572 Kilogram
Gewicht netto3.572 Kilogram
Volume6.935 Liter
EAN5702421500828
ArtAVTQ
ProduktgruppeTemperaturregler
Product Line08
Bruttogewicht3.572 Kilogram
Gewicht netto3.572 Kilogram
Volume6.935 Liter
EAN5702421500828
ArtAVTQ
ProduktgruppeTemperaturregler
Product Line08

Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
Alternatives Medium 2 TWWTrinkwarmwasser (Chlorgehalt (cl) max. 200 ppm)
AnschlussgrößeG 1 A
AnschlusstypenAußengewinde
Anzahl der Anschlüsse2
Contains batteriesNo
DescriptionAVTQ PN16 20/3,2 35C Gewinde Rücklauf
Differenzdruck Bereich [bar] [max.]4 bar
DruckstufePN 16
Durchmesser [mm]20 mm
Durchmesser Temperaturfühler [mm]15 mm
EU RoHS complianceYes with exemptions
FunktionDurchflussgesteuerte Temperaturregelung
Funktion RücklauftemperaturbegrenzerNein
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TNein
FühleranschlussM22x1/R3/4 Außengewinde gemäß DIN 2999
Fühlertemperatur [°C] [max.]130 °C
Kapillarrohrlänge [m]1 m
Kavitationswert-z0.6
Kvs-Werte [m³/h]3.2 m³/h
Leckrate [% kvs]< 0.05
Länge Temperaturfühler [mm]90 mm
Medientemperatur [°C] [max.]100 °C
Medientemperatur [°C] [min.]2 °C
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
SCIP-Dossier Nr.bdce48b4-471c-4d45-8b58-0ffad9a3301c
SCIP-Dossier ProduktnameAVTQ PN16 20/3.2 35C THREAD RETURN
Standardmäßiger AnschlussISO 228/1
Stellverhältnis100:1
Temperatureinstellbereich [°C] [max.]60 °C
Temperatureinstellbereich [°C] [min.]45 °C
TemperaturregelungJa
Transporttemperatur [°C] [max.]50 °C
Transporttemperatur [°C] [min.]-20 °C
Umgebungstemperatur [°C] [max.]70 °C
Umgebungstemperatur [°C] [min.]0 °C
VentilgrößeDN 20
VentilkennlinieGeteilt
VolumenstromreglerNein
Werkstoff ImpulsleitungKupfer, W.-Nr. 2.0090
Werkstoff RegelmembranEPDM
Werkstoff TemperaturfühlerKupfer, W.-Nr. 2.0090
Werkstoff VentildichtungEPDM/Edelstahl 1.4571
Werkstoff VentilgehäuseRg5 W.-Nr. 2.1096.01
Werkstoff VentilkegelEPDM
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4404
Zeitkonstante schließen [sec]4 "
Zeitkonstante öffnen [sec]4 "
Zulässiges MediumDistrict heating/cooling circulation water
Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
Alternatives Medium 2 TWWTrinkwarmwasser (Chlorgehalt (cl) max. 200 ppm)
AnschlussgrößeG 1 A
AnschlusstypenAußengewinde
Anzahl der Anschlüsse2
Contains batteriesNo
DescriptionAVTQ PN16 20/3,2 35C Gewinde Rücklauf
Differenzdruck Bereich [bar] [max.]4 bar
DruckstufePN 16
Durchmesser [mm]20 mm
Durchmesser Temperaturfühler [mm]15 mm
EU RoHS complianceYes with exemptions
FunktionDurchflussgesteuerte Temperaturregelung
Funktion RücklauftemperaturbegrenzerNein
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TNein
FühleranschlussM22x1/R3/4 Außengewinde gemäß DIN 2999
Fühlertemperatur [°C] [max.]130 °C
Kapillarrohrlänge [m]1 m
Kavitationswert-z0.6
Kvs-Werte [m³/h]3.2 m³/h
Leckrate [% kvs]< 0.05
Länge Temperaturfühler [mm]90 mm
Medientemperatur [°C] [max.]100 °C
Medientemperatur [°C] [min.]2 °C
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
SCIP-Dossier Nr.bdce48b4-471c-4d45-8b58-0ffad9a3301c
SCIP-Dossier ProduktnameAVTQ PN16 20/3.2 35C THREAD RETURN
Standardmäßiger AnschlussISO 228/1
Stellverhältnis100:1
Temperatureinstellbereich [°C] [max.]60 °C
Temperatureinstellbereich [°C] [min.]45 °C
TemperaturregelungJa
Transporttemperatur [°C] [max.]50 °C
Transporttemperatur [°C] [min.]-20 °C
Umgebungstemperatur [°C] [max.]70 °C
Umgebungstemperatur [°C] [min.]0 °C
VentilgrößeDN 20
VentilkennlinieGeteilt
VolumenstromreglerNein
Werkstoff ImpulsleitungKupfer, W.-Nr. 2.0090
Werkstoff RegelmembranEPDM
Werkstoff TemperaturfühlerKupfer, W.-Nr. 2.0090
Werkstoff VentildichtungEPDM/Edelstahl 1.4571
Werkstoff VentilgehäuseRg5 W.-Nr. 2.1096.01
Werkstoff VentilkegelEPDM
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4404
Zeitkonstante schließen [sec]4 "
Zeitkonstante öffnen [sec]4 "
Zulässiges MediumDistrict heating/cooling circulation water

DATASHEET - PDF
