DANFOSS HEATING003G5566 DANFOSS HEATING AFQMP 2 PN16 250/800 /0,1-1,0 320cm2

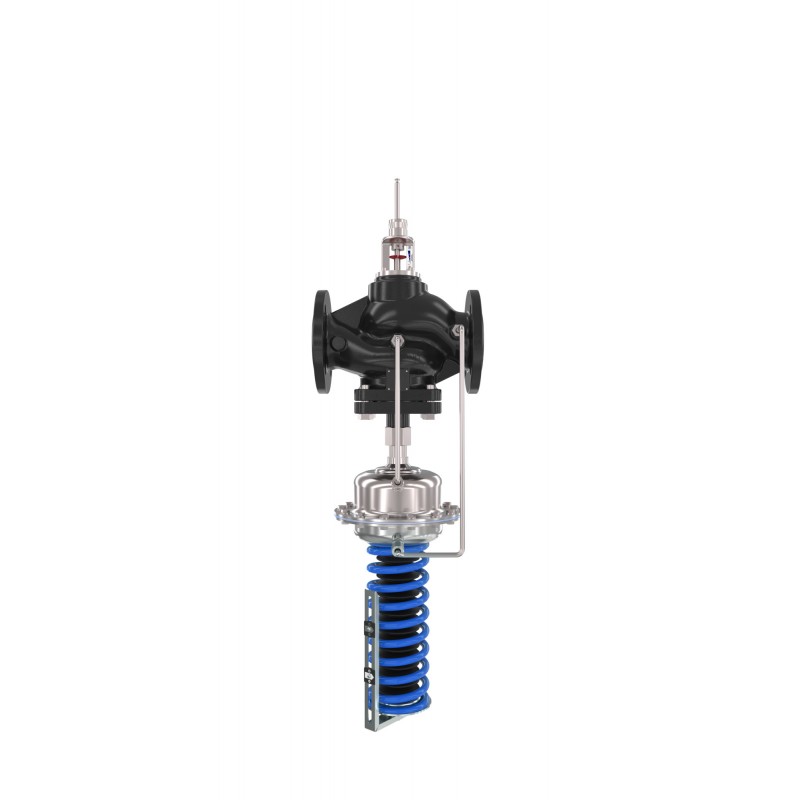

DANFOSS HEATING 003G5566 003G5566 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

003G5566 DANFOSS HEATING AFQMP 2 PN16 250/800 /0,1-1,0 320cm2

Artikel-Nr.: 003G5566

Hersteller: DANFOSS HEATING

Beschreibung:

AFQMP 2 PN16 250/800 /0,1-1,0 320cm2
AFQMP 2, PN 16, DN 250, 0.1 bar - 1 bar, Volumenstrom [m3/h]: 56 - 630, Flansch, Einbauort: beliebig

Kategorien:

  • DANFOSS HEATING

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von DANFOSS HEATING

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Volumenstromregler mit Stellmotoranschluss

Produktdetails

Bruttogewicht431 Kilogram
Gewicht netto375 Kilogram
Volume1261.6 Liter
EAN5714279064513
ArtAFQMP 2
ProduktgruppeDruck-, Durchflussregler
Product Line08
Bruttogewicht431 Kilogram
Gewicht netto375 Kilogram
Volume1261.6 Liter
EAN5714279064513
ArtAFQMP 2
ProduktgruppeDruck-, Durchflussregler
Product Line08

Abdichtung CV MaterialEPDM
Abdichtung DP MaterialEPDM
Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
AnschlussgrößeDN 250
AnschlusstypenFlansch
AnwendungFernwärme und -kälte
Anzahl der Anschlüsse2
Betriebsdruck [max.]16 bar
China RoHS complianceOut of scope
Contains batteriesNo
DescriptionVolumenstromregler mit Stellmotoranschluss
Differenzdruck Bereich [bar] [max.]10 bar
Druckentlastungssystem Regelventil-InnengarniturKammerentlastung
DruckreglerNein
Drucksollwert Bereich [bar] [max.]1 bar
Drucksollwert Bereich [bar] [min.]0.1 bar
DruckstufePN 16
Durchmesser [mm]250 mm
Einbauortbeliebig
Einstellbarer Differenzdruck [bar] [max.]1 bar
Einstellbarer Differenzdruck [bar] [min.]0.1 bar
EU RoHS complianceOut of scope
FunktionVolumenstromregler mit integriertem Motorstellventil
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TNein
Hub [mm]32 mm
Kavitationswert-z0.27
Kavitationswert-z 100%0.22
Kavitationswert-z 25%0.36
Kavitationswert-z 50%0.36
Kavitationswert-z 75%0.27
Kvs-Werte [m³/h]800 m³/h
Leckage durch den Anschluss max. [% Kvs]0.01
Leckrate [% kvs]0.01
Medientemperatur [°C] [max.]150 °C
Medientemperatur [°C] [min.]2 °C
Membranfläche [cm²]320 cm²
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
PN Alternative VSP25
Sollwert PAdjustable
Spindelposition (2)Stromlos geöffnet
VentilgrößeDN 250
Volumenstrom [m3/h]630 m³/h
Volumenstrom [m3/h] [max.]630 m³/h
Volumenstrom [m3/h] [min.]56 m³/h
VolumenstrombegrenzerJa
VolumenstromreglerJa
Werkstoff Regelmembran AntriebEPDM (Rollmembran, gewebeverstärkt)
Werkstoff VentilgehäuseGrauguss EN-GJL-250 (GG-25)
Werkstoff Ventilkegel DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilkegel RegelventilEdelstahl, W.-Nr. 1.4021
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilsitzdichtung DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Wirkdruck [bar]1 bar
Zulässiges MediumDistrict heating/cooling circulation water
Abdichtung CV MaterialEPDM
Abdichtung DP MaterialEPDM
Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
AnschlussgrößeDN 250
AnschlusstypenFlansch
AnwendungFernwärme und -kälte
Anzahl der Anschlüsse2
Betriebsdruck [max.]16 bar
China RoHS complianceOut of scope
Contains batteriesNo
DescriptionVolumenstromregler mit Stellmotoranschluss
Differenzdruck Bereich [bar] [max.]10 bar
Druckentlastungssystem Regelventil-InnengarniturKammerentlastung
DruckreglerNein
Drucksollwert Bereich [bar] [max.]1 bar
Drucksollwert Bereich [bar] [min.]0.1 bar
DruckstufePN 16
Durchmesser [mm]250 mm
Einbauortbeliebig
Einstellbarer Differenzdruck [bar] [max.]1 bar
Einstellbarer Differenzdruck [bar] [min.]0.1 bar
EU RoHS complianceOut of scope
FunktionVolumenstromregler mit integriertem Motorstellventil
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TNein
Hub [mm]32 mm
Kavitationswert-z0.27
Kavitationswert-z 100%0.22
Kavitationswert-z 25%0.36
Kavitationswert-z 50%0.36
Kavitationswert-z 75%0.27
Kvs-Werte [m³/h]800 m³/h
Leckage durch den Anschluss max. [% Kvs]0.01
Leckrate [% kvs]0.01
Medientemperatur [°C] [max.]150 °C
Medientemperatur [°C] [min.]2 °C
Membranfläche [cm²]320 cm²
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
PN Alternative VSP25
Sollwert PAdjustable
Spindelposition (2)Stromlos geöffnet
VentilgrößeDN 250
Volumenstrom [m3/h]630 m³/h
Volumenstrom [m3/h] [max.]630 m³/h
Volumenstrom [m3/h] [min.]56 m³/h
VolumenstrombegrenzerJa
VolumenstromreglerJa
Werkstoff Regelmembran AntriebEPDM (Rollmembran, gewebeverstärkt)
Werkstoff VentilgehäuseGrauguss EN-GJL-250 (GG-25)
Werkstoff Ventilkegel DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilkegel RegelventilEdelstahl, W.-Nr. 1.4021
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilsitzdichtung DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Wirkdruck [bar]1 bar
Zulässiges MediumDistrict heating/cooling circulation water

DATASHEET - PDF

Titel
Größe
Typ
003G5566 003G5566 DE_003G5570.pdf
2 Mbytes
PDF CATALOGUE DANFOSS HEATING EN
11 Mbytes
