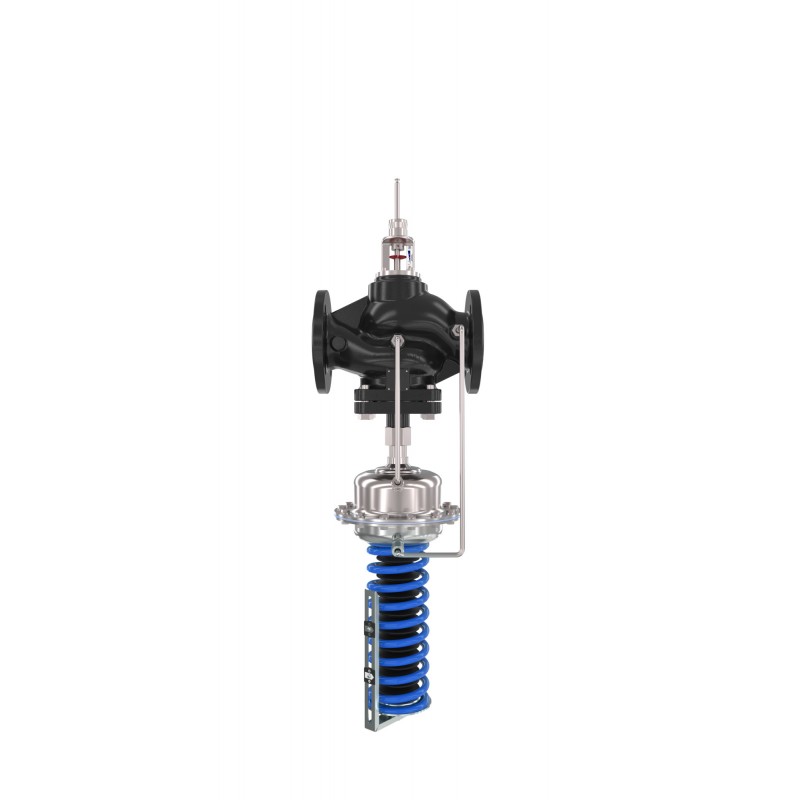

003G5565 DANFOSS HEATING AFQMP 2 PN16 200/650 /0,1-1,0 320cm2 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

003G5565 DANFOSS HEATING AFQMP 2 PN16 200/650 /0,1-1,0 320cm2

003G5565

DANFOSS HEATING

AFQMP 2 PN16 200/650 /0,1-1,0 320cm2

AFQMP 2, PN 16, DN 200, 0.1 bar - 1 bar, Volumenstrom [m3/h]: 36 - 450, Flansch, Einbauort: beliebig

Mehr Infos


Home > DANFOSS HEATING

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von DANFOSS HEATING

Gesamtpreis: $24,780.06
Stückpreis: $24,780.06
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Pressure independent control valve

Produktdetails

Bruttogewicht303.7 Kilogram
Gewicht netto247.5 Kilogram
Volume1392 Liter
EAN5714279064759
ArtAFQMP 2
ProduktgruppeDruck-, Durchflussregler
Product Line08
Bruttogewicht303.7 Kilogram
Gewicht netto247.5 Kilogram
Volume1392 Liter
EAN5714279064759
ArtAFQMP 2
ProduktgruppeDruck-, Durchflussregler
Product Line08

Abdichtung CV MaterialEPDM
Abdichtung DP MaterialEPDM
Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
AnschlussgrößeDN 200
AnschlusstypenFlansch
AnwendungFernwärme und -kälte
Anzahl der Anschlüsse2
Betriebsdruck [max.]16 bar
China RoHS complianceOut of scope
Contains batteriesNo
DescriptionPressure independent control valve
Differenzdruck Bereich [bar] [max.]10 bar
Druckentlastungssystem Regelventil-InnengarniturKammerentlastung
DruckreglerNein
Drucksollwert Bereich [bar] [max.]1 bar
Drucksollwert Bereich [bar] [min.]0.1 bar
DruckstufePN 16
Durchmesser [mm]200 mm
Einbauortbeliebig
Einstellbarer Differenzdruck [bar] [max.]1 bar
Einstellbarer Differenzdruck [bar] [min.]0.1 bar
EU RoHS complianceOut of scope
FunktionVolumenstromregler mit integriertem Motorstellventil
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TNein
Hub [mm]28 mm
Kavitationswert-z0.35
Kavitationswert-z 100%0.31
Kavitationswert-z 25%0.44
Kavitationswert-z 50%0.44
Kavitationswert-z 75%0.35
Kvs-Werte [m³/h]650 m³/h
Leckage durch den Anschluss max. [% Kvs]0.01
Leckrate [% kvs]0.01
Medientemperatur [°C] [max.]150 °C
Medientemperatur [°C] [min.]2 °C
Membranfläche [cm²]320 cm²
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
PN Alternative VSP25
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
Sollwert PAdjustable
Spindelposition (2)Stromlos geöffnet
VentilgrößeDN 200
Volumenstrom [m3/h]450 m³/h
Volumenstrom [m3/h] [max.]450 m³/h
Volumenstrom [m3/h] [min.]36 m³/h
VolumenstrombegrenzerJa
VolumenstromreglerJa
Werkstoff Regelmembran AntriebEPDM (Rollmembran, gewebeverstärkt)
Werkstoff VentilgehäuseGrauguss EN-GJL-250 (GG-25)
Werkstoff Ventilkegel DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilkegel RegelventilEdelstahl, W.-Nr. 1.4021
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilsitzdichtung DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Wirkdruck [bar]1 bar
Zulässiges MediumDistrict heating/cooling circulation water
Abdichtung CV MaterialEPDM
Abdichtung DP MaterialEPDM
Alternatives MediumGlykolhaltiges Wasser bis zu 30 %
AnschlussgrößeDN 200
AnschlusstypenFlansch
AnwendungFernwärme und -kälte
Anzahl der Anschlüsse2
Betriebsdruck [max.]16 bar
China RoHS complianceOut of scope
Contains batteriesNo
DescriptionPressure independent control valve
Differenzdruck Bereich [bar] [max.]10 bar
Druckentlastungssystem Regelventil-InnengarniturKammerentlastung
DruckreglerNein
Drucksollwert Bereich [bar] [max.]1 bar
Drucksollwert Bereich [bar] [min.]0.1 bar
DruckstufePN 16
Durchmesser [mm]200 mm
Einbauortbeliebig
Einstellbarer Differenzdruck [bar] [max.]1 bar
Einstellbarer Differenzdruck [bar] [min.]0.1 bar
EU RoHS complianceOut of scope
FunktionVolumenstromregler mit integriertem Motorstellventil
Funktion VSP – PNein
Funktion VSP – QNein
Funktion VSP – TNein
Hub [mm]28 mm
Kavitationswert-z0.35
Kavitationswert-z 100%0.31
Kavitationswert-z 25%0.44
Kavitationswert-z 50%0.44
Kavitationswert-z 75%0.35
Kvs-Werte [m³/h]650 m³/h
Leckage durch den Anschluss max. [% Kvs]0.01
Leckrate [% kvs]0.01
Medientemperatur [°C] [max.]150 °C
Medientemperatur [°C] [min.]2 °C
Membranfläche [cm²]320 cm²
Nenndruck [bar]16 bar
pH-Wert Medium [max.]10
pH-Wert Medium [min.]7
PN Alternative VSP25
REACH-Kandidatenliste StoffeLead (CAS no. 7439-92-1)
Sollwert PAdjustable
Spindelposition (2)Stromlos geöffnet
VentilgrößeDN 200
Volumenstrom [m3/h]450 m³/h
Volumenstrom [m3/h] [max.]450 m³/h
Volumenstrom [m3/h] [min.]36 m³/h
VolumenstrombegrenzerJa
VolumenstromreglerJa
Werkstoff Regelmembran AntriebEPDM (Rollmembran, gewebeverstärkt)
Werkstoff VentilgehäuseGrauguss EN-GJL-250 (GG-25)
Werkstoff Ventilkegel DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilkegel RegelventilEdelstahl, W.-Nr. 1.4021
Werkstoff VentilsitzEdelstahl, W.-Nr. 1.4021
Werkstoff Ventilsitzdichtung DifferenzdruckreglerEdelstahl, W.-Nr. 1.4021
Wirkdruck [bar]1 bar
Zulässiges MediumDistrict heating/cooling circulation water

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE DANFOSS HEATING EN .pdf 11 Mbytes
003G5565 003G5565 DE_003G5570.pdf 2 Mbytes 003G5565 003G5565 DE_003G5570.pdf
