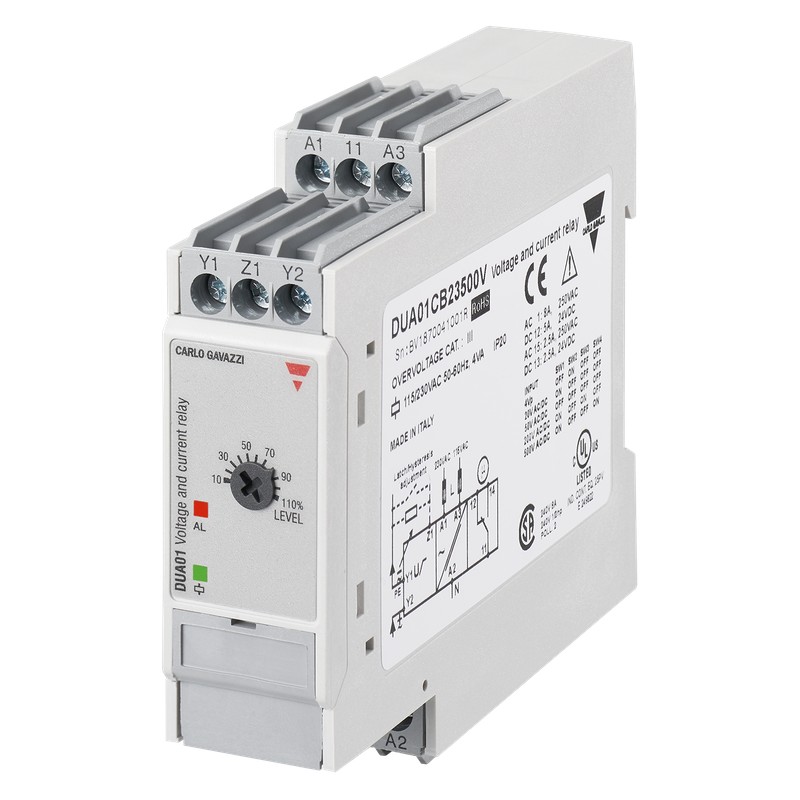

DUA01CB23500V CARLO GAVAZZI Signalausgang 1 Relais SOLL 1 Abgebildet variabel einstellbar Steuerspannung 1-.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

DUA01CB23500V CARLO GAVAZZI Signalausgang 1 Relais SOLL 1 Abgebildet variabel einstellbar Steuerspannung 1-..

DUA01CB23500V

CARLO GAVAZZI

Verfügbar

Schiff am heute

Signalausgang 1 Relais SOLL 1 Abgebildet variabel einstellbar Steuerspannung 1-phasig AC / DC Andere 22,5 mm MASSE DATEN-Überwachungsfunktion 115/230 VAC Überspannungs DIN-Schiene 500 VAC Eingänge 4 Vp

Mehr Infos


Management Control Energie Analysatoren

Controls

Überwachungsrelais,Mess- und Stromwandler

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

Menge Preis
1+$94.43
3+$88.77
5+$86.81
7+$85.70
10+$84.81
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Verwandte Produkte

Mehr Infos



Strom- und Spannungsüberwachungsgeräte
1 Phase, Überspannung AC/DC, Überstrom AC Typen DUA01, PUA01
DUA01 PUA01
• Überspannungsüberwachungsrelais für 1-Phasen
AC/DC Spannung
• Überstromüberwachungsrelais für 1-Phasen und 3- Phasen Wechselstrom mit Messwandler
• Messbereiche: 2 bis 20 V AC/DC, 5 bis 50 V AC/DC,
20 bis 200 V AC/DC, 50 bis 500 V AC/DC und 0,4 bis 4
VS AC einstellbar über DIP-Schalter
• Einstellung der zulässigen Überspannung auf relativer
Skala
• Einstellbare Hysterese
• Programmierbare Selbsthaltung beim eingestellten
Grenzwert
• Ausgang: 1 Wechsler 8 A normalerweise deaktiviert
• Ausführung: Für die Montage auf DIN-Schiene nach
DIN EN 50 022 (DUA01) oder als Steckmodul (PUA01)
• 22,5 mm Gehäuse nach Euro-Norm oder 36 mm Steck- modul
• LED-Anzeige für Relais und Betriebsspannung EIN
• Galvanisch getrennte Stromversorgung
Produktbeschreibung Bestellschlüssel
DUA 01 C B23 500V
Die Geräte DUA01 sind prä- zise arbeitende Überspan- nungsüberwachungsrelais für 1-Phasen-Wechselspan- nung und Gleichspannung. Bei Verwendung der Strom- wandler MI und MP können sie auch als Überstromüber- wachungsrelais in 1-Phasen
Typenwahl
und 3-Phasen-Netzen ver- wendet werden. Die Selbsthaltungsfunktion bietet den Vorteil, dass das Aus- gangsrelais auch nach Ende einer Alarmbedingung im angezogenen Zustand bleibt. Die rote LED signalisiert den Schaltzustand des Relais.
Gehäuse Funktion Typ Version Ausgang
Betriebsspannung
Bereich
Montage Ausgang Betrieb.: 24 bis 48 VAC/DC Betrieb.: 115/230 V AC
DIN-Schiene 1 Wechsler DUA 01 C D48 500V DUA 01 C B23 500V
Steckmodul 1 Wechsler PUA 01 C D48 500V PUA 01 C B23 500V
Technische Daten Eingang
Messeingang (Spannungspegel)
DUA01 Klemmen Y1, Y2
PUA01 Klemmen 5, 7
Messbereiche
Direkt RI U max
Direkt wählbar mit DIP-Schalter
2 bis 20 VAC/DC > 500 kΩ 600 V
5 bis 50 VAC/DC > 500 kΩ 600 V
20 bis 200 VAC/DC > 500 kΩ 600 V
50 bis 500 VAC/DC > 500 kΩ 600 V
0,4 bis 4 Vp AC > 500 kΩ 600 V Max. Spannung für 1 s 1000 V
Bereiche MI und MP Stromwandler A AC (eff) Max. Strom
1-phasig: 3-phasig:
MI 5 MP 3005 0,5 bis 5 A 20 AAC MI 20 MP 3020 2 bis 20 A 50 AAC MI 100 MP 3100 10 bis 100 A 250 AAC MI 500 MP 3500 50 bis 500 A 750 AAC
Kontakteingang
DUA01 Klemmen Z1, Y1
PUA01 Klemmen 8, 9
Keine Selbsthaltefunktion > 10 kΩ Selbsthaltefunktion < 500 Ω Ansteuerzeit für die Selbsthaltung > 500 ms
Technische Daten Ausgang
Ausgang 1 poliger Wechsler
Nenn-Isolationsspannung 250 VAC
Kontaktdaten (AgSnO2) µ
Ohmsche Lasten AC 1 8 A @ 250 VAC DC 12 5 A @ 24 VDC
Kleine induktive Lasten AC 15 2,5 A @ 250 VAC DC 13 2,5 A @ 24 VDC
Mechanische Lebensdauer ≥ 30 x 106 Schaltspiele
Elektrische Lebensdauer ≥ 105 Schaltspiele
(bei 8 A, 250 V, cos ϕ = 1)
Schalthäufigkeit ≤ 7200 Schaltspiele/h
Durchschlagfestigkeit
AC Bemessungsspannung ≥ 2 kVAC (rms) Nenn-Impulshaltespannung 4 kV (1,2/50 µs)
Beachten Sie bitte
(Gilt nur für PUA) Die Ein- gangsspannung (AC und DC) darf gegenüber der Masse eine Spannung von 300 V nicht überschreiten.
Technische Änderungen vorbehalten (08.06.10) 1
