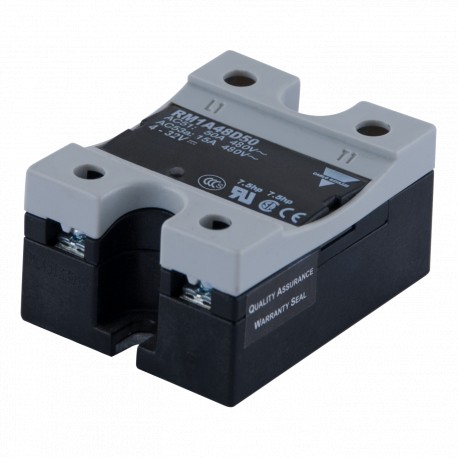

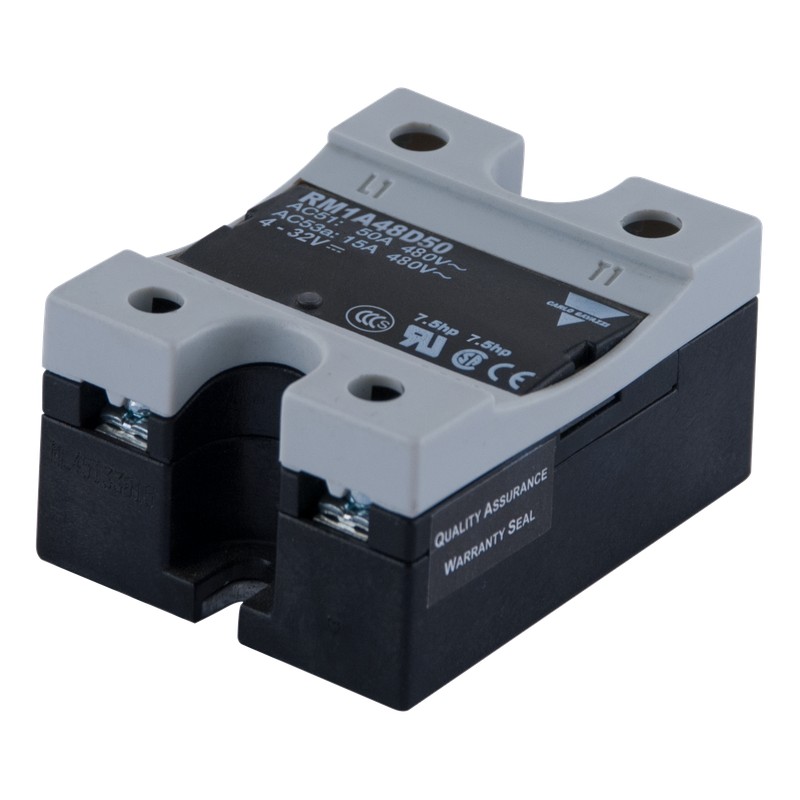

RM1B48D50 CARLO GAVAZZI Ssr-Rm 480V 50A Dc Ip

Halbleiterrelais, IP 20 Industriegehäuse mit Anzeige-LED AC, Thyristorausgang, 1-polig, DC/AC-Ansteuerung
25-100 A, Typen RM 23, RM 40, RM 48, RM 60
• Halbleiterrelais für Schraubmontage
• Aufbau nach dem Direktbonding-Verfahren
• Nullspannungsschalter
• Überspannungsschutz durch integrierten Varistor
• Zwei Ansteuerbereiche: 3-32 VDC und
20-280- VAC/24-48 VDC
• Nenn-Betriebsdaten: bis 100 AAC und 600 VAC
• Spitzensperrspannung: bis 1400 VP
• Potentialtrennung durch Optokoppler > 4000 Veff
• Abnehmbare Schutzabdeckung für IP 20
• Selbstabhebende Anschlußklemmen
• Anschluss der Kabel mit Aderendhülse (im Lastkreis bis 2 x 6 mm2), Gabel- und Ringkabelschuhen
• CE, RoHS-konform
• cURus, CSA, CCC
Produktbeschreibung
Bestellschlüssel
RM 1 A 23 D 25
Der Nullspannungsschalter mit antiparallel geschalteten Thyri- storen als Schaltelement im Lastkreis ist wegen seiner nahezu unbegrenzten Anwend- ungsmöglichkeiten das am häufigsten eingesetzte Halblei- terrelais für Industrieanwendun- gen. Er kann zum Schalten von ohmschen, induktiven und kapazitiven Lasten eingesetzt werden. Der Nullspannungs- schalter schaltet beim Null- durchgang der sinusförmigen Spannung ein und beim Durch- gang des Stromes durch Null wieder aus. Der integrierte Varistor schützt das Halbleiter-
relais vor Spannungsspitzen aus dem Netz. Die LED-Anzei- ge signalisiert den Status des Steuereingangs. Die Abdeck- ung gewährleistet Schutz gegen Berührung der Aus- gangsklemmen entsprechend der Schutzart IP 20. Die Abdeckung kann mit Hilfe eines Schraubendrehers entfernt werden, um z.B. Ringösen zu montieren. Alle Klemmen im Ansteuer- und Lastkreis sind mit selbstabhebenden Klemm- platten ausgestattet, sie erlau- ben auf der Lastseite den be- rührungsgeschützten Anschluss von 2 Kabeln bis 6 mm2.
Halbleiterrelais Anzahl der Pole Schaltfunktion
Nenn-Betriebsspannung
Steuerspannung
Nenn-Betriebsstrom
Typenwahl
Schaltverhalten Nenn-Betriebsspannung Steuerspannung Nenn-Betriebsstrom
A: Nullspannungsschalter 23: 230 VAC A: 20-280 VAC/22-48 VDC 25: 25 AAC B: Momentanschalter* 40: 400 VAC D: 3-32 VDC** 50: 50 AAC (optional) 48: 480 VAC 75: 75 AAC
60: 600 VAC 100: 100 AAC
* nur mit DC-Ansteuerung lieferbar ** 4 bis 32 VDC bei der 480 und 600 VAC-Version
** 4 bis 32 VDC bei RM1B Type
Auswahl nach den technischen Daten
Nenn-Betriebs- Spitzensperr- Steuerspannung Nenn-Betriebsstrom
Spannung spannung 25 AAC 50 AAC 75 AAC 100 AAC
230 VAC 650 VP 3 - 32 VDC RM1A23D25 RM1A23D50 RM1A23D75 RM1A23D100
20 bis 280 VAC RM1A23A25 RM1A23A50 RM1A23A75 RM1A23A100
22 bis 48 VDC
400 VAC 850 VP 4 - 32 VDC RM1A40D25 RM1A40D50 RM1A40D75 RM1A40D100
20 bis 280 VAC RM1A40A25 RM1A40A50 RM1A40A75 RM1A40A100
22 bis 48 VDC
480 VAC 1200 VP 4 - 32 VDC RM1A48D25 RM1A48D50 RM1A48D75 RM1A48D100
20 bis 280 VAC RM1A48A25 RM1A48A50 RM1A48A75 RM1A48A100
22 bis 48 VDC
600 VAC 1400 VP 4 - 32 VDC RM1A60D25 RM1A60D50 RM1A60D75 RM1A60D100
24 bis 280 VAC RM1A60A25 RM1A60A50 RM1A60A75 RM1A60A100
24 bis 48 VDC
Technische Änderungen vorbehalten (21.08.2014) 1
