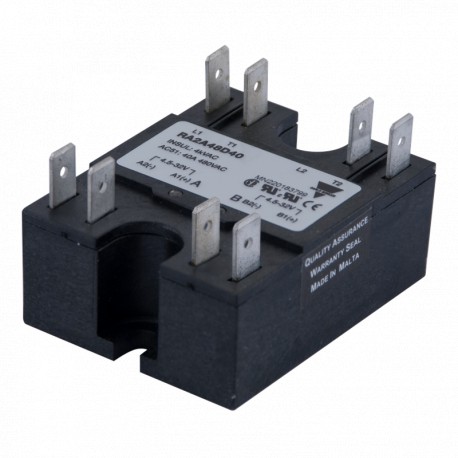

RA2A60D40 CARLO GAVAZZI Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RA2A60D40 CARLO GAVAZZI

RA2A60D40

CARLO GAVAZZI

Verfügbar

Schiff am heute


Halbleiterrelais

Switches

Industrials Relays, Halbleiterrelais schütze, Sockets

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von CARLO GAVAZZI

Menge Preis
1+$81.29
3+$76.51
5+$74.85
7+$73.92
9+$73.32
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

ANGESEHENE ARTIKEL


Verwandte Produkte

Mehr Infos



Halbleiterrelais, Industriegehäuse, 2-polig
AC, Thyristorausgang, DC-Ansteuerung
25-40A, Typen RA2A
• 2 poliges Halbleiterrelais für
Flachsteckanschlüsse
• Ausführung als Nullspannungsschalter
• Für ohmsche oder induktive AC Lasten
• Direktbonding-Verfahren
• LED Ansteuerzustandsanzeige
• Nenn-Betriebsstrom: 2 x 25 und 2 x 40 AAC
• Nenn-Betriebsspannung: 230 - 600 VAC
• Eingangsspannungs-Bereiche: 4,5 bis 32 VDC
• Spitzensperrspannung: Bis zu 1200 Vp
• Potentialtrennung: Optokoppler (Ansteuerkreislastkreis) 4kV
Produktbeschreibung
Bestellschüssel
RA 2 A 48 D 25 M
Dieses 2 polige Halbleiterrelais ist eine kompakte Lösung für das Schalten von Drehstrom- lasten in Sparschaltung. Ebenso können 2 voneinander unabhängige Lasten geschaltet werden. Wird der Steuerein- gang A angesteuert schaltet der Lastkreis A beim nächsten
Typenwahl
Nulldurchgang ein. Bei der Ansteuerung von B schaltet der Lastkreis B. Eine LED zeigt den Ansteuerzu-stand an. Die RA2A..M Version wurde speziell für das Schalten von Motoren in Sparschaltung ent- wickelt.
Halbleiterrelais Anzahl der Pole Schaltverhalten
Nenn-Betriebsspannung
Steuerspannung Nenn-Betriebsstrom Lastart
Schaltverhalten Nenn- Nenn- Steuer- Spitzensperr- Lastart
Betriebsspannung Betriebsstrom spannung spannung
A: Nullspannungsschalter 23: 230 VAC 25: 2 x 25 A D: 4.5 - 32 VDC 23: 650 V M: Für induktive
40: 400 VAC 40: 2 x 40 A 40: 850 V Lasten
48: 480 VAC 48: 1200 V
60: 600 VAC 60: 1200 V
Auswahl nach den technischen Daten
Nenn- Spitzensperr- Steuerspannung Nenn-Betriebsstrom
Betriebspannung spannung 2 x 25 AAC 2 x 40 AAC
230 VAC 650 V 4.5 bis 32 VDC RA2A23D25 RA2A23D40
RA2A23D25M RA2A23D40M
400 VAC 850 V 4.5 bis 32 VDC RA2A40D25 RA2A40D40
RA2A40D25M RA2A40D40M
480 VAC 1200 V 4.5 bis 32 VDC RA2A48D25 RA2A48D40
RA2A48D25M RA2A48D40M
600 VAC 1200 V 4.5 bis 32 VDC RA2A60D25 RA2A60D40
RA2A60D25M RA2A60D40M
Technische Daten Ansteuerkreis
Bereich Steuerspannung 4.5 bis 32 VDC Einschaltspannung 4.25 VDC Ausschaltspannung 2 VDC Eingangsstrom pro Pol ≤ 10 mA Einschlatverzögerungszeit ≤ 10 ms
@ 50 Hz
Ausschaltverzögerugszeit ≤ 10 ms
@ 50 Hz
Technischen Daten Gehäuse
Gewicht Ca. 85 g Gehäusematerial Noryl GFN 1, schwarz Bodenplatte
25, 40 A Aluminium, vernickelt
25, 40 A (M type) Kupfer, vernickelt
Rachsteckeranschluß 6.3 mm
Technische Änderungen vorbehalten (03.08.2011) 1

Datasheet - PDF

Titel: Sprache: Größe: Typ:
pdf- RA2A60D40 CARLO GAVAZZI German 143 Kbytes pdf- RA2A60D40 CARLO GAVAZZI
pdf- RA2A60D40 CARLO GAVAZZI German 48 Kbytes pdf- RA2A60D40 CARLO GAVAZZI
pdf- RA2A60D40 CARLO GAVAZZI English 12 Mbytes pdf- RA2A60D40 CARLO GAVAZZI
