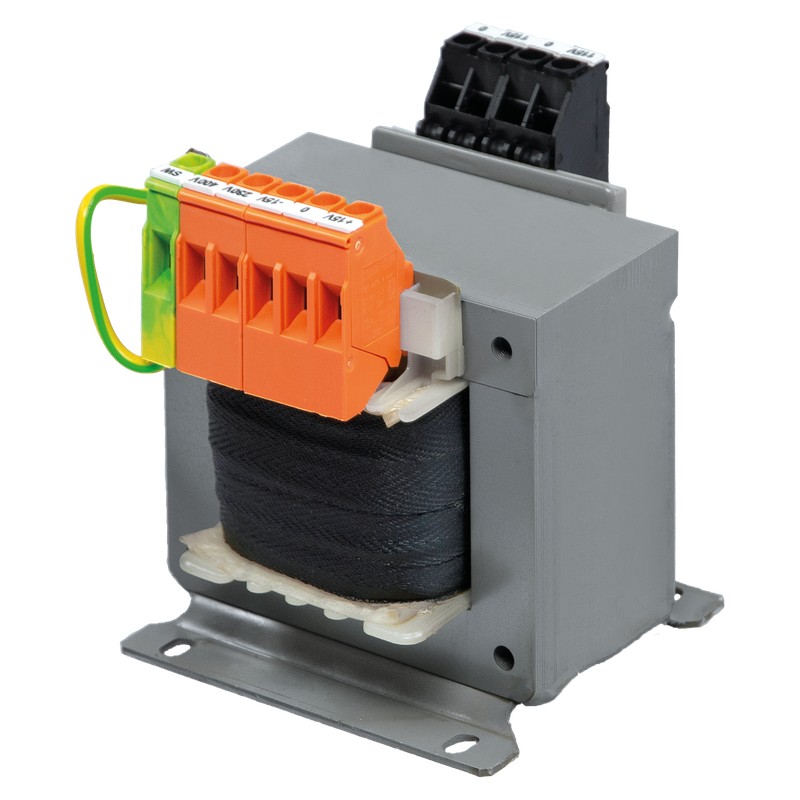

STSU 100/24 BLOCK Control Transformatoren
STSU 100/24
BLOCK
Control Transformatoren
Steuertransformatoren STSU 100/24
Steuerungs- und Sicherheitstrenntransformator
Home > BLOCK
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von BLOCK
Related products
▲Bestseller
▲Mehr Infos
▲Die Transformatoren der STSU-Serie gewährleisten eine sichere galvanische Trennung des Primärkreises vom Sekundärkreis. Das einzigartige BLOCK IMPEX Vakuumimpregnierungsverfahren bietet einen hervorragenden Schutz vor äußeren Einflüssen und reduziert gleichzeitig den Lärmpegel. Die robuste Metallbodenplatte mit länglichen Löchern sorgt für eine einfache und sichere Montage.
›Steuerungs- und Sicherheitstrenntransformator gemäß EN (IEC) 61558-2-2 und EN (IEC) 61558-2-6
›Duale Eingangsspannung 230 und 400 Vac
›Sehr gutes Einstiegsverhalten aufgrund der geringeren Einstiegsströme
›Primärseitige ±15-V-Abgriffe zur Spannungsanpassung
›Berührungsgeschützte Verbindungsanschlüsse gemäß UVV BGV A3
›Mit kombinierter Bodenplatte für Schrauben- und Schienenmontage
| Produkt | Steuerungs- und Sicherheitstrenntransformator |
| Bestellnummer | STSU 100/24 |
| Reihe | STSU |
| Macht | 100 VA |
| Eingabe | 230 V / 400 V ± 15 V |
| Ausgabe | 2 x 12 V • 4.17 Aac |
| Phasen | 1 |
| Frequenzbereich | 50 Hz bis 60 Hz |
| Kurzschlussverluste | 11,39 W |
| Verluste ohne Last | 7,36 W |
| Kurzzeitleistung / sofortiger Ausgang | 254 VA |
| Kurzschlussspannung UK | 7.52 % |
| EN-Isolationsklasse | B (130°C) |
| UL-Isolierungsklasse | Baureihe 130 |
| Arbeitszyklus | 100 % |
| Drahtmaterial | Kupfer |
| Effizienz | 84.2 % |
Allgemein
| Kurzschlussnachweis | Kein Kurzschlussnachweis |
| Schaltgruppe | iii0 |
| Schildwicklung | Ja |
| Art der Kühlung | EIN |
Umwelt
| Umgebungstemperatur | -20 °C bis 40 °C / -4 °F bis 104 °F |
| Maximal Installationshöhe | 2.000 m / 6.562 ft |
Schutz und Sicherheit
| Schutzart | IP00 |
| Schutzklasse (vorbereitet) | Ich |
| Überspannungskategorie | Ⅲ |
| Grad der Kontamination | 1 |
Elektrische Anschlüsse
| Eingangsanschluss | Schraubklemmen |
| Ausgangsterminal | Schraubklemmen |
| Terminal-PE | Schraubklemmen |
Größe und Gewicht
| Breite | 84 mm / 3,31 Zoll |
| Höhe | 96 mm / 3,78 Zoll |
| Tiefe | 97 mm / 3,82 Zoll |
| Gewicht | 2,05 kg / 4,519 lbs |
Allgemein
| TS35-Schienenmontage möglich | Ja |
