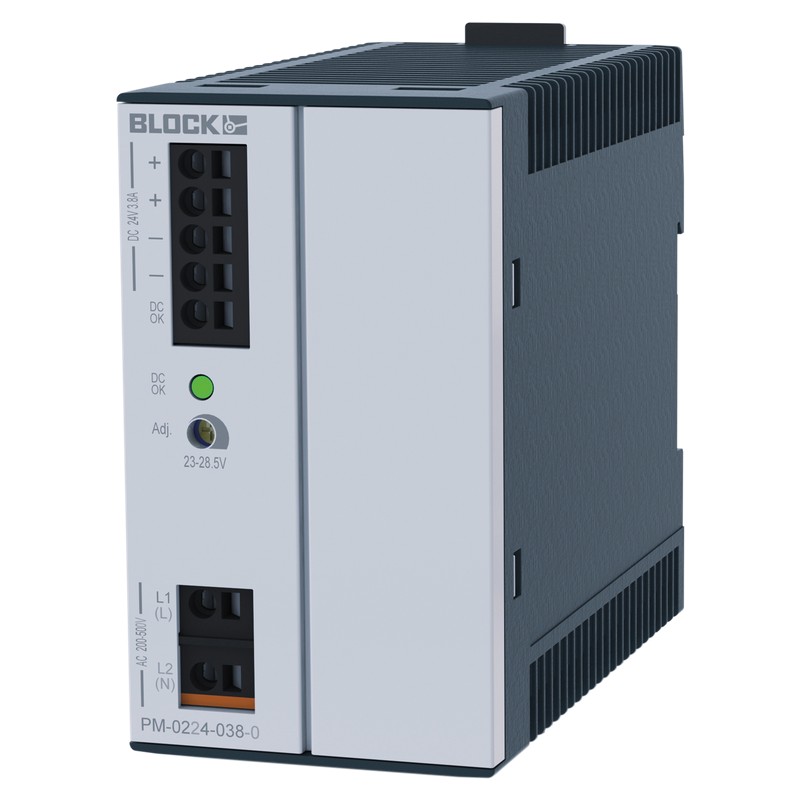

PM-0224-038-0 BLOCK Switch Mode Power Supplies
PM-0224-038-0
BLOCK
Switch Mode Power Supplies
Schaltmodus-Netzteile PM-0224-038-0
Primär getaktetes Schaltnetzteil, zweiphasig
Home > BLOCK
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von BLOCK
Related products
▲Bestseller
▲Mehr Infos
▲| Produkt | Primär getaktetes Schaltnetzteil, zweiphasig |
| Bestellnummer | PM-0224-038-0 |
| Baureihe | PM 2AC |
Eingang
| Eingangsnennspannung | 200 Vac bis 500 Vac |
| Eingangsspannungsbereich AC | 180 Vac bis 575 Vac |
| Eingangsspannungsbereich DC | 254 Vdc bis 800 Vdc |
| Eingangsnennstrom (Nennlast) (230Vac) | 0,82 A |
| Eingangsnennstrom (Nennlast) (500Vac) | 0,52 A |
| Eingangssicherung intern | 3,15 AT |
| Einschaltzeit (230Vac) | 1,20 s |
| Einschaltzeit (400Vac) | 0,80 s |
| Nennfrequenzbereich AC | 44 Hz bis 66 Hz |
| Nennfrequenzbereich DC | 0 Hz |
| Einschaltstrombegrenzung NTC < | 30 A |
| Empfohlene Vorsicherung | 6A, 10A, 16A, B/C-Char. |
| Netzausfallüberbrückung (Nennlast) (230Vac) | 15,0 ms |
| Netzausfallüberbrückung (Nennlast) (400Vac) | 60,0 ms |
Ausgang
| Leistung | 91 W |
| Ausgangsnennspannung | 24 Vdc |
| Ausgangsnennstrom | 3,8 A |
| Ausgangsspannungsbereich | 23 Vdc bis 28,5 Vdc |
| Ausgangsstrombegrenzung (Konstantstrom) typ. | 3,8 A |
| Restwelligkeit (Nennlast) typ. | 30 mVss |
| Leistungsfaktor | 0,66 |
| Max. Verlustleistung | 13,2 W |
| Rückspeisefestigkeit max. | 35 Vdc |
| Verlustleistung Leerlauf (230Vac) | 0,93 W |
| Verlustleistung Leerlauf (400Vac) | 1,80 W |
| Verlustleistung Nennlast (230Vac) | 11,00 W |
| Verlustleistung Nennlast (400Vac) | 11,00 W |
| Überspannungsschutz des Ausgangs | 40,0 Vdc |
| Parallel schaltbar | Ja (kein NEC Class 2) |
| Serienschaltbar | Ja (kein NEC Class 2) |
Signalisierung
| Signalausgang | Relaiskontakt |
| Statusanzeige | LED grün |
Umgebung
| Umgebungstemperatur | -25 °C bis 70 °C / -13 °F bis 158 °F |
| Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
| Luftfeuchtigkeit ohne Betauung | 5 % bis 96 % |
| Kühlungsart | natürliche Konvektion |
| Erforderlicher Mindestabstand (seitlich) | 0 mm |
| Erforderlicher Mindestabstand (oben/unten) | 50 mm |
Schutz und Sicherheit
| Verschmutzungsgrad nach EN 50178 / 62103 | 2 |
| Schutzklasse nach EN 61140 | II, ohne PE-Anschluss |
Maße und Gewichte
| Breite | 52 mm / 2,05 in |
| Höhe | 90 mm / 3,54 in |
| Tiefe | 111 mm / 4,37 in |
| Gewicht | 0,37 kg / 0,816 lbs |
