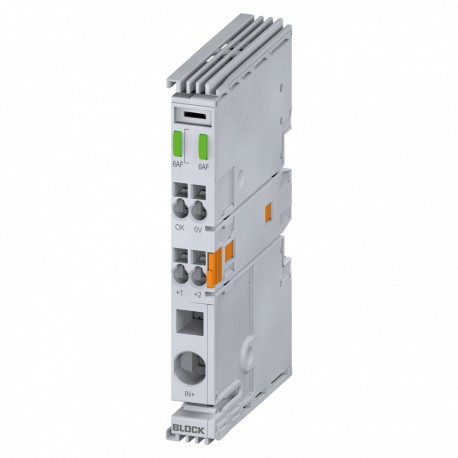

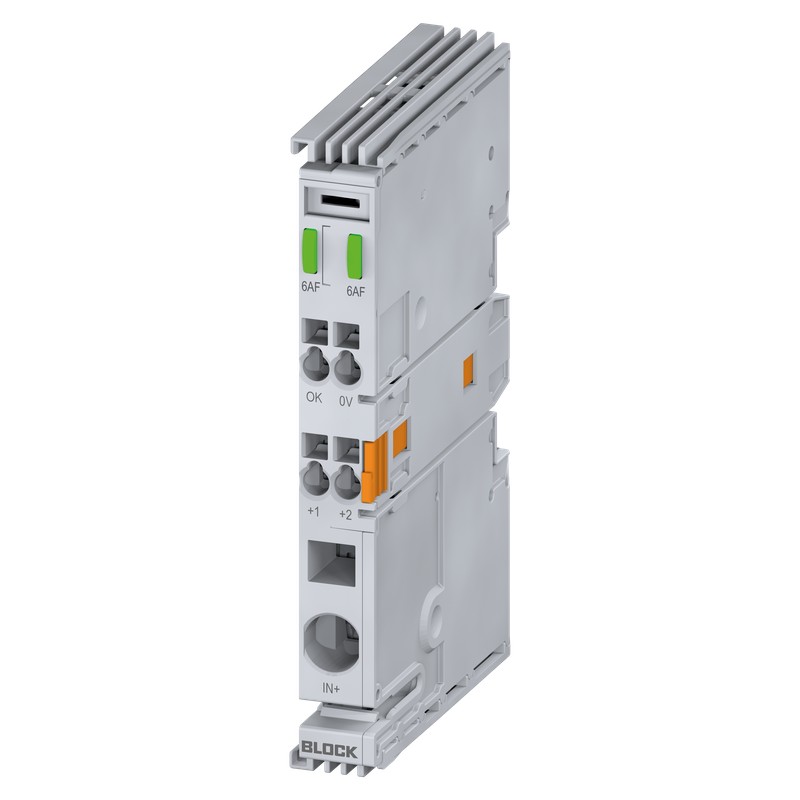

EB-2724-2120-0F BLOCK eBreaker EB-2724-2120-0F
EB-2724-2120-0F
BLOCK
eBreaker EB-2724-2120-0F
2-Kanal-Leistungsschalter thermomagnetisch mit schnellen Auslöseeigenschaften
Home > BLOCK
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von BLOCK
Related products
▲Bestseller
▲Mehr Infos
▲›Automatische Kanalzuweisung
›Unterspannungsabschaltung pro Kanal
›Zusätzliche Lastausgänge durch seitlich montierbare Auslöser
›Interne Sicherung, angepasst an den auslösenden Strom
›3 Jahre Garantie
| Produkt | 2-Kanal-Leistungsschalter thermomagnetisch mit schnellen Auslöseeigenschaften |
| Bestellnummer | EB-2724-2120-0F |
| Reihe | EB-27F |
Eingabe
| Nennspannung | 24 Vdc |
| Eingangsspannungsbereich | 18 Vdc bis 30 Vdc |
| Maximal Dauerstrom des Moduls | 12 A |
| Maximal Dauerstromzufuhranschluss (+) | 40 A |
| Max. Rippel der einspässigen Eingangsspannung | 3 % |
| Einschaltschwelle | 17,50 V |
Ausgabe
| Nennausgangsspannung | 24 Vdc |
| Nennausgangstrom | 6 A |
| Angegebener Ausgangsstrom pro Ausgangskanal | 6 A |
| Ausgangsspannungsbereich | 24 Vdc |
| Anzahl der Ausgangskanäle | 2 |
| Abschaltschwelle | 16,7 V |
| Maximaler Spannungsabfall zwischen Ein- und Ausgang | 54 mV |
| Maximale Wartezeit nach dem Abschalten eines Ausgangs nach einer Überlastung (thermische Relaxation) | 5 s |
| Leerlaufstrom @ 24 V | 40 mA |
| Max. Rückkopplungswiderstand | 35 Vdc |
| Leistungsverluste im Bereitschaftsmodus | 0,40 W |
| Parallele Verbindung der Ausgänge | Nicht erlaubt |
| Serienverbindung der Ausgänge | Nicht erlaubt |
| Veröffentlichungsmerkmale | Thermomagnetische Charakteristik |
Signalisierung
| Signalausgang | Ausgangsstatus, Kurzschlussfestigkeit, DC 24 V, maximal 25 mA, hoch = Kanal ein, niedrig = Kanal aus, Fehler |
| Statusanzeige | Grüne, gelbe, rote LED |
Umwelt
| Klimaklasse gemäß EN 60721 | 3K3 |
| Umgebungstemperatur | -25 °C bis 70 °C / -13 °F bis 158 °F |
| Lagertemperatur | -25 °C bis 85 °C / -13 °F bis 185 °F |
| Luftfeuchtigkeit ohne Kondensation | 5 % bis 96 % |
| Art der Kühlung | Natürliche Konvektion |
| Erforderliche Mindestdistanz (seitlich) | 0 mm |
| Erforderliche Mindestdistanz (oben/unten) | 30 mm |
Schutz und Sicherheit
| Grad der Verschmutzung | 2 |
| Schutzklasse gemäß EN 61140 | III, ohne PE-Anschluss |
Größe und Gewicht
| Breite | 12 mm / 0,47 Zoll |
| Höhe | 99 mm / 3,9 Zoll |
| Tiefe | 60 mm / 2,36 Zoll |
| Tiefe inkl. DIN TH35 | 64,5 mm / 2,54 Zoll |
| Gewicht | 0,04 kg / 0,088 lbs |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATÁLOGO BLOCK DE.pdf | 78 Mbytes |
|
