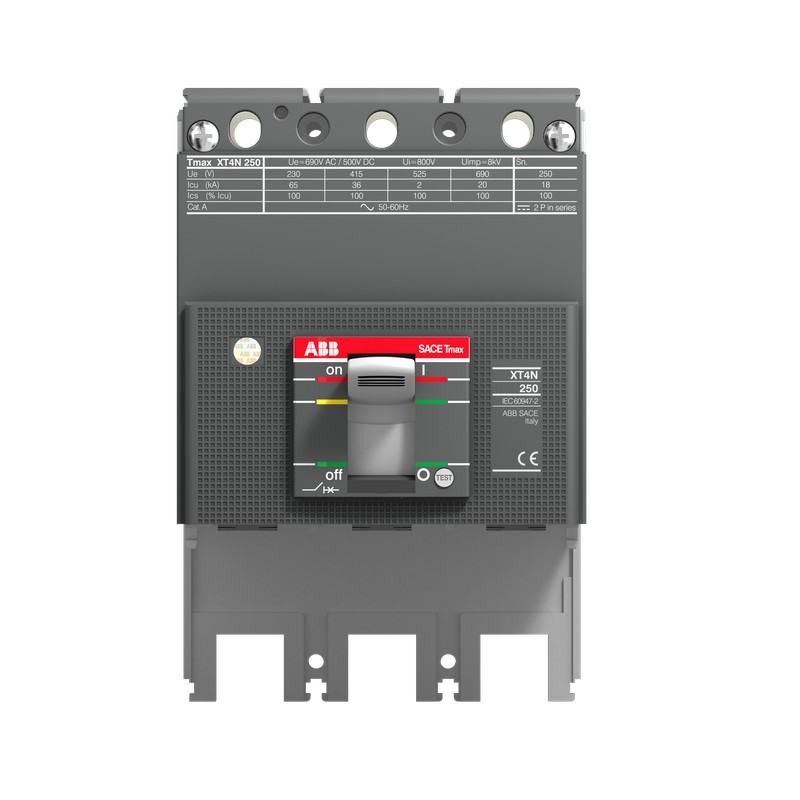

1SDA068173R1 ABB XT4N250 TEIL A 3P F F
1SDA068173R1
ABB
XT4N250 TEIL A 3P F F
XT4N250 3P F F INTERRUPT-TEIL
XT4N 250 BREAKING PART 3p F F Kompaktleistungsschalter Tmax XT4 mit vorderseit. Anschluessen
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kompaktleistungsschalter ≤ 250 A Xtmax
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions Label | Ja |
| Produktkreislaufwirtschaft | |
| Recyclingfähigkeitsrate | Verfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 56.30 % |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Anweisungen zur Produktlebensdauer | 9AKK108468A2351 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 9AKK108469A1857 |
| 9AKK108468A1892 | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| SCIP | a8641d07-a8d6-4eb5-9e76-4c8418367693 Italien (IT) |
| Vereinfachtes SCIP | 95e88b62-c31b-43e1-9642-75cfd983e3cd Frankreich (FR) |
| 3ec64800-2e6a-4e41-95c5-9b9d037dd07f Belgien (BE) | |
| 19d8b199-fe9b-4cb9-802e-eb1256a62083 Spanien (ES) | |
| 6ebd5e03-62f8-4fed-b747-0619fd52a64f Ungarn (HU) | |
| b0c6370e-c6b2-4247-95f4-eb55f61c4398 Deutschland (DE) | |
| 002bfab0-037e-4fa8-af23-2510269b645b Tschechische Republik (CZ) | |
| fb2e6ca8-324d-49e1-beae-6031557ec8bd Dänemark (DK) | |
| 86a21dc3-a0fb-4c90-9d45-300f7d4bba26 Schweden (SE) | |
| 37baf07f-9dad-41e0-92a2-e50c001830a8 Portugal (PT) | |
| eb69a847-3283-4cb3-94ef-f886ad77cae5 Deutschland (DE) | |
| a903063a-3652-4e69-ba72-57a452bc583f Deutschland (DE) | |
| 8312f4c6-e269-434d-9602-0e032f39b82c Kroatien (CR) | |
| 105e9c07-a51f-4e97-88e8-06996233ee52 Deutschland (DE) | |
| bece2ded-b36d-4ec1-a727-aa20cd4e5a04 Polen (PL) | |
| 7d5a2634-b83a-4c65-84fc-283c7e0cd973 Bulgarien (BG) | |
| 80929283-6575-4351-8a1b-3f68f2bb2309 Polen (PL) | |
| fa63b5a4-f40a-4c46-9618-71fb3f542626 Griechenland (GR) | |
| 69ccf270-558d-417b-b3bf-bd0386f88635 Frankreich (FR) | |
| 604cda45-987d-4ef4-b253-d02697f901d1 Deutschland (DE) | |
| 4b56810c-6d78-41f8-8966-fef73848ccc7 Niederlande (NL) | |
| 42253319-4972-4455-af08-4d8adbe19394 Norwegen (NO) | |
| 6dea7ec0-e4b9-4abb-b451-71b1a1d93cce Finnland (FI) | |
| a1c350a6-90df-41a9-a64d-10a68c603571 Schweden (SE) | |
| 236a28df-78f0-4fd9-bf7d-c53d027c5a40 Polen (PL) | |
| 36078346-b08e-498f-b62a-e9f5f67cf80a Ungarn (HU) | |
| 662484a3-585a-48a2-ae00-95f4be55d2fc Estland (EE) | |
| 8c093357-9fab-4753-bb44-a46622827c26 Belgien (BE) | |
| Bestelldaten | |
| EAN | 8015644696184 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 105 mm |
| Höhe (Netto-Abmessung) | 160 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.826 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 171 mm |
| Höhe Verpackungseinheit 1 | 215 mm |
| Länge Verpackungseinheit 1 | 151 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.922 kg |
| EAN Verpackungseinheit 1 | 8015644696184 |
| Weitere Informationen | |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 3 |
| Ausschaltzeit | CB mit SOR 15 ms |
| CB mit UVR 15 ms | |
| Bestellmenge | 1 Stück |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CBBU (Schalteinheit) |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsspannung (Ur) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 3-polig in Reihe 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 3-polig in Reihe 36 kA | |
| Bemessungsdauerstrom (Iu) | 250 A |
| Kurzschlussfestigkeit | N |
| Normen | IEC60947-2 |
| Produktvariante | XT4 |
| Klemmenanschlussart | vorderseitig |
| Version | F |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210100D0206 | |
| 1SXF210033C2001 | |
| 1SDC210099D0206 | |
| 1SXF210034C2001 | |
| Konformitätserklärung - CE | 9AKK106713A5529 |
| GL Zertifikat | 1SDL000163R0095 |
| LR Zertifikat | 1SDL000163R0100 |
| Verdrahtungsplan | |
| Montage- und Betriebsanleitung | 1SDH000722R0001 |
| Klassifizierungen | |
| ETIM 7 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 8 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| eClass | V11.1 : 27370409 |
