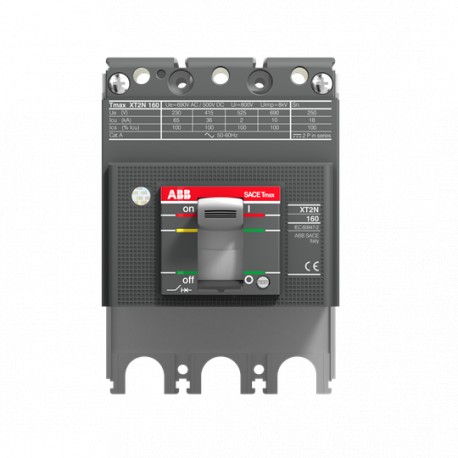

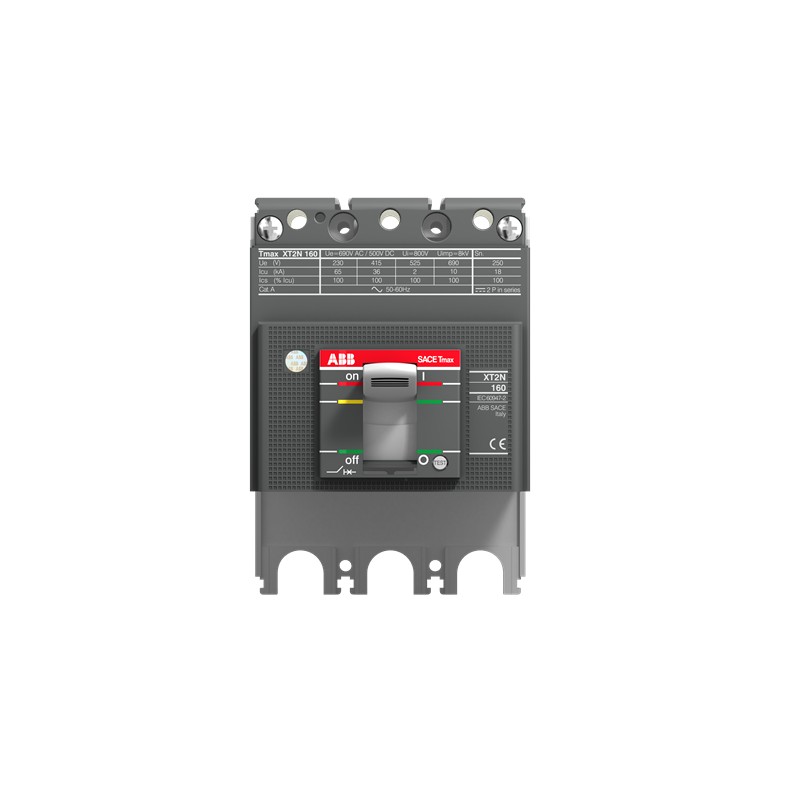

1SDA068163R1 ABB XT2N160 TEIL A 3P F F
1SDA068163R1
ABB
XT2N160 TEIL A 3P F F
XT2N160 3P F F INTERRUPT-TEIL
Schalteinheit Tmax XT2, mit vorderseitigen Anschlüssen Einsatz nur mit Schutzauslöser
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kompaktleistungsschalter ≤ 250 A Xtmax
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| ABB Konzernziel für die Deponierung von Abfällen | UL 2799 Nachweis Null Abfall auf Deponien verfügbar |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108468A2348 |
| Umweltprodukterklärung - EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 55.70 % |
| Material Compliance | |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Erklärung | 9AKK108466A1424 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| SCIP | d241d253-0496-4d90-bc57-e99828be50fb Italien (IT) |
| Vereinfachtes SCIP | 7a6debf1-7e74-48ca-ae53-c0557499405d Tschechische Republik (CZ) |
| b3c53774-bfc6-4c82-adae-99fa9ab4d7f0 Deutschland (DE) | |
| 8612616e-145b-4eeb-af23-7759195d902d Kroatien (CR) | |
| 1a99bc96-e6ee-45b6-8ef3-6135ea99ba97 Deutschland (DE) | |
| ca5afb4d-84fd-4a93-9cab-79094495826c Schweden (SE) | |
| 10386a89-5816-445a-8ee2-8ca4468217e7 Dänemark (DK) | |
| 10ca03fc-7d01-4b4d-8ecc-11d5bc97f404 Belgien (BE) | |
| 0913f28c-1833-4e88-8951-5a372f6e8a1a Frankreich (FR) | |
| d41e3977-5878-4383-b331-31c60213bd47 Spanien (ES) | |
| 2c70259b-3d37-46d6-8028-b257b27d0670 Ungarn (HU) | |
| 2aab4d6a-f3be-4990-a7db-65ddf724da38 Frankreich (FR) | |
| 1016256a-7299-4453-8c41-a45d3c9940a3 Griechenland (GR) | |
| 8d6681f8-42d3-4e34-8963-ca45c9089ab7 Belgien (BE) | |
| 99dc7bb5-a5f2-4602-af43-b76d2e918f29 Estland (EE) | |
| c857cde0-5355-4c9b-a86c-1bb68c46134e Deutschland (DE) | |
| 5795eae1-2f12-4831-94c6-9b6666274010 Schweden (SE) | |
| 411f342a-d9e5-4e96-b32d-f35ae7d1b483 Polen (PL) | |
| c98e4b24-58bc-41ac-bad7-cc28343e9005 Ungarn (HU) | |
| 040459f3-53fa-4317-a714-0b57e52a7ffc Finnland (FI) | |
| 297056d8-1960-4db1-9020-bbd2724d5fa6 Norwegen (NO) | |
| 6e7ca237-46a8-42ba-8f8f-00480091e54d Niederlande (NL) | |
| c5457720-f97c-4337-98a9-18325910a6f9 Portugal (PT) | |
| 2b6d4951-50b6-4ce0-8e8d-e7e824f709d5 Polen (PL) | |
| 3105c2e1-9b89-4966-86f2-b89d0eb988c4 Deutschland (DE) | |
| 366d819c-fea1-4712-ae91-5357f8aca75a Deutschland (DE) | |
| e8b63b8f-7960-4c86-95db-d10d946377e0 Bulgarien (BG) | |
| cf6dac9f-1a4d-4c66-b5c8-d8a9c90c37c4 Polen (PL) | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| Bestelldaten | |
| E-Nummer (Finnland) | 3640558 |
| E-Nummer (Norwegen) | 4379499 |
| EAN | 8015644696139 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 90 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 1.224 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 150 mm |
| Höhe Verpackungseinheit 1 | 215 mm |
| Länge Verpackungseinheit 1 | 135 mm |
| Bruttogewicht Verpackungseinheit 1 | 1.288 kg |
| EAN Verpackungseinheit 1 | 8015644696139 |
| Weitere Informationen | |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CBBU (Schalteinheit) |
| Version | F |
| Technische Daten | |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 3P |
| Ausschaltzeit | CB mit SOR 30 ms |
| CB mit UVR 30 ms | |
| Bestellmenge | 1 Stück |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 3-polig in Reihe 36 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (240 V AC) 65 kA | |
| (380 V AC) 36 kA | |
| (415 V AC) 36 kA | |
| (440 V AC) 36 kA | |
| (500 V AC) 30 kA | |
| (525 V AC) 20 kA | |
| (690 V AC) 10 kA | |
| (250 V DC) 2-polig in Reihe 36 kA | |
| (500 V DC) 3-polig in Reihe 36 kA | |
| Bemessungsdauerstrom (Iu) | 160 A |
| Bemessungsspannung (Ur) | 690 V |
| Kurzschlussfestigkeit | N |
| Normen | IEC60947-2 |
| Produktvariante | XT2 |
| Klemmenanschlussart | vorderseitig |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK106713A5901 |
| GL Zertifikat | 1SDL000163R0093 |
| LR Zertifikat | 1SDL000163R0100 |
| Montage- und Betriebsanleitung | 1SDH000721R0001 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 10 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsspannung (EF003977) | 690 V |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
