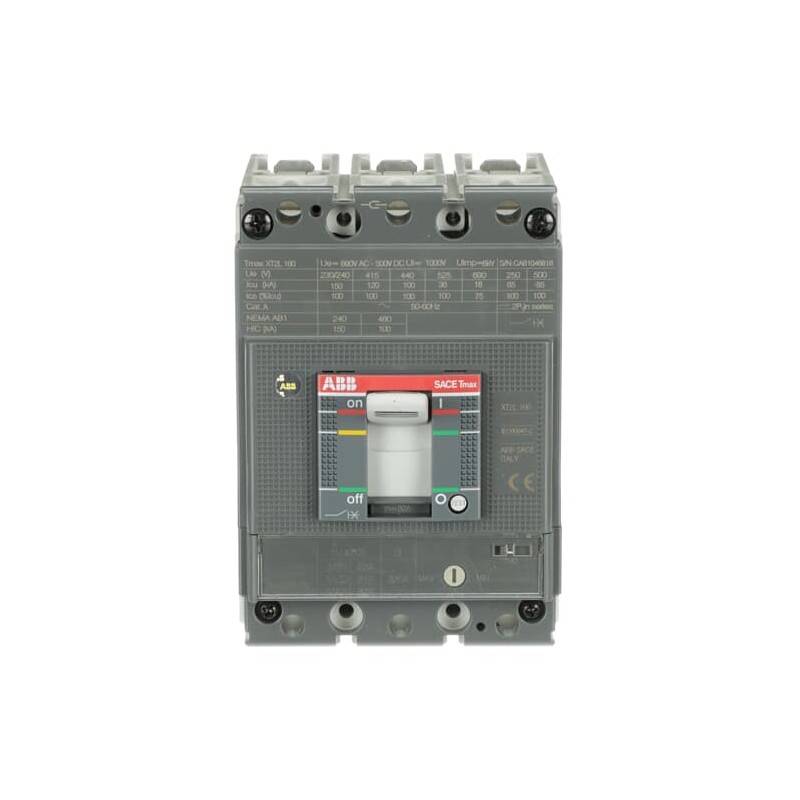

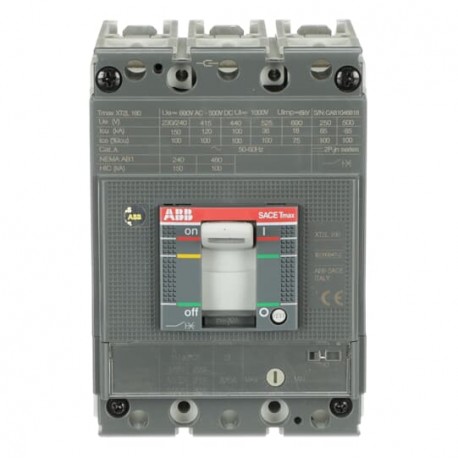

1SDA068166R1 ABB XT2L160 TEIL A 3P F F
1SDA068166R1
ABB
XT2L160 TEIL A 3P F F
XT2L160 3P F F UNTERBRECHUNGSTEIL
XT2L 160 BREAKING PART 3p F F Kompaktleistungsschalter Tmax XT2 mit vorderseit. Anschluessen
Niederspannungsschaltgeräte > Leistungsschalter für Trafo-, Generator- und Anlagenschutz
Kompaktleistungsschalter ≤ 250 A Xtmax
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions Label | Ja |
| Produktkreislaufwirtschaft | |
| Recyclingfähigkeitsrate | Verfahren zum Schließen von Ressourcenkreisläufen - Standard DIN EN45555 - 55.70 % |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| Anweisungen zur Produktlebensdauer | 9AKK108468A2348 |
| Konzernziel für die Deponierung von Abfällen | UL 2799 Zero Waste To Landfill Validation available |
| Gefahrstoff-Überwachungsgesetz - TSCA | 9AKK108467A8326 |
| Öko Transparenz | |
| Umweltprodukterklärung – EPD | 9AKK108469A1856 |
| 9AKK108468A1891 | |
| Umgebungsbedingungen | |
| Umweltinformationen | 9AKK108467A6707 |
| REACH Erklärung | 9AKK108466A1425 |
| RoHS Information | 9AKK108466A1424 |
| RoHS Status | nach EU-Richtlinie 2015/863 22. Juli 2019 (RoHS 3) |
| SCIP | 4aa4a6ac-2bca-4b79-b979-7d62053621e2 Italien (IT) |
| Vereinfachtes SCIP | cbf80591-e701-4387-a368-b404a12bbd06 Deutschland (DE) |
| 8c74306d-c811-449c-aefd-8cd9ddd565a4 Schweden (SE) | |
| 300ea2be-195f-4029-8789-1c06c3007363 Polen (PL) | |
| 7a4fc16c-c6b0-45b3-8a2e-fc0e7cd870e4 Frankreich (FR) | |
| 42f71712-84e6-418f-bcdb-a32bb763f2bf Schweden (SE) | |
| d903c828-3f8b-4fe1-9b5b-2a40cd91db53 Deutschland (DE) | |
| 51490423-217c-42f4-b5c5-4402e409c741 Deutschland (DE) | |
| 323ed06a-7732-44e1-9697-e3a448f0fffd Frankreich (FR) | |
| 8a862a8f-8c64-4345-a19d-dc544f5f6f50 Niederlande (NL) | |
| e1ed1b3a-e371-46b1-9ab4-17665cc60b4e Spanien (ES) | |
| 689d06c4-11f8-48ae-8aaa-561577cf219d Niederlande (NL) | |
| 1bfa04fa-5f3b-4c50-91a4-96777b9548ae Polen (PL) | |
| 402769a8-31ad-46bb-abca-0beaf370e5f5 Norwegen (NO) | |
| d08c54fa-0a10-40d8-b5e1-0ea877067405 Finnland (FI) | |
| a840ee84-eb4f-4c34-b25c-86bf5e253828 Niederlande (NL) | |
| 3a78f6a9-f73a-4a7f-972b-549c299a01cc Deutschland (DE) | |
| 9241ee67-d19c-4505-b6a0-debde4f2e1c0 Dänemark (DK) | |
| d9f40b16-9706-43ef-8fac-9c89c5c195fd Deutschland (DE) | |
| e76e6238-9060-4168-85b6-054008a30d26 Kroatien (CR) | |
| 74ce010b-5512-46f7-b633-c168e7eec730 Tschechische Republik (CZ) | |
| 40946ccd-0c0d-4575-b2d4-1c44ce8f3449 Polen (PL) | |
| 012d31ca-e76c-40e9-a2b0-c8ec042528ed Niederlande (NL) | |
| aa628556-7ced-4cd1-bdcf-d0b9a9eb464d Niederlande (NL) | |
| 293a5797-843c-4bfc-9a4c-ac054c42aff0 Estland (EE) | |
| efceb908-881e-44c4-b808-983d3460853c Griechenland (GR) | |
| d72c14f9-5ebe-466a-876c-a4b0e6159479 Portugal (PT) | |
| 1e451b17-7520-4f2a-9c91-ba795997a394 Bulgarien (BG) | |
| Bestelldaten | |
| E-Nummer (Finnland) | 3640556 |
| EAN | 8015644020637 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85362090 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 90 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 82.5 mm |
| Nettogewicht | 0.82 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 150 mm |
| Höhe Verpackungseinheit 1 | 215 mm |
| Länge Verpackungseinheit 1 | 135 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.92 kg |
| EAN Verpackungseinheit 1 | 8015644020637 |
| Weitere Informationen | |
| Elektrische Belastbarkeit | 120 Schaltspiele/Std |
| 8000 Zyklen | |
| Mechanische Lebensdauer | 240 Schaltspiele/Std |
| 25000 Zyklen | |
| Anzahl Pole | 3 |
| Ausschaltzeit | CB mit SOR 15 ms |
| CB mit UVR 15 ms | |
| Bestellmenge | 1 Stück |
| Baureihe | SACE Tmax XT |
| Produktname | Kompaktleistungsschalter |
| Produkttyp | CBBU (Schalteinheit) |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| Bemessungsspannung (Ur) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | 1000 V |
| Bemessungsbetriebsspannung | 690 V AC |
| 500 V DC | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 60 kA | |
| (525 V AC) 36 kA | |
| (690 V AC) 15 kA | |
| (250 V DC) 2-polig in Reihe 85 kA | |
| (500 V DC) 3-polig in Reihe 85 kA | |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (240 V AC) 150 kA | |
| (380 V AC) 120 kA | |
| (415 V AC) 120 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 60 kA | |
| (525 V AC) 36 kA | |
| (690 V AC) 18 kA | |
| (250 V DC) 2-polig in Reihe 85 kA | |
| (500 V DC) 3-polig in Reihe 85 kA | |
| Bemessungsdauerstrom (Iu) | 160 A |
| Kurzschlussfestigkeit | L |
| Normen | IEC60947-2 |
| Produktvariante | XT2 |
| Klemmenanschlussart | vorderseitig |
| Version | F |
| Zertifikate und Deklarationen | |
| Datenblatt, technische Information | 2CDC210017C0101 |
| 1SDC210099D0206 | |
| Konformitätserklärung - CE | 9AKK106713A5901 |
| GL Zertifikat | 1SDL000163R0093 |
| LR Zertifikat | 1SDL000163R0100 |
| Montage- und Betriebsanleitung | 1SDH000721R0001 |
| Klassifizierungen | |
| ETIM 7 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 8 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| ETIM 9 | EC000228 - Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| UNSPSC | 39120000 |
| WEEE Kategorie | 5. Geräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt (Kleingeräte) |
| eClass | V11.1 : 27370409 |
| Merkmal | Wert |
|---|---|
| Bemessungsspannung (EF003977) | 690 V |
| Integrierter Erdschlussschutz (EF007296) | Nein |
| Anschlussart Hauptstromkreis (EF006819) | Bolzenanschluss |
| Gerätebauart (EF008240) | Einbaugerät Festeinbautechnik |
| Geeignet für Hutschienenmontage (EF007250) | Nein |
| Hutschienenmontage optional (EF008904) | Nein |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Mit Ausgelöstmelder (EF007006) | Nein |
| Mit integriertem Unterspannungsauslöser (EF001390) | Nein |
| Polzahl (EF001391) | 3 |
| Position des Anschlusses für Hauptstromkreis (EF006671) | vorne |
| Ausführung des Betätigungselements (EF006976) | Knebel |
| Komplettgerät mit Schutzeinheit (EF008906) | Ja |
| Motorantrieb integriert (EF006697) | Nein |
| Motorantrieb optional (EF007386) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG MOLDED CASE ISOMAX-TMAX 2024 EN.pdf | 71 Mbytes |
|
